Vaizdo įrašas, kuriame rodoma stora linija, nukirpta pagal ilgį

Sunkiųjų gabaritų, supjaustytų pagal ilgį, tiekėjai

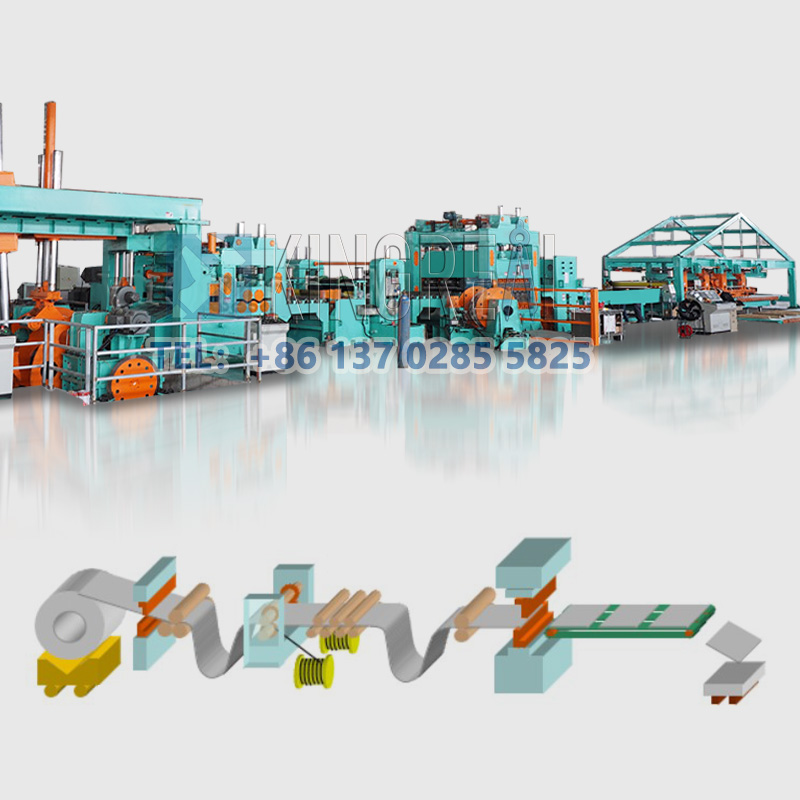

Sunkioji pjovimo pagal ilgį linija – 2024 KINGREAL STEEL SLITTER gali teikti tiek pjovimo iki ilgio liniją, tiek didelio greičio pjovimo pagal ilgį mašiną, paprastą pjovimo pagal ilgį liniją, tiek šią sunkią pjovimo pagal ilgį mašiną, kuri gali tiksliai pjaustyti karštai valcuotą plieną, šaltai valcuotą plieną, nerūdijantį plieną, silicio plieną ir kitus metalinius ritinius.

Breakout On Heavy Duty Cut To Ilgio Linija

Dėl didelio stiprumo, gero kietumo, lengvo apdirbimo ir formavimo bei gerų suvirinimo savybių stora lakštinio metalo ritė yra plačiai naudojama įvairiose pramonės srityse, kad atitiktų skirtingų pramonės šakų poreikius. Sunkiosios pjovimo linijos paklausa didėja, storo lakštinio metalo ritės apdirbimas atitinka aukštesnius įrangos reikalavimus, nuo išvyniojimo įrangos išlyginimo iki kirpimo ir krovimo. Reikalavimai laikančiųjų diapazonui yra daug aukštesni nei kitų storių skardos.

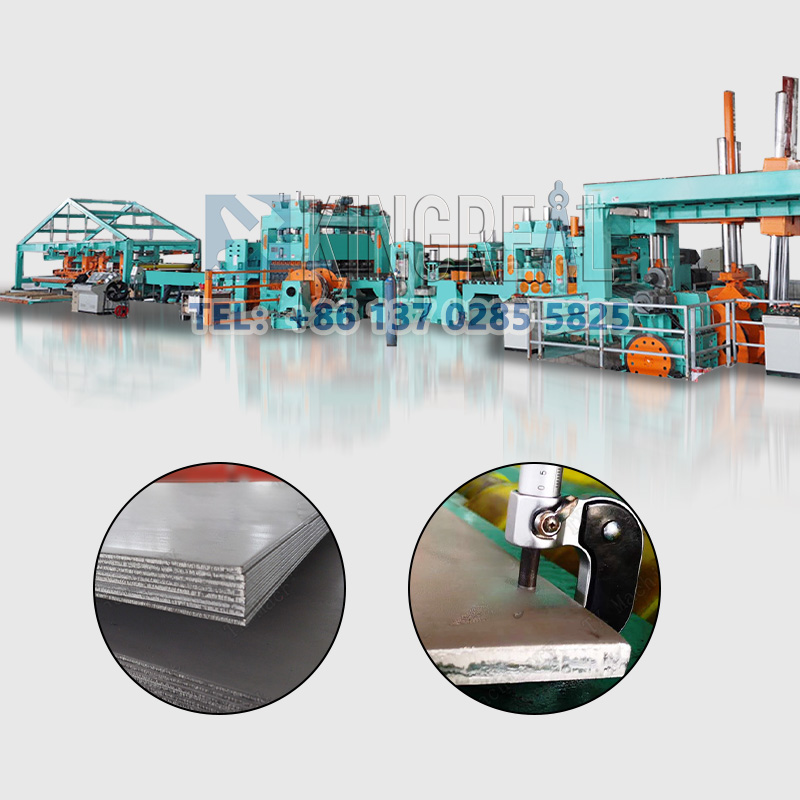

KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line yra specialiai sukurta apdirbti ritinius, kurių storis yra iki 6–20 mm, naudojant decoilerį, tiesintuvą, matavimą, pjovimo pagal ilgį mašiną ir krovimą.

Sunkiojo matuoklio, supjaustyto pagal ilgį, techninė specifikacija

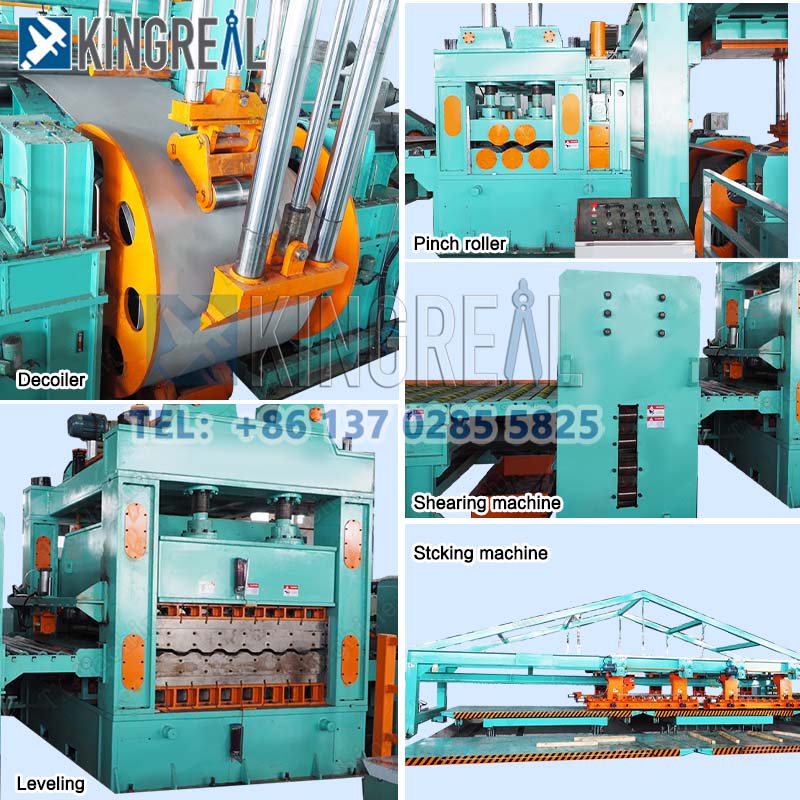

Sunkaus matuoklio, supjaustyto pagal ilgį, darbo procesas

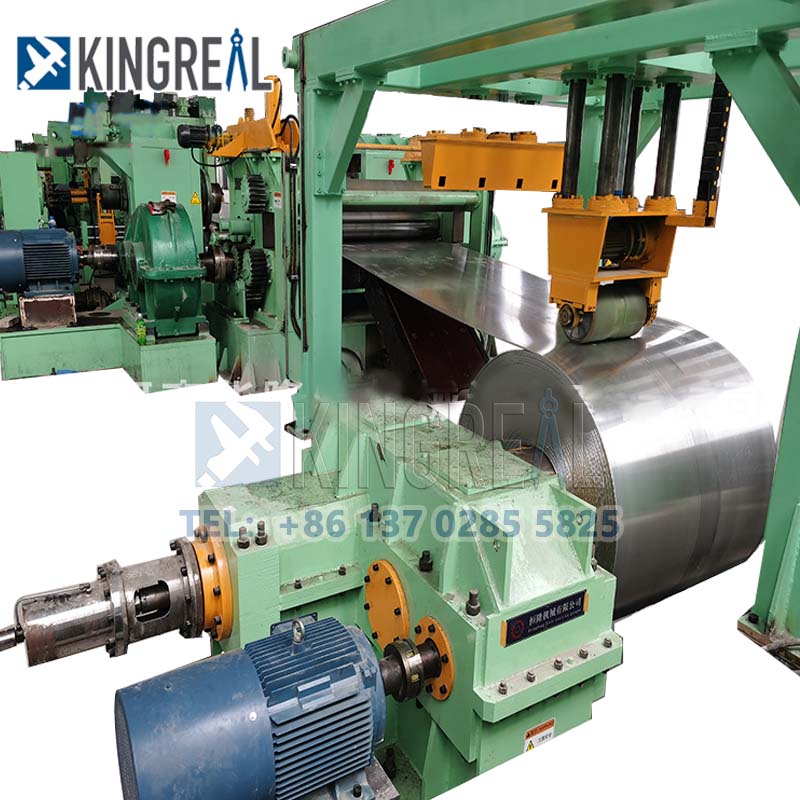

Hidraulinis dekoileris – Rėmo hidraulinis pilotas

Daugiau specifikacijų apie sunkų matuoklį, supjaustytą pagal ilgį

• Hidraulinis dvigubo kūgio atsuktuvas

a. Talpa: 30T

b.Stabdžių specifikacijos: 4-DBH205

c.medžiagos rėmo kėlimo eiga 650 mm (kelkite tiesiai prie ritės, galima nuimti plieninį įdėklą)

d. Pritaikius dvigubo guolio dvigubo kūgio viršutinio slėgio mechanizmą, skirtą plieninei ritei prispausti, antrojo mašinos pagrindo galo judesį varo hidrauliniai cilindrai ir vienu metu atlieka pavaros centravimo funkciją, o antrojo atsuktuvo galo velenėlis yra suprojektuotas su pneumatiniu diskiniu stabdžių įtaisu.

• Septynių ritinėlių išankstinio niveliavimo mašina

Jis pritaikytas dviejų ritinėlių tvirtinimo ir padavimo bei penkių ritinėlių išlyginimo struktūrai. Variklis per reduktorių ir paskirstymo dėžę varo viršutinį ir apatinį ritinėlį per universalų jungiamąjį veleną, viršutinio ritinėlio reguliavimą ir nuspaudimą padavimui atlieka hidraulinis cilindras, o viršutinio ritinėlio reguliavimą ir spaudimą išlyginimui atlieka elektros energija. Atsižvelgiant į sinchroninį ikimokyklinio ugdymo mašinos ir išlyginimo įrenginio veikimą, variklio valdymą valdo amerikietiška PARKER590C serijos nuolatinės srovės valdymo sistema. Universalus jungiamasis velenas pritaikytas malūno pramoniniam universaliam velenui.

Išlyginimo ritinėlio skersmuo: Φ220 mm

Išlyginimo ritinėlių atstumas: 260 mm

Volai Kiekis: 2+5 Volai

Volo medžiaga: GCr15 kaltas plienas, grūdintas ir vidutinio dažnio grūdintas (HRC60)

Pagrindinė variklio galia: 132KW DC

Variklio galia reguliuoti:  2-7,5KW

Pagrindinis reduktorius:   JZQ850

Reguliavimo reduktorius: 2-BWY4 Swing reduktorius

• Dydžio nustatymo įrenginys

a.Funkcija: neleidžia lakštui iškristi, kai veikia, ir reguliuoja lakštą į pagrindinę išlyginimo mašiną. Jį sudaro mašinos pagrindas, ribinis velenas, atraminis sėdynės slydimas, kreipiamasis volas ir reguliavimo įtaisas. Vertikalūs kreipiamieji ritinėliai yra iš abiejų lakšto pločio krypties pusių, o kreipiamojo ritinėlio rėmas yra pritvirtintas prie atitinkamo slankiklio, kuris, naudodamas vielos strypo veržlę, perkelia slankiklį ant kreipiamojo stulpelio lapo pločio kryptimi per variklį, kad prisitaikytų prie skirtingų lakštų pločių. Reguliavimas yra motorizuotas.

b.Reguliavimo diapazonas: 900 ~ 2000 mm

Kreipiamojo ritinėlio medžiaga: Gcr15(HRC60)

Reguliavimo variklis: 2~3KW

Reguliavimo reduktorius: 2-WPDKS135 Sliekų reduktorius

• Pagrindinė pjūvio ilgio linija

Funkcija: kirpimo mašina daugiausia atlieka galvos pjovimo, uodegos pjovimo, šonų kirpimo, išilginio kirpimo ir kirpimo iki ilgio užduotis.

Medžiagų pritaikymas: tinka skirtingo storio ir medžiagų plieninėms plokštėms, tokioms kaip paprastas anglinis plienas, aukštos kokybės mažai legiruotas plienas, legiruotasis plienas, vamzdyno plienas ir nerūdijančio plieno plokštės.

Automatizavimo laipsnis: visas procesas veikia automatiškai, sumažinant rankinį valdymą ir pagerinant gamybos efektyvumą.

Tikslus matavimas: didelio tikslumo matavimas užtikrina tikslų pjovimo dydį.

Pjovimo ašmenų tarpo reguliavimas: galima reguliuoti kirpimo ašmenų tarpą, kad būtų užtikrinta pjovimo kokybė.

a.Modelis: hidraulinis stabdys

b.Smūgiai per minutę: 8–12 kartų

c.Ašmenų medžiaga: Cr12Mov

d.Variklio galia: 55KW

• Konverteris

Maitinimo stotis:

a.Jį sudaro rėmas, pasukamas ritininis stalas, konvejerio ritininis konvejeris ir maitinimo blokas. Jo funkcija yra įvesti plokščią plokštę į metimo mašiną.

b.Variklis: 7,5KW

c.Reduktorius: BWY4 Swing reduktorius

Pagrindinis tiektuvas:

a. Jį sudaro mašinos pagrindas, plokštelė, slankiklis, metimo volelis ir maitinimo blokas. Metimo medžiagos viršutinio ritinėlio pakėlimas ir nuleidimas pneumatiniam įgyvendinimui. Transmisija mechaninė. Jo funkcija yra paduoti lėkštę į kiemo stalą.

b.Variklis: 7,5KW

c.Reduktorius: BWY4 Swing reduktorius

• Krovimo mašina

Krovimo lentelė: Jį sudaro plieninės plokštės ir plieninės dalys, suvirintos kartu. Jo funkcija yra sukrauti kalibruotą plokščią plokštę. Ilgis 12 metrų.

Pneumatinis laikiklis: Jį sudaro vienas išilginių ribų išlyginimo įtaisas ir trys skersinių ribinių išlyginimo įtaisų komplektai. Tiek ribojimo, tiek reguliavimo mechanizmai gali būti reguliuojami pagal skirtingą lentos plotį, o reguliavimas atliekamas rankiniu būdu. Medžiaga, skirta taisyti, yra pneumatinė pavara.

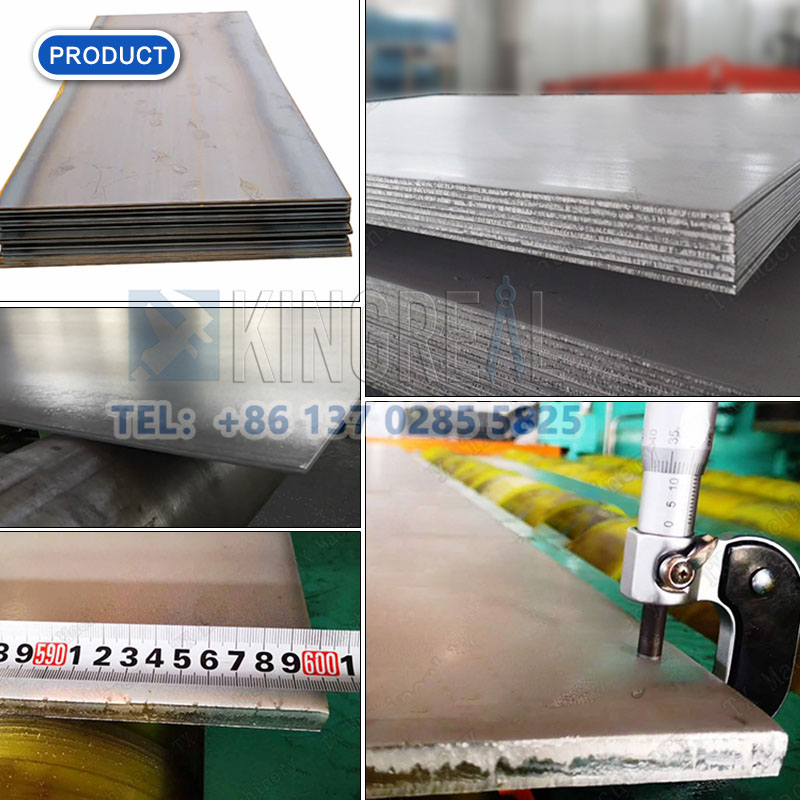

Galutinio produkto demonstravimas

KINGREAL STEEL SLITTER paslauga, skirta sunkiam pjovimui pagal ilgį

1. Visas individualių paslaugų asortimentas, atsižvelgiant į kliento plokščių gamybos poreikius, turi būti suprojektuotas pagal ilgį supjaustytas linijas, gali būti konfigūruojamas pasirinkus.

2. Pateikite įvairias konfigūracijas sunkiasvorei linijai, nupjautai iki ilgio, pvz., pakrovimo vežimėlis, apipjaustymo įtaisas, automatinis krovimas, automatinis iškrovimas ir kt.; realizuoti visiškai automatinę gamybą.

3. Pateikite įvairių priedų, kad užtikrintumėte ilgo ilgio linijos stabilumą ir ilgaamžiškumą;

4. Inžinieriai, teikiantys vietinę garantinio aptarnavimo garantiją, gali padėti vietoje sumontuoti sunkiasvorę, supjaustytą pagal ilgį.

5. 24/7 on-line garantinis aptarnavimas, techninis atsakymas.

DUK apie iškirpimo liniją

1/ Koks yra maksimalus plieno plokštės storis, kurį gali pjauti jūsų pjovimo linijos mašina?

 KINGREAL STEEL SLITTER pjovimo pagal ilgį linijas gali pjauti metalines medžiagas, kurių storis svyruoja nuo 0,2 mm iki 25 mm. Konkretus rekomenduojamas modelis priklausys nuo jūsų poreikių.

 2/Kiek laiko tarnauja iki ilgio supjaustyti mašinos peiliukai?

 Pjaustytų mašinų ašmenų eksploatavimo trukmė priklauso nuo pjaunamos medžiagos ir naudojimo dažnumo. KINGREAL STEEL SLITTER taip pat siūlo nestandartinio legiruotojo plieno peiliukus, kad prailgintų tarnavimo laiką.

 3/Kokios medžiagos tinka kirpti iki ilgio linijas?

 KNGREAL staklės pirmiausia tinka plienui, nerūdijančiam plienui, angliniam plienui, aliuminiui, variui ir kitoms metalinėms medžiagoms.

4/Ką daryti, jei pjovimo pagal ilgį mašina sugenda?

 KINGREAL STEEL SLITTER staklės yra labai patikimos kokybės. Jei kuri nors dalis yra pažeista, KINGREAL STEEL SLITTER suteiks jums atsargines dalis.

5/Kokių tipų pjaustymo mašinas siūlote?

 KINGREAL STEEL SLITTER pateiks iki ilgio pjaustymo mašinas, kurios atitiks faktinius kliento projekto reikalavimus, įskaitant apdirbimo medžiagą, medžiagos storį, plotį, ilgį ir pjovimo metodą. Be to, KINGREAL STEEL SLITTER pjovimo stakles taip pat gali aprūpinti specialiais komponentais.
