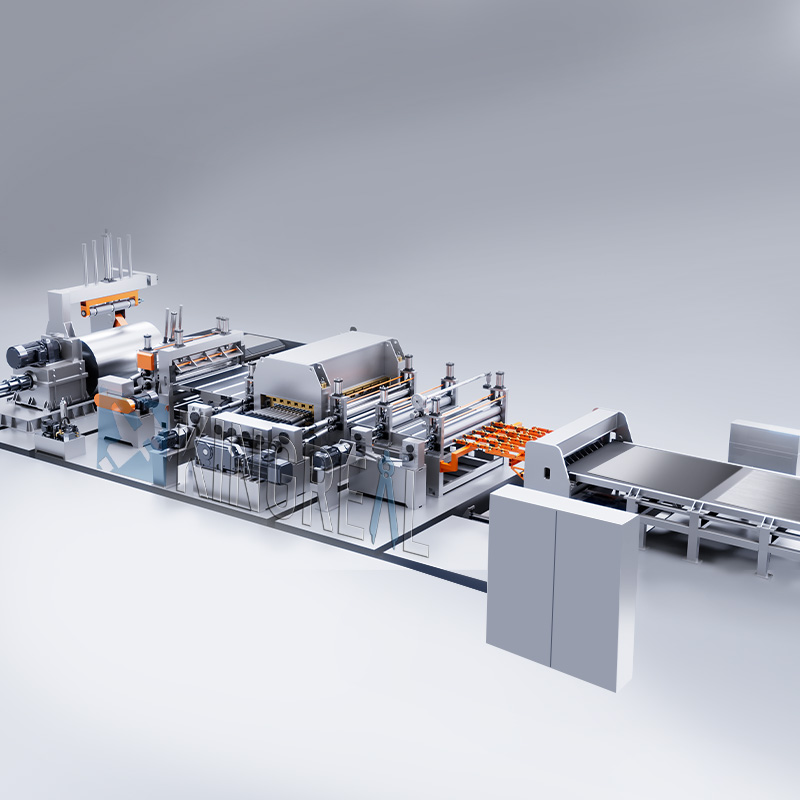

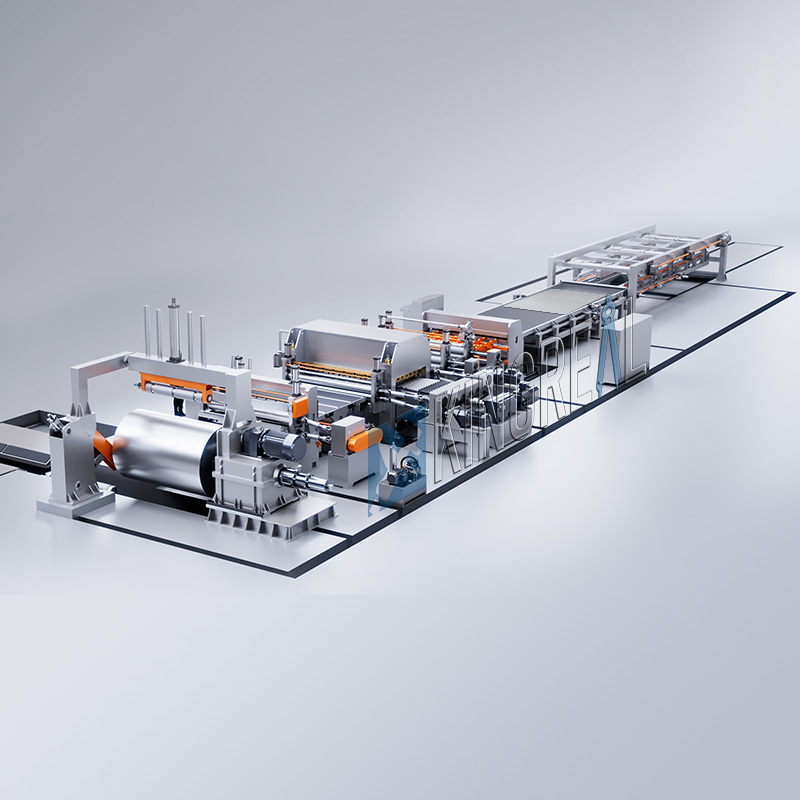

KINGREAL STEEL SLITTER jau seniai specializuojasi MTTP ir pjaustytų linijų gamyboje. Pasitelkę brandžią technologiją visapusiškai atnaujinome standartinių pjovimo iki ilgio linijų parametrus ir našumą bei sukūrėme specializuotą greito pjovimo iki ilgio liniją. Ši individualiai pritaikyta sistema pasiekia maksimalų 80 m/min gamybos greitį ir sugriauna pajėgumų kliūtis, susijusias su tradicinėmis linijomis.
MTTP ir projektavimo etape optimizuojant daugiausia dėmesio buvo skiriama dviem pagrindiniams moduliams: kirpimo sistemai ir krovimo blokui. Šių konstrukcijų patobulinimai užtikrina, kad linija puikiai tinka plokščių valcuotų metalinių ritinių apdirbimui. Naudodama efektyvią veikimo logiką, sistema sklandžiai integruoja ritės išvyniojimą, kirpimą ir krovimą. Šis metodas maksimaliai padidina apdorojimo efektyvumą, užtikrina aukštą tikslumą dėl sudėtingos konstrukcijos konstrukcijos ir padidina eksploatavimo saugą, leidžiančią standartizuotą, didelio masto metalo ritinius paversti didelio tikslumo plokščiais lakštais.
▲ Pagrindinės optimizavimo konstrukcijos, skirtos greitam pjovimui iki ilgio linijos
|

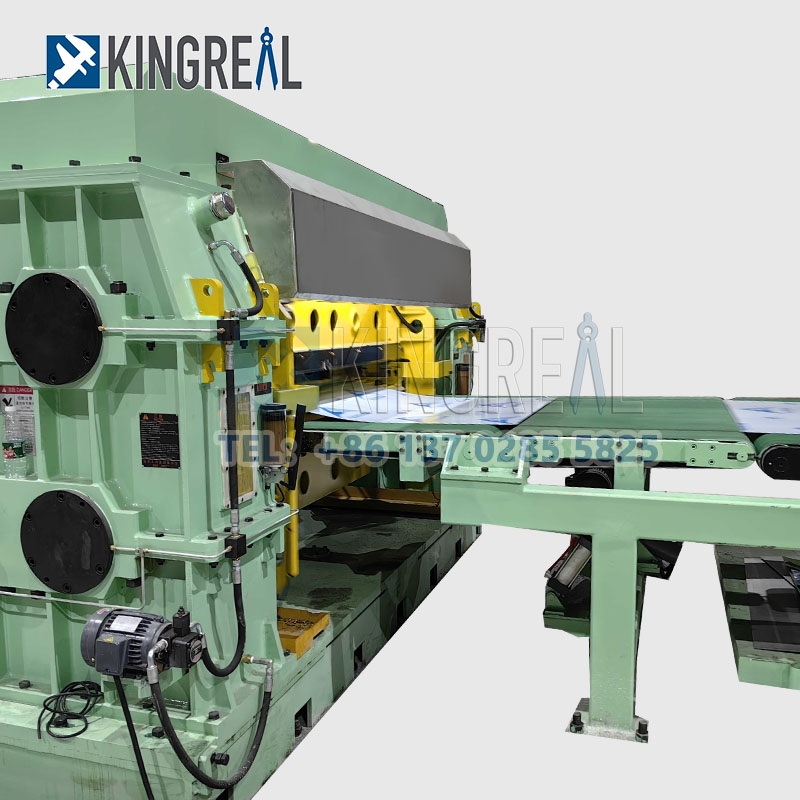

● Didelės spartos pjovimas Esant visu greičiu, KINGREAL STEEL SLITTER didelio greičio pjovimo iki ilgio linija užtikrina nepertraukiamą metalo juostos padavimą, pašalindama nuostolius, susijusius su paleidimo-sustabdymo operacijomis, ir patenkina nuolatinės gamybos poreikius. Kad būtų pasiektas 80 m/min gamybos standartas, įranga turi rotacinę kirpimo arba dinaminę skraidančios šlyties struktūrą. Optimizuoti įrankio pavaros moduliai ir linijiniai kreipiamieji bėgiai leidžia pjovimo agregatui atlikti dinaminį pagreitį ir tikslų išlygiavimą. Prieš pjaunant, skraidančios kirpimo ašmenų linijinis greitis sinchronizuojamas realiu laiku su metalinės juostelės padavimo greičiu; Šis tobulas sinchronizavimas pašalina tokias problemas kaip įtrūkimai ir matmenų nuokrypiai, atsirandantys dėl greičio skirtumų, taip užtikrinamas didelis greitis ir didelis pjovimo tikslumas. |
|
|

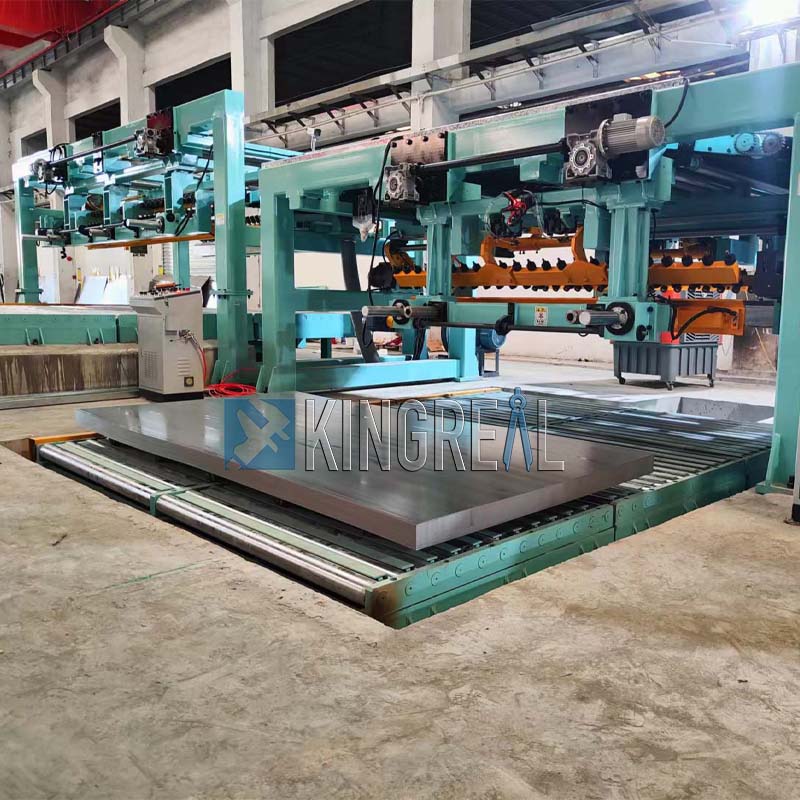

● Didelės spartos krovimas Siekdama pašalinti galimas kliūtis tolesniame medžiagų surinkimo procese ir pritaikyti aukšto dažnio linijos išvestį, KINGREAL STEEL SLITTER įrengė sistemą su dvigubu krautuvu kaip pagrindiniu pasroviui skirtu komponentu. Visa konstrukcija gauna metalo lakštą, išleidžiamą iš greitaeigio pjovimo iki ilgio linijos, ir, naudojant automatizuotą linijos valdymo programą, atlieka visiškai automatinį, tvarkingą krovimo operaciją. Krovimo procese naudojamas suderintas mechanizmas, jungiantis pneumatinę ir hidraulinę pavarą, kad būtų padidinta varomoji jėga ir užtikrinamas rietuvės lygumas. Be to, sistemoje yra specialus lakštų priėmimo atraminis mazgas; nusileidimo metu priimamasis manipuliatorius suteikia vienodą, amortizuotą atramą, kad sumažintų smūgio jėgas, taip visapusiškai apsaugodamas lakštų paviršiaus kokybę. Be to, didelio greičio pjovimo iki ilgio linijoje yra intelektualūs fotoelektriniai jutikliai, kurie dinamiškai reguliuoja rietuvės nuleidimą ir tiksliai kontroliuoja vertikalų tarpą tarp rietuvės paviršiaus ir iškrovimo stoties. Tai užtikrina sklandų koordinavimą visoje darbo eigoje – nuo padavimo ir kirpimo iki krovimo – taip padidinant bendrą automatizavimą ir gatavų produktų išeigą. |
|

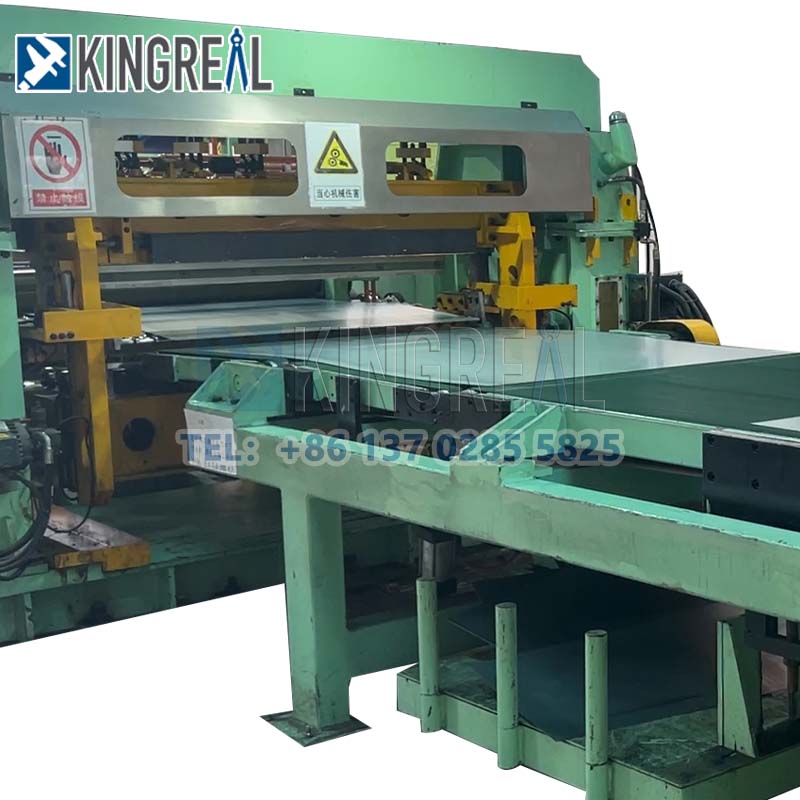

Pjovimo pagal ilgį staklės Su Fly Shear leidžia iki ilgio pjaustymo mašinai pagreitėti ir sinchronizuotis su juostos greičiu, todėl galima pjauti nestabdant medžiagos padavimo.
KINGREAL STEEL SLITTER daugiau nei 20 metų dirba iki ilgio kirpimo linijų srityje ir turi profesionalią techninę komandą, kuri kontroliuoja kokybę nuo brėžinio projektavimo, mašinų komponentų gamybos, konfigūracijos naujovių, bandymų ir gamybos linijos paleidimo. Turėdami nepriklausomas projektavimo galimybes, galime pasiūlyti pritaikytus sprendimus pagal klientų poreikius.
KINGREAL SLITTER SLITTING turi didelę projektavimo patirtį pjaustymo gamybos linijoje, atsižvelgiant į faktinius kliento gamybos poreikius, trijų skirtingų tipų aukštos, vidutinės ir ekonomiškos Coil Cut To Length Line gamybą, o daugiau nei tuzinas šalių ir regionų pasiekė ilgalaikį ir stabilų bendradarbiavimą su klientais.
- Išankstinis pardavimas: suprojektuoti brėžinius ir koreguoti pjovimo mašinų programas pagal klientų poreikius;
- Parduodant: Užtikrinkite mašinos gamybos kokybę, pateikite bandymą Cut To Length Line, kad patikrintumėte, ar veikia gamybos linija;
- Aptarnavimas po pardavimo: pasirūpinkite, kad inžinieriai vadovautų ir mokytų montuoti klientų gamyklose.
Skraidanti kirpimo linija yra automatizuota metalo lakštų apdirbimo linija. Nepertraukiamo lakšto veikimo metu jis gali užbaigti didelio tikslumo ir didelio greičio pjovimo iki ilgio kirpimo procesą. Jis plačiai naudojamas plieno ir spalvotųjų metalų apdirbimo pramonėje.
1/ Dinaminis sinchroninis kirpimas
Skraidanti kirpimo ritė, supjaustyta iki ilgio mašinos ašmenys, užbaigia kirpimą, kai lapas juda, o horizontalus kirpimo peilio greitis yra griežtai sinchronizuojamas su lakšto greičiu (paklaida kontroliuojama ± 0,8 mm tikslumu), išvengiant efektyvumo praradimo dėl prastovos.
2/ Ilgio reguliavimo mechanizmas
Proporcingas santykis tarp veleno sukimosi greičio ir padavimo greičio reguliuojamas kintamo greičio pavarų dėže arba nuolat keičiama transmisija.
3/ Sumanus valdymas
PLC arba dažnio keitiklis (pvz., GD350 serija) naudojamas magistralės ryšiui realizuoti, saugoti kelis proceso parametrus ir reguliuoti plieno ritės pjovimo mašiną realiuoju laiku.
4/ Energiją taupantis ir efektyvus dizainas
Nepertraukiamo veikimo paleidimo skraidantis kirpimas sutaupo 1/3–1/2 energijos, palyginti su tradiciniais modeliais, o plieno pjovimo linijos greitis gali siekti 100 m/min, o tai tinka 0,3–6 mm storio lakštams.
Fiksuotos kirpimo linijos turi tiekimo stabdymo funkciją iš anksto nustatytu ilgiu. Pasiekus nustatytą ilgį, fiksuoto kirpimo iki ilgio linija automatiškai sustoja, nukirpdama medžiagos dalį prieš pradedant iš naujo, kad padėtų kitai linijos atkarpai, kurią reikia ištiesinti ir nupjauti.
1/ Paprasta konstrukcijos konstrukcija, skirta fiksuotai kirpti iki ilgio linijos
Fiksuota kirpimo linija, nupjauta iki ilgio, pasižymi gana paprasta struktūra ir yra lengvai valdoma. Ši funkcija leidžia net pradedantiesiems greitai įsisavinti jos veikimą po trumpos treniruotės. Supaprastinta konstrukcija ne tik sumažina gedimus, bet ir palengvina įprastinę priežiūrą.
2/ Tinka smulkaus masto gamybai
Nors fiksuota kirpimo linija gali pasiekti 50 m/min greitį, ji nėra tokia greita kaip kiti didelio efektyvumo kirpimo metodai. Todėl ši fiksuota kirpimo linija yra ypač tinkama mažesnėms gamybos operacijoms. Įmonėms, kurioms nereikia didelio masto gamybos, fiksuota kirpimo linija, supjaustoma pagal ilgį, gali patenkinti jų kasdienius gamybos poreikius, išvengiant išteklių švaistymo, susijusio su efektyvesne įranga.
3/ Pritaikymas prie gamybos efektyvumo
Kadangi fiksuotos kirpimo linijos maksimalus greitis yra 50 m/min, ji puikiai tinka klientams, kurie nekelia aukštų gamybos efektyvumo reikalavimų. Maži gamintojai ar startuoliai dažnai ieško ekonomiško ir efektyvaus gamybos sprendimo. Tokiais atvejais fiksuota kirpimo linija užtikrina pakankamą pjovimo pajėgumą, nesukeliant pernelyg didelio spaudimo gamybos procesui.
4/ Tinka ribotą biudžetą turintiems klientams
Dėl mažesnio greičio ir paprastos konstrukcijos fiksuotos kirpimo linijos reikalauja palyginti žemų komponentų specifikacijų ir našumo. Tai sumažina techninį gamybos ir projektavimo sudėtingumą, todėl kaina yra gana prieinama. Todėl fiksuotos kirpimo linijos yra idealus pasirinkimas ribotą biudžetą turintiems klientams, ypač pradedantiesiems į metalo apdirbimo pramonę.
Sūpynių kirpimo linijos, iškirptos pagal ilgį, yra sukurtos taip, kad atitiktų klientų poreikius, susijusius su pagal užsakymą suformuota skarda. Dėl automatinio žirklių siūbavimo, sūpynės kirpimo mašina gali pjauti įvairiais kampais ir efektyviai apdoroti įvairias formas, tokias kaip trapecijos, lygiagretainiai, trikampiai, kvadratai ir stačiakampiai.
1/ Pjaustymas į skirtingas formas
Sūpynių kirpimo linijos, supjaustytos pagal ilgį, gali pjauti įvairias formas. Įrengtas fiksuoto ilgio suspaudimo mechanizmas, svyruojanti kirpimo mašina, pjaustoma pagal ilgį, tiksliai nupjauna judančią juostelę iki norimų matmenų. Šis procesas užtikrina, kad kiekvienas lapas būtų tiksliai pritaikytas pagal griežtas kliento specifikacijas. Svyrančioje kirpimo staklėje yra keletas novatoriškų technologijų, įskaitant plūduriuojančią štampo laikiklio atotrūkio pašalinimo sistemą, greitą štampo užraktą ir greitą įrankio keitimą, žymiai padidinantį kirpimo efektyvumą ir tikslumą.
2/ Sukamasis pjovimo judesys, skirtas svyruojančiam kirpimui, pjovimui iki ilgio linijos
Svyruojanti kirpimo linija, nukirpta iki ilgio, naudoja svyruojantį pjovimo judesį. Optimizuojant pjovimo kelią, svyruojantis pjovimo judesys užtikrina aukštą šlyties kokybę ir pagerina gamybos efektyvumą. Ši naujovė leidžia svyruojant kirpti iki ilgio linijos, kad būtų išlaikytas aukšto lygio pjovimo efektyvumas įvairiose medžiagose, nuo plonų iki storų plokščių.
3/ Didelio greičio svyravimo kirpimas iki ilgio linijos
Sūpynių kirpimo linija, pjaustoma pagal ilgį, gali pasigirti iki 80 m/min. greičiu, visiškai atitinkančia efektyvios gamybos poreikius. Greitis gali būti lanksčiai reguliuojamas, kad atitiktų įvairias gamybos aplinkas ir poreikius.
 |
 |
 |
