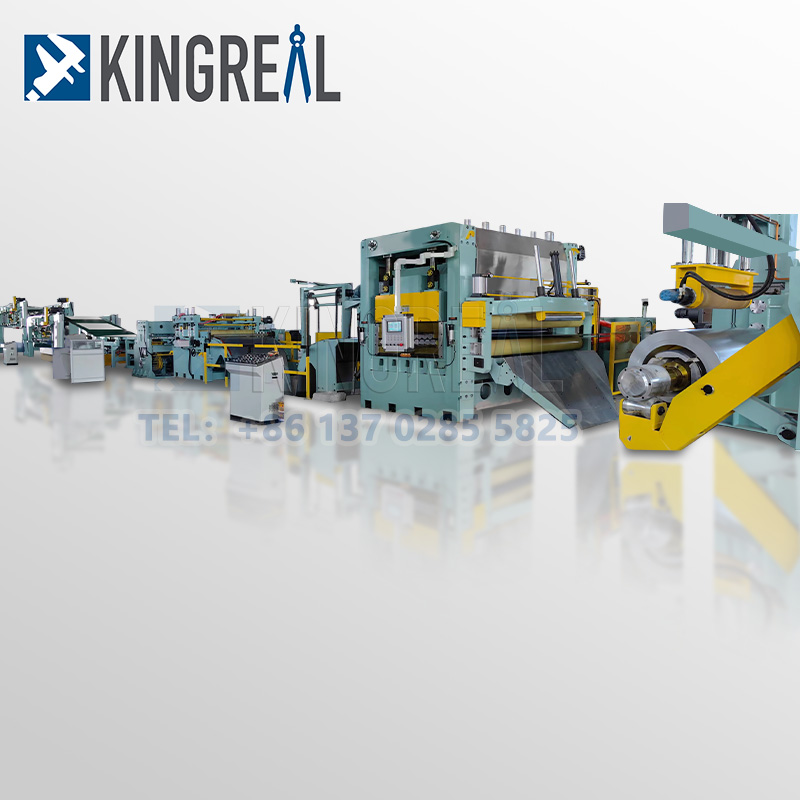

0,3-2 1600 mm plieno pjovimo pagal ilgį linija

0,3-2 1600 mm plieno pjovimo iki ilgio liniją gali tiekti KINGREAL MACHINERY, kuri naudojama skirtingų medžiagų ritės pjaustymui į tam tikro pločio lakšto plokštę. KINGREAL gali teikti profesionalų programos dizainą, naujausią citatą ir profesionalų aptarnavimą po pardavimo. Sveiki atvykę į mus susisiekti!

Siųsti užklausą    PDF parsisiųsti

Prekės aprašymas

Atyra apie0,3-2 1600 mm plieno pjovimo pagal ilgį linija



 Mašinos aprašymas:

KINGREAL plieno CutLilgio linija tinka įvairioms medžiagoms (pvz., plieno, metalo, nerūdijančio plieno ir aliuminio) sustoris 0,3-2mm, irplotis gali siekti 1600 mmlakštinė plokštė, skirta klientui apdoroti pjovimo dalįs specifinis poreikis.


Pjovimo linijos įrangos konfigūracija yra lanksti; KINGREAL gali pagaminti gamybos mašinas, kurios yra specialiai pritaikytos jūsų poreikiams. Siekdama patenkinti specifinius poreikius, KINGREAL sukūrė jutiklinį ekraną, leidžiantį vartotojams reguliuoti pjaustomų ritinių ilgį ir skaičių. Automatinė fiksuoto ilgio linija ilgiui matuoti naudoja servo variklį, užtikrinantį gaminamų prekių teisingumą.

stainless steel cut to length machine

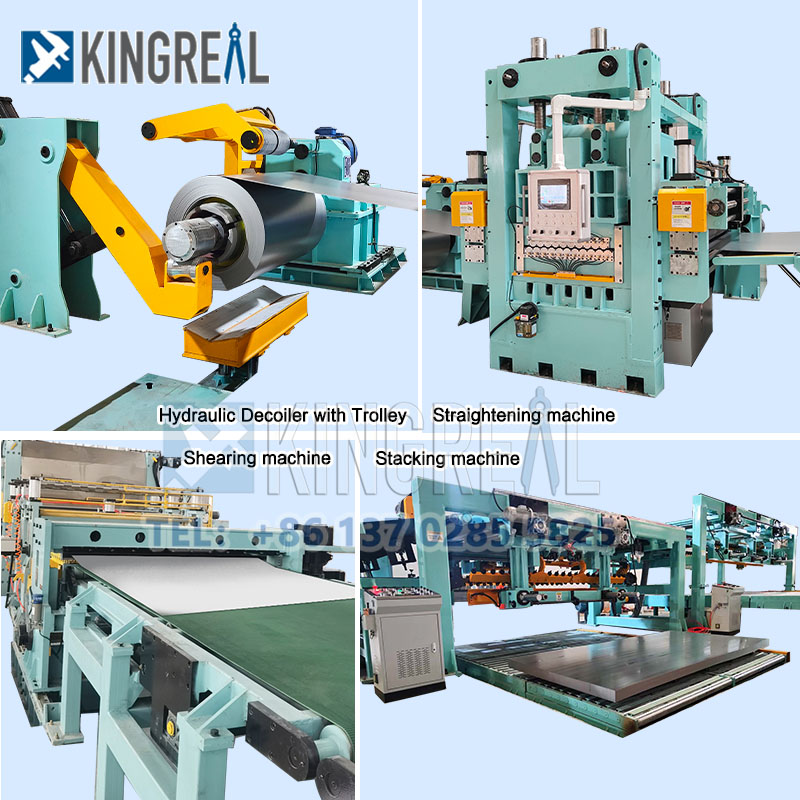

Pagrindinės sudedamosios dalys(0,3-2) × 1600 mmSteelCutLilgio linija

Nr

Komponento pavadinimas

Skaičius

1

Ritės pakrovimo automobilis

1 vienetas

2

Hidraulinis dekoileris

1 vienetas

3

Kilpa

2 vienetai

4

Šoninis kreiptuvas

1 vienetas

5

Tiesinimo mašina

2 vienetas

6

Didelio tikslumo kirpimo mašina

1 vienetas

7

TransportasTgalintis

1 vienetas

8

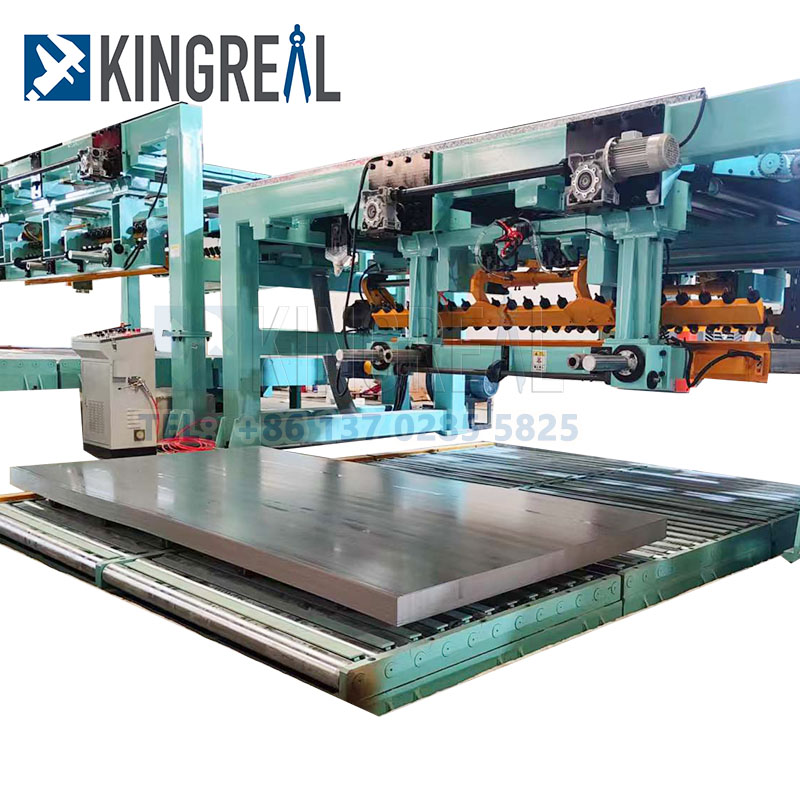

PneumatinėStack

1 vienetas

9

Hidraulinė valdymo sistema

1 rinkinys

(Dalių sąrašas skirtas tik nuorodai ir turi būti pritaikytas pagal kliento poreikius.)


Techninė specifikacija:



Mašinos pavadinimas

Steelcutį lilgioline

Ritės medžiaga

Plieno lakštaskiti gali būti tiekiami

Maksimalus ritės storis

3mm

Maksimalus ritės svoris

1600 mm

Maksimalus ritės aukštis

20 tonų

Ritė I.D

508 mm, 610 mm, 760 mm

Ritė O.D

2000 mm

Maksimalus pjovimo ilgis

24m

Pjovimo greitis

60m/min

Pjovimo tolerancija

±0,01 mm

Elektros valdymo sistema

PLC automatinis valdymas

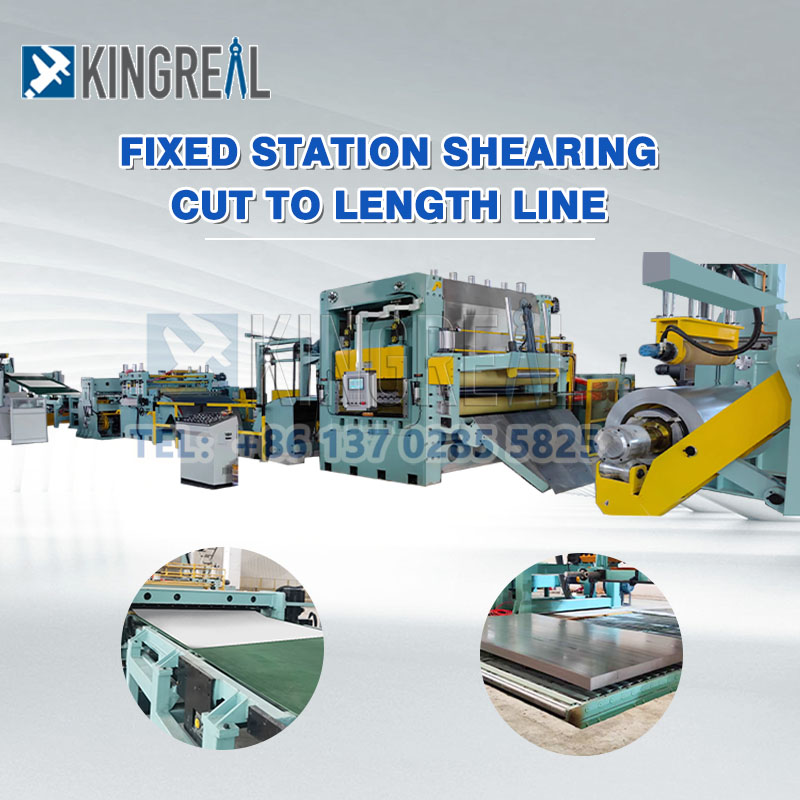

Šios pjovimo linijos darbo procesas:


steel cut to length line


Ritės pakrovimo automobilis . Hidraulinis dekoileris . Tiekimo kreiptuvo plokštės tvirtinimas -- Suspaudimo mašina -- Kilpa . Didelio greičio kirpimas . Krūvas

Gamybos linijos funkcija:

Komponento pavadinimas

Aprašymas

Specifikacija

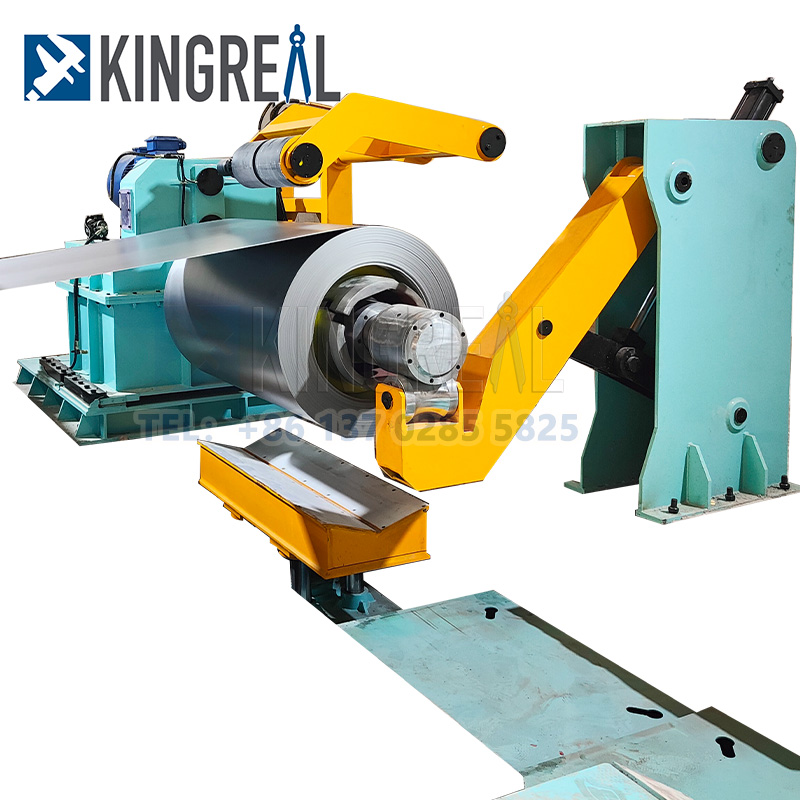

Hidraulinis dekoileris

Pakrovimo sekcija naudojama lakštiniam metalui tiekti į kirpimo mašiną kirpimui.

Paprastai jis naudoja hidraulinį pakrovimo mechanizmą, kuris gali atlikti automatinį pakrovimą ir valdyti pakrovimo greitį bei padėtį per jutiklius, kad būtų užtikrinta, jog metalo lakštai tiksliai patektų į kirpimo sritį.

1. galia: 7.5KW



2. Greičio reduktorius: X95 dviejų pakopų cikloidinis smeigtuko rato reduktorius

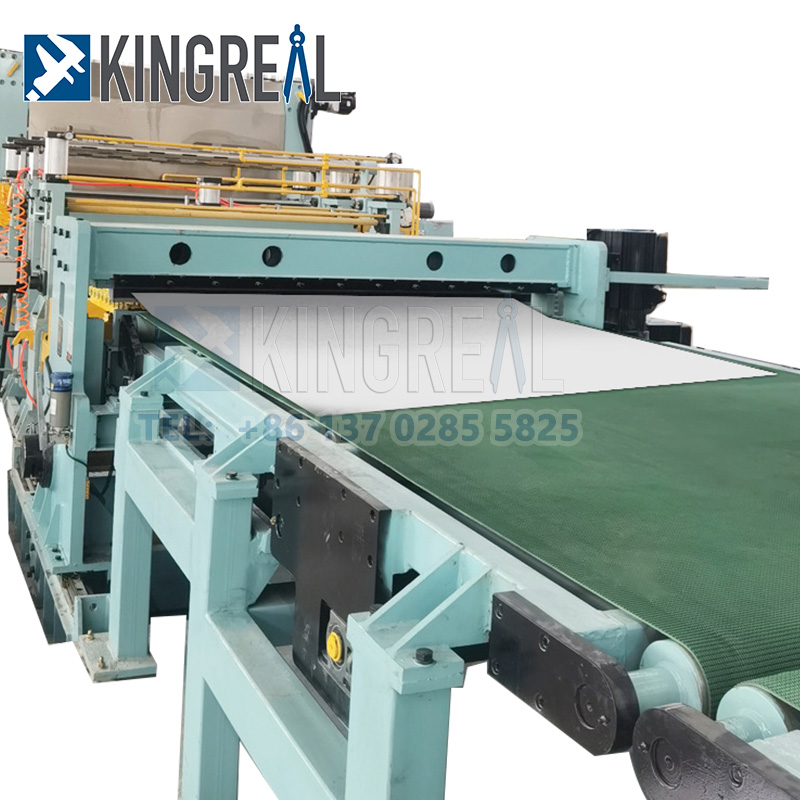

Musės kirpimo mašina

Pjovimo įrankis yra pagrindinis sunkiųjų metalų kirpimo linijos mašinos komponentas, kurį paprastai sudaro viršutinis peilis ir apatinis peilis. Peiliai pagaminti iš aukštos kokybės legiruoto plieno, pasižyminčio dideliu kietumu ir atsparumu dilimui.



Tarpas tarp viršutinio ir apatinio peilio gali būti reguliuojamas pagal metalo lakšto storį, kad būtų užtikrintas kirpimo efektas ir pjovimo kokybė.

Galima remtis aukščiau esančia lentele



12x2500 hidraulinis kirpimas 22KW

Hidraulinė sistema

Sunkiųjų metalų kirpimo linijos mašinoje yra pažangi elektros valdymo sistema, įskaitant PLC valdiklį, jutiklinio ekrano operatoriaus sąsają ir jutiklius.



Naudojant valdymo sistemą, galima realizuoti automatinį mašinos veikimą ir stebėjimą, o kirpimo parametrus galima reguliuoti, kad būtų užtikrintas kirpimo proceso stabilumas ir saugumas.

1.  Debitas: L=40L/min

2. Slėgis: P=12Mpa

3. Galia: 7,5 kW

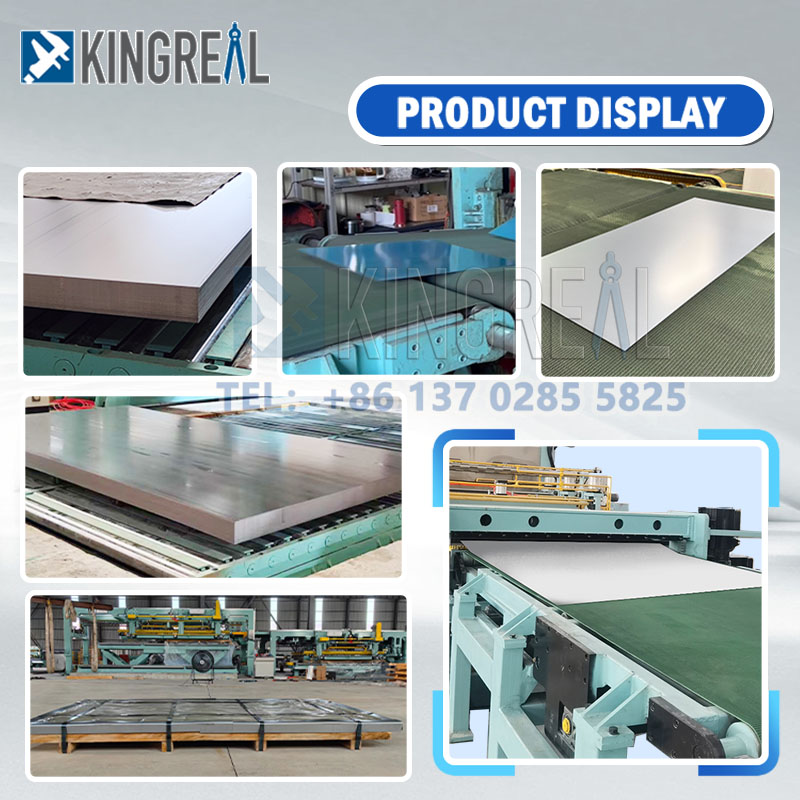

Galutinio produkto demonstravimas

steel cut to length machine

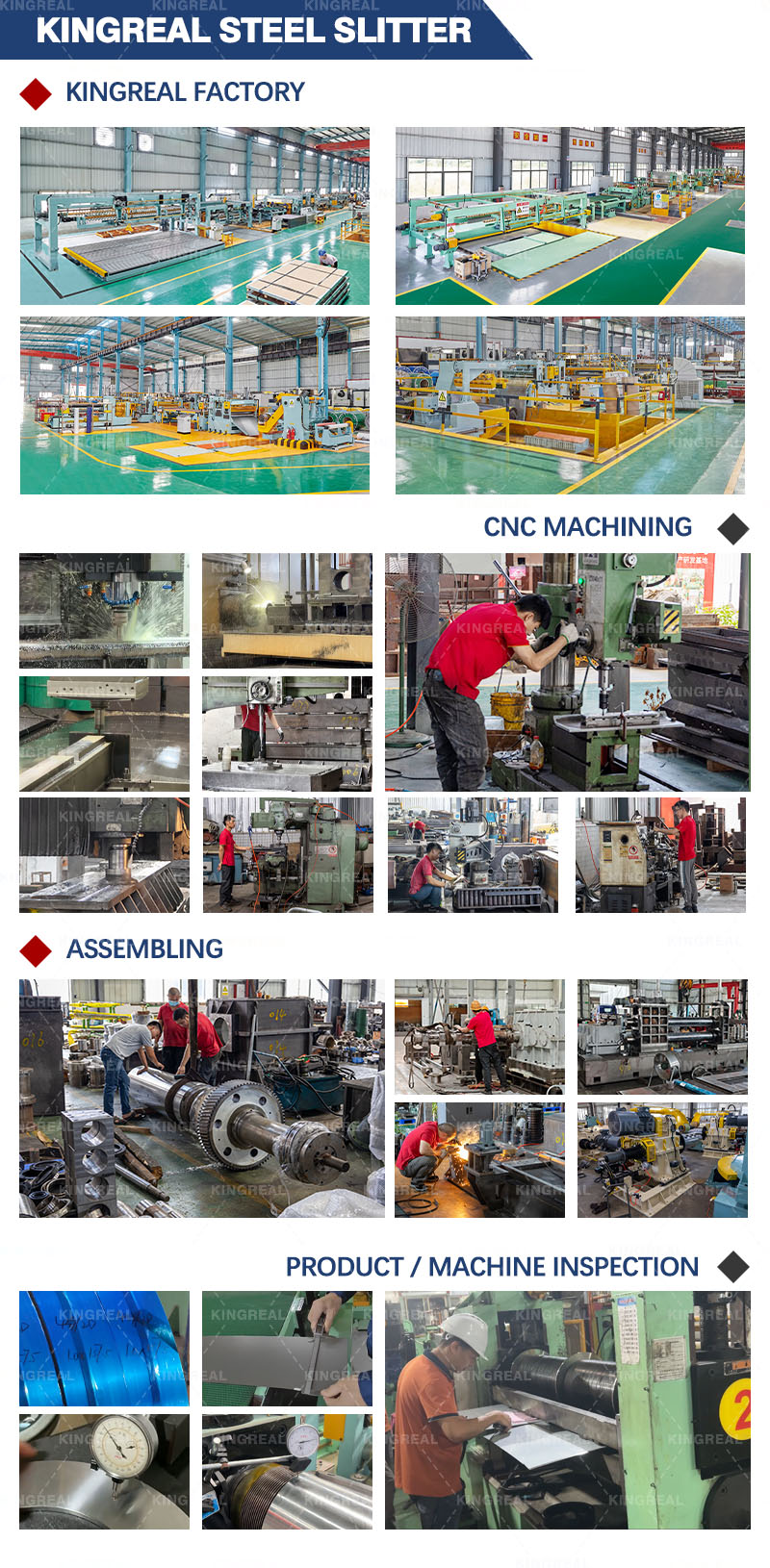

Mūsų gamykla



KINGREAL turi savo gamyklą, kurią sudaro rėmo liejimo cechas, CNC valdymo cechas, detalių apdirbimo cechas ir surinkimo cechas. Siekiant užtikrinti staklių gamybos kokybę, visa linija bus išbandoma ir sureguliuojama gamykloje. KINGREAL sveikina visus klientus apsilankyti mūsų gamykloje.

Susijęs projektas

2023 KINGREAL sėkmingai gabeno įvairių tipųritės pjaustymo mašinair CTL linijos įranga į šalis, įskaitant Saudo Arabiją, Rusiją, Indiją ir Turkiją.Daugiau apie projektą galite sužinoti paspaudę čia.
