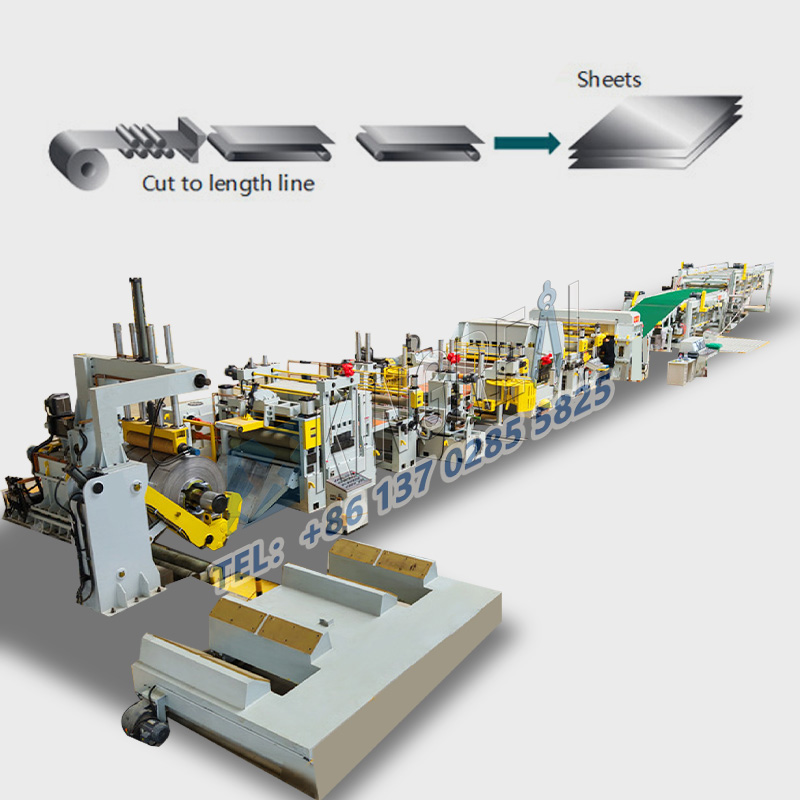

Kas yra iki ilgio kirpimo linija? KINGREAL lakštinio metalo pjaustymo į ilgį mašina dažniausiai naudojama įvairių medžiagų ir storių ritinių išvyniojimui, lygiavimui ir pjaustymui iki klientų nurodyto pločio. Įprasti ritės storiai svyruoja nuo 0,3 iki 3 mm, su skirtingais gamybos projektais skirtingoms žaliavoms ir gamybos reikalavimams. Nedvejodami atsiųskite savo prašymą KINGREAL!
KINGREAL užsiima ritinių apdirbimo įrangos gamybos sritimi, teikia klientams įvairias projektavimo, gamybos ir pardavimo paslaugas. Labiausiai išsiskiriantys produktai yrapjaustymo staklės, kirpimo linijosirštampavimo linijos. Šios mašinos plačiai naudojamos įvairių dydžių ir formų metalo lakštų pjaustymui, kirpimui ar perforavimui.
KINGREAL lakštų ritės pjovimo mašina naudojama metalinių ritinių išvyniojimui, išlyginimui, padavimui, pjaustymui, apipjaustymui ir krovimui, tinkančios medžiagos yra aliuminio ritė, nerūdijantis plienas, šaltai valcuotas plienas, karštai valcuotas plienas, PPGI, varinė juosta ir kitos medžiagos, kurios užtikrina, kad kirpimo linijos įstrižainės tikslumas yra ≤0,50 mm, o maksimalus greitis gali būti kaipiki 80M/min.
Skirtingo storio ritės, medžiagos ir šlyties plotis tiesiogiai paveiks metalo lakštų pjaustymo mašinos konstrukciją. Įprastas ritinių storis yra 0,3–3 mm, o bendras šlyties ilgis yra 1200–1600 mm, o tai yra vienas iš daugelio klientų gamybos reikalavimų. Tuo pačiu metu KINGREAL taip pat gali pritaikyti dizainą pagal kliento nurodytus gamybos poreikius, arba pasirinkti sunkiasvorę visiškai automatizuotą pritaikytą ritės pjaustymo mašiną arbakompaktiška ritė, supjaustyta pagal ilgio liniją.
Turėdama daugiau nei 20 metų gamybos ir pardavimo patirtį, KINGREAL sėkmingai parduoda savo kirpimo linijas tokioms šalims kaipSaudo Arabija, Indija ir Rusija, ir gali pasiūlyti optimalius sprendimus bei aptarnavimą po pardavimo.Sveiki atvykę į mus susisiekti.
(Norėdami atsisiųsti galite spustelėti čia)

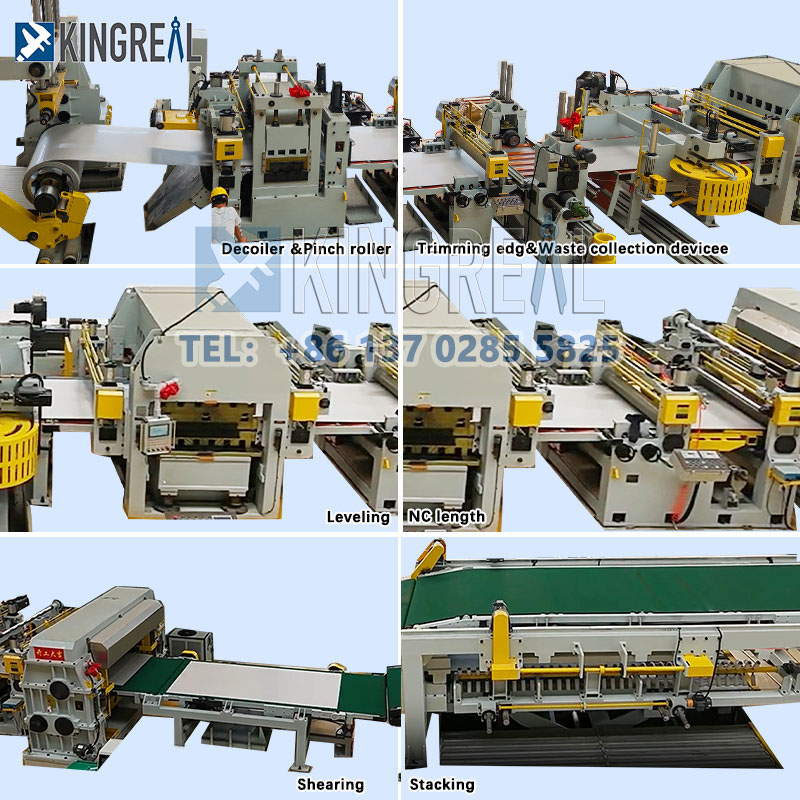

Ritės vežimėlis → Decoiler → Tiekimo ritinėlio padavimas → Didelio tikslumo išlyginimo įtaisas → Fiksuoto ilgio pjovimas → Iškrovimo stalas / Automatinis krovimo stalas
|
Ričių medžiaga |
Chromuotas plienas, cinkuotas geležies lakštas, cinkuotas aliuminio lakštas
|
|
Ritės storis |
0,12-20 mm
|
|
Ritės plotis |
≤1300 mm
|
|
Ritės ID |
Φ508 mm
|
|
Ritės OD |
Φ1600 mm
|
|
MaxCoilWeight |
10 000 kg |
|
Maitinimo tikslumas |
Ilgis 1000±0,3mm, Įstrižainė 1000±0,5mm |
|
Iškirpti iki ilgio linijos greitis |
Reguliuojamas 0-80m/min |
|
Pneumatinė specifikacija |
5 kg/cm² |
|
Staklių dydžiai |
Minimalus plotis 500 mm, maksimalus plotis 1300 mm; minimalus ilgis 1200 mm, maks. |
|
Kitas dydis |
Ilgis: 5000 mm; Aukštis: 20-400 mm
|
|
Maitinimo ir kirpimo greitis |
1m≤30m/min arba priklauso nuo gaminio ilgio
|
|
Mašinos kryptis |
iš kairės į dešinę (turi būti patvirtinta) |
|
Bendra montavimo galia |
Apie 35 kW
|
- Ritė vežimėlis
- Hidraulinis dekoileris
- Įėjimo vadovas
- Keturių / šešių aukštų lygiavimo mašina
- Žiedinis tiltas
- Šoninis kreipiamasis skriemulys
- CNC servo padavimo tiesinimo mašina
- Matavimo sistema
- Kirpimo mašina
- Konvejerio stalas
- Pneumatinis iškrovimo įrenginys
- Hidraulinis kėlimo stalas
- Automobilio išmontavimas
- Hidraulinė sistema
- Pneumatinė sistema
- Elektros sistemos PLC valdymas
Funkcija: naudojama medžiagoms išlyginti ir fiksuoto ilgio padavimui.
Pagrindinė struktūra: išlyginamasis volas, elektrinė dalis, atgalinio slėgio ritinėlio mazgas, padavimo ir iškrovimo atraminės sėdynės mazgas.
Išlyginimo volas: Gcr15 termiškai apdorotas plienas grūdinamas ir grūdinamas, o po to apdorojamas aukšto dažnio apdorojimu. Po dviejų kartų galvanizavimo ir cilindrinio šlifavimo paviršius yra blizgus ir neturi pėdsakų, o kietumas siekia HRC62 ar daugiau laipsnių. Išlyginamojo veleno skersmuo ø100mm. Rankiniu būdu sureguliuokite sliekinę pavarą, kad pakeltumėte išlyginimo volą.
Funkcija: Naudojamas fiksuoto ilgio medžiagoms pjauti.
Pagrindinė konstrukcija: pagrindinis rėmas, ašmenys, pneumatinė sankaba, elektrinė dalis ir kt.
Pagrindinis rėmas: visas rėmas suvirintas aukštos kokybės anglies konstrukciniu plienu ir po suvirinimo atkaitintas.
Ašmenys: Ašmenys pagaminti iš Cr12 medžiagos, terminio apdorojimo kietumas siekia HRC62 laipsnius, o keturių pusių pjovimo briauna gali būti pakeista.
Pneumatinės sankabos struktūra: keičiant tradicinį mechaninį stabdymo metodą, mažas triukšmas, ilgas tarnavimo laikas ir tikslus.
Funkcija: Naudojamas medžiagų transportavimui.
Pagrindinė konstrukcija: rėmas, hidraulinė sistema, iškrovimo riedėjimo platforma ir kt.
Rėmas: suvirintas angliniu plienu, kuris yra stabilus ir tvirtas. Žirklių tipo konstrukcija, cilindras ištemptas ir pakeliamas.
Pakeliama iškrovimo platforma: alyvos variklis varo transmisijos žvaigždutę, kad suktų būgną, kad būtų perduodama medžiaga.
KINGREAL sukūrė griežtą kokybės kontrolės procesą, siekdama užtikrinti, kad kiekvienas gamybos etapas atitiktų standartus ir reikalavimus. Tai apima žaliavų įsigijimą, gamybos procesą, surinkimą, bandymus ir kt. Siekiant užtikrinti, kad kiekviena mašinos dalis atitiktų kokybės standartus.
Ji taip pat išlaikė tarptautinį CE sertifikato sertifikatą.
