Prekės aprašymas

Vaizdo įrašas:

Pjovimo linija – didelės spartos gamyba skraidančiomis kirpimo priemonėmis

KINGREAL STEEL SLITTER yra specializuotas gamintojas ir gamintojas pjaustymo linijų srityje ir yra įsipareigojęs pateikti savo klientams optimalius sprendimus.

Priklausomai nuo užsakovo reikalingų metalo pjovimo pajėgumų, apdorojamų žaliavų asortimento ir gamyklos gamybos poreikių.

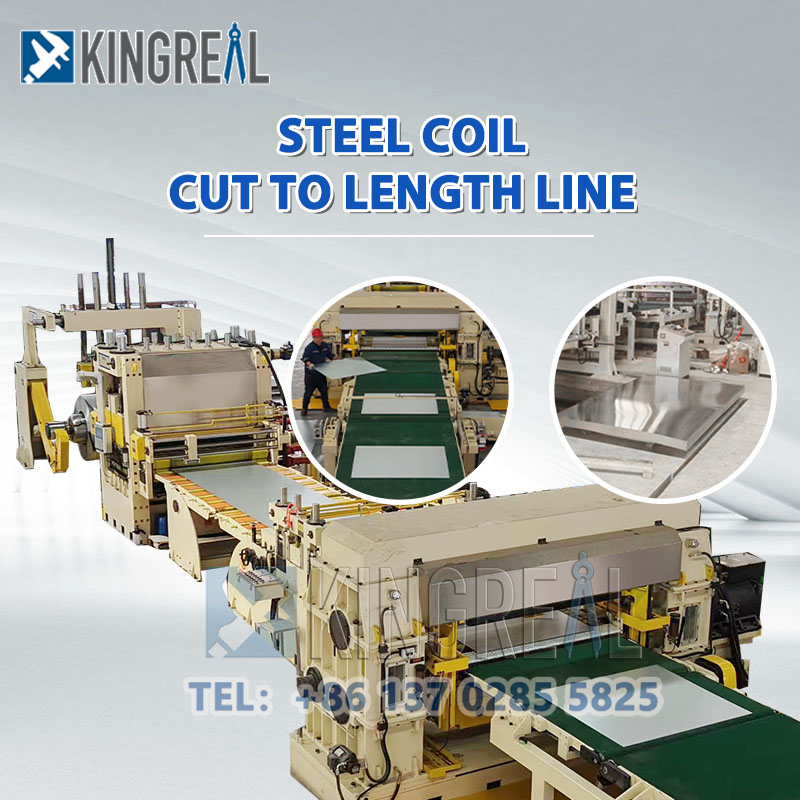

Pjovimo pagal ilgį mašina su kirpimo mašina yra pramoninė mašina, skirta ištisinėms metalinėms juostoms pjaustyti į tam tikro ilgio plokštes arba lakštus. KINGREAL dizainas iš musių kirpimo

realizuoja nuolatinį automatinį ir tikslų metalinių juostų pjovimą be sustojimo judant dideliu greičiu, kurio greitis gali siekti iki 80M/min. Jis daugiausia naudojamas plienui,

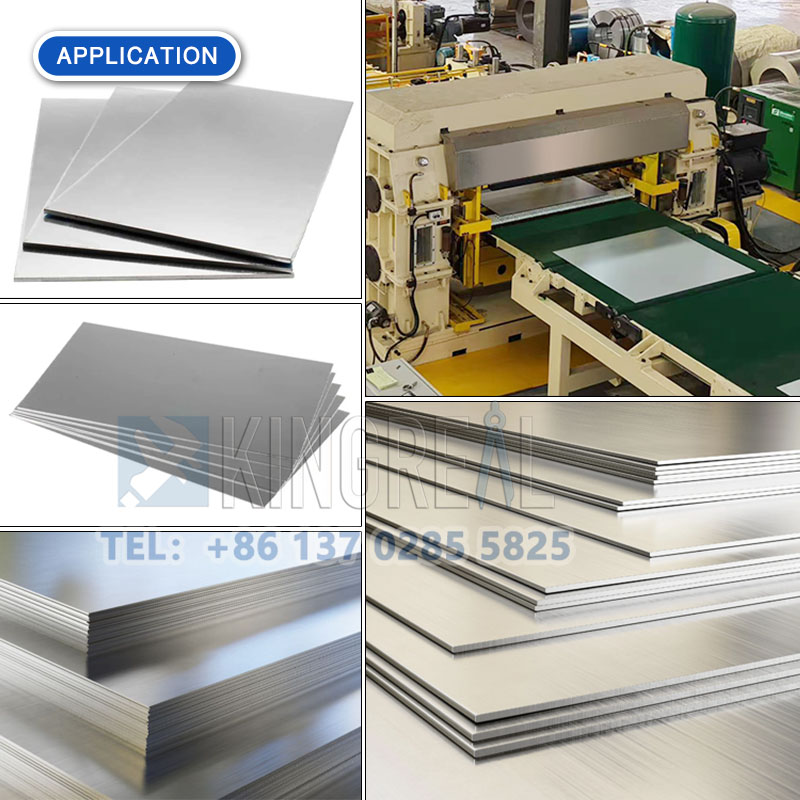

aliuminio, vario ir kitose metalo apdirbimo pramonės šakose, plačiai naudojama automobilių, buitinės technikos, statybos ir kitose srityse.

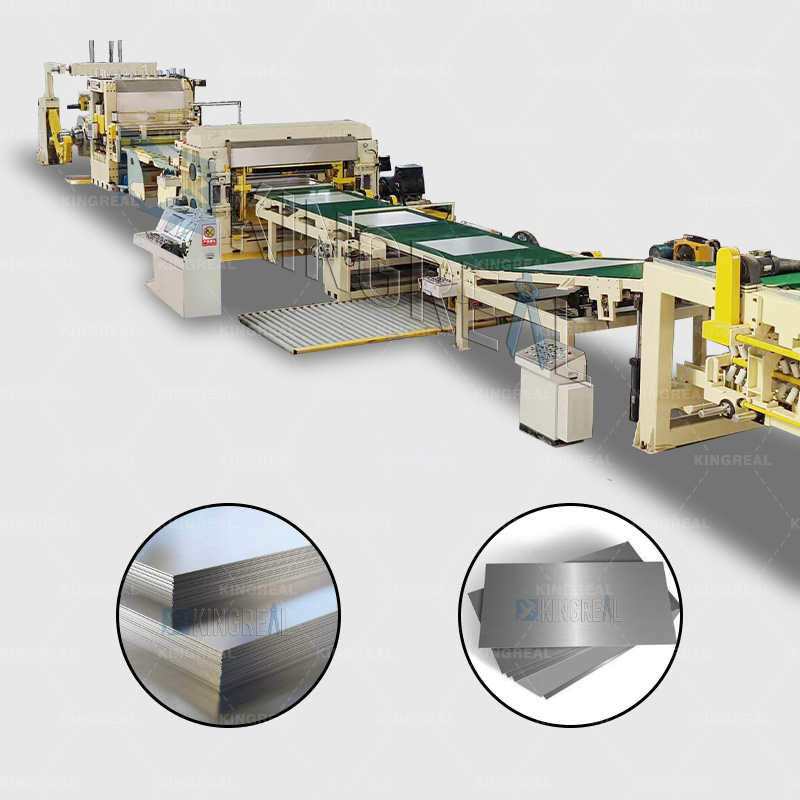

cut to length machine

Kai gamybos linija veikia, dekoileris yra maitinimo būsenoje. Po to, kai lakštinė medžiaga patenka į 6 sluoksnių 21 ritinėlio didelio tikslumo niveliavimo mašiną išlyginimui, ji patenka į NC ilgio matuoklį elektriniu akių valdomu kilpiniu ir šoniniu mechanizmu. NC ilgio matuoklis nustato dydį, tada tiekia medžiagą kitam žingsniui Pasukti pjovimo mašiną; kai NC padavimas pasiekia nustatytą dydį. Kirpimo mašina nupjauna lakštinę medžiagą, o nupjautą lakštinę medžiagą transportavimo įtaisas tvarkingai sukrauna į gaminių krovimo mašiną, o krovimo plieno lakšto kėlimo platforma gali automatiškai mažėti didėjant plieno lakštų aukščiui; Pasiekus nustatytą plokščių vertę, gamybos linija automatiškai sustos. Šiuo metu rankiniu būdu bus nuleista kėlimo platforma, išvažiuojamas iškrovimo vežimėlis ir tuo pačiu metu įvažiuojamas kitas iškrovimo vežimėlis, kuris pereis į kitą darbo ciklą.

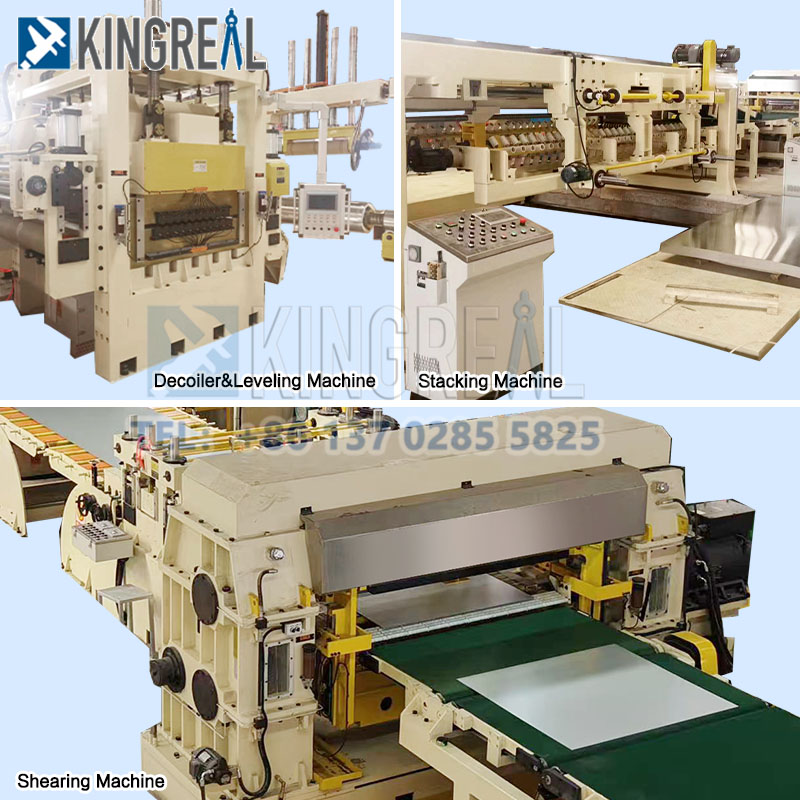

CTL produktų linijos komponentas

Žaliavų lentelė	1 vienetas
Vežimėlis maitinimui	1 vienetas
Priekinė pagalbinė atrama	1 vienetas
Atsuktuvas + išvyniojimo įrenginys	1 komplektas
Šešių sluoksnių ritinėlių lygiavimo mašina + darbinių ritinėlių savaiminio išsivalymo sistema	1 vienetas
Viršutinės pusės plėvelės laminavimo mašina	1 vienetas
Trumpas kilpelis	1 vienetas
Šoninis kreipiamasis įtaisas	1 vienetas
Žiupsnelis NC ilgio matuoklis	1 vienetas
Musės kirpimo mašina	1 vienetas
Transportavimo mašina	1 vienetas
Produktų krovimo mašina	1 vienetas

Pjaustymo pagal ilgį mašinos techninė specifikacija

Žaliava	CRC PLIENAS
Storis	0,4-3,0 mm
Plotis	≤1500 mm
Ritės svoris	≤ 20T
Ilgis	500-6000 mm
Ilgio tolerancija	L = 2 m≤ ± 0,3 mm (2,0 mm)
Įstrižainės tolerancija	L = 2 m≤ ± 0,5 mm (2,0 mm)
Greitis	0–80 m/min (bepakopis greičio reguliavimas)
Greitis	0–15 m/min
Kontrolė	Kintamosios srovės dažnio keitimo valdymas

Funkcija, skirta pjaustyti iki ilgio mašiną su museliniu kirpimu

Didelis efektyvumas yra viena iš ryškiausių šios CTL linijos savybių. Suprojektuotas ir pritaikytas skraidantis šlyties įtaisas, jis realizuoja nenutrūkstamą pjovimą juostos judėjimo metu dideliu greičiu, o turint ilgio matavimo įrenginį, skraidantis šlyties įtaisas užtikrina pjovimo tikslumą.
KINGREAL Cut To Length Machine naudoja chromuotus volelius, guma padengtus volelius, pneumatinius agregatus ir kitus komponentus, kad apsaugotų plieno paviršių.
Didelio tikslumo išlyginamasis efektas. CTL gamybos linijoje gali būti sumontuotas 21 ritinėlių rinkinys, skirtas didelio tikslumo niveliavimui, arba dvigubo niveliavimo mašinos įtaisas, skirtas metalinių ritinių išvyniojimui ir išlyginimui, todėl klientams galima pateikti daugiau plokščių ir aukštos kokybės metalo lakštų.
Kilpų tiltą galima pasirinkti arba jo išvengti, visiškai atsižvelgiant į kliento gamybos poreikius ir faktinį gamyklos ploto panaudojimą, todėl „Cut To Length Machine“ gali būti kompaktiškesnė, sutaupoma grindų ploto ir sumažinamas antrinis gamyklos apdorojimas. Tai geras pasirinkimas daugeliui mažų gamintojų.
Apipjaustymo įtaisas yra pagrindinė papildoma funkcija, skirta apipjaustyti metalinių juostų kraštus prieš jas nupjaunant. Apipjaustymo įtaisas pašalina įbrėžimus, nelygumus ar medžiagos perteklių nuo metalinės juostelės kraštų, užtikrindamas, kad gatavo lakšto kraštai būtų lygūs ir tvarkingi. Galima tvarkyti įvairaus pločio ir storio juostas, todėl padidėja mašinos universalumas ir pritaikomumas.

Savybė apie musių kirpimo įrenginį CTL linijoje

Sinchronizacijos valdymo sistema:

Apažengęsservo valdymo sistema arba sinchronizacijos valdymo sistema naudojama užtikrinti tskrybėlė skraidantis kirpimo įrankis yra sinchronizuojamas su metalinės juostelės judėjimo greičiu.

Valdymo sistema gali stebėti ir reguliuoti įrankio greitį realiu laiku, kad atitiktų skirtingus pjovimo ilgius air juostelių greičiai.

Didelio stiprumo įrankių medžiaga:

Peiliai dažniausiai gaminami iš itin tvirto legiruotojo plieno arba volframo karbido medžiagų, pasižyminčių dideliu kietumu ir atsparumu dilimui, kad būtų užtikrintas ilgas pjovimo laikas ir pastovi pjovimo kokybė.

Peilių forma ir kampinis dizainas taip pat optimizuoti, kad būtų sumažintas atsparumas pjovimui ir būtų geresni pjovimo rezultatai.

Dinaminio balanso dizainas:

Skraidančio kirpimo įtaiso peiliai ir įrankių laikikliai yra dinamiškai subalansuotos konstrukcijos, kad būtų užtikrintas sklandus veikimas judant dideliu greičiu, sumažinta vibracija ir pagerintas pjovimo tikslumas bei įrangos tarnavimo laikas.

Tikslumo kreipimo mechanizmas:

Įrengtas didelio tikslumo kreipiamasis mechanizmas, užtikrinantis, kad skraidantis kirpimo įrankis visada išlaikytų teisingą pjovimo kelią ir padėtį pjovimo proceso metu, pagerindamas pjovimo tikslumą.
