KINGREAL STEEL SLITTER dvigubos pjovimo galvutės ritės pjaustymo mašina turi dvi nepriklausomas pjaustymo galvutes, kurios vienu metu gali apdoroti kelias ritės dalis, žymiai pagerindamos gamybos efektyvumą. Dvigubos pjovimo galvutės ritės pjaustymo mašina padidina pjovimo pločio lankstumą ir sumažina prastovų laiką perjungimo metu, todėl tai yra idealus pasirinkimas didelės apimties gamybos aplinkoje.
Vaizdo įrašas apie dvigubos pjovimo galvutės ritės pjaustymo mašinąDvigubos pjovimo galvutės ritės pjaustymo mašinos aprašymas
KINGREAL STEEL SLITTER dvigubos pjovimo galvutės ritės pjaustymo mašina yra vienas iš mūsų labiausiai funkcionalių gaminių. Siekdama maksimaliai padidinti dvigubos pjaustyklės galvutės ritės pjaustymo mašinos pjaustymo greitį, KINGREAL STEEL SLITTER sukūrė šią dvigubos pjovimo galvutės ritės pjaustymo mašiną, kad sutrumpėtų peilio sėdynės keitimo laikas ir padidintas gamybos efektyvumas. Pasiekiamas maksimalus gamybos greitis220 m/min.
Dvigubos pjovimo galvutės ritės pjaustymo mašiną sudaro atsuktuvas su ritės vagone, užveržimo ir dvigubo pjovimo įtaisas, didelio tikslumo pjaustytuvas greitam keitimui, atliekų pervyniojimas, šoninis kreiptuvas, vyniojimo mašina, įtempimo įtaisas ir hidraulinis vyniotuvas su ritine.

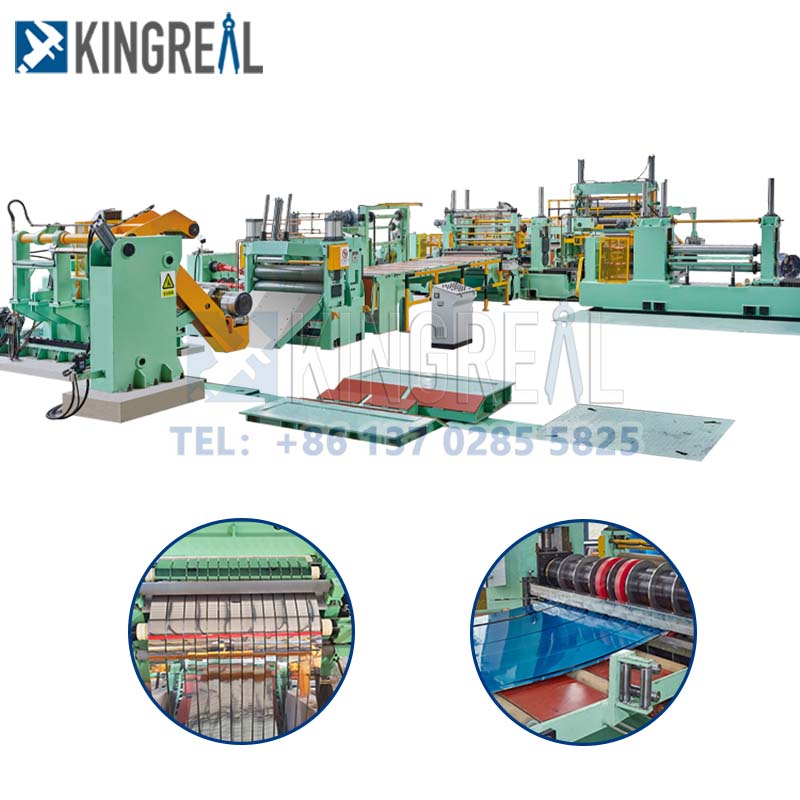

Didelės spartos dvigubos pjovimo galvutės ritės pjaustymo linijos pristatymas
Variacija nuo vienos pjaustymo galvutės prie kitos: viena važiuoklė, skirta dvigubai pjaustymo galvutei, eina ant išilginių bėgių, linijinė pjaustymo galvutė eina ant važiuoklės, važiuoklė judina kitą pjaustymo galvutę atsukta Pjovimo ant linijos padėtis, tada kita galvutė juda į linijos padėtį, keitimas trunka tik 30 minučių.
Dvigubos pjaustymo galvutės gali būti vienodos arba viena gali būti didesnė, o kita mažesnė. Didesnio storio pjaustymui tinka didesni, o mažo storio – mažesni. Tokiu būdu pasiekiamas didelio tikslumo ir didelio efektyvumo veikimas.
Dvigubos pjovimo galvutės padidina dvigubos pjovimo galvutės ritės pjaustymo mašinos lankstumą ir efektyvumą ir yra labai populiarios didelėse plieno gamyklose, kurioms reikia didelio pjovimo ritės kiekio.
Dvigubos pjovimo galvutės ritės pjaustymo mašinos darbo procesas

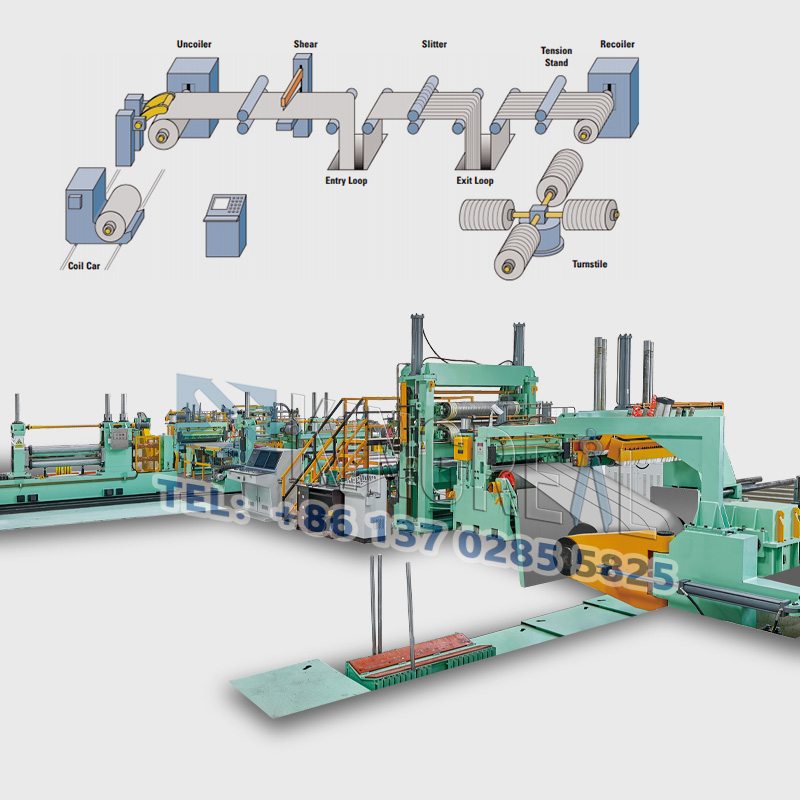

Decoiler → Apkarpymas ir kirpimas → Kreipimas → Pjaustymo mašina → Apvijos krašto medžiaga → Įtempimas → Pervyniojimas → Mažų ritinėlių iškrovimas → Pakavimas
Dvigubos pjovimo galvutės ritės pjaustymo mašinos parametrai
|
Žaliavų medžiaga |
nerūdijantis plienas, šaltai valcuotas plienas. |
|
Žaliavos storis |
0,2-2,0 mm |
|
Žaliavos plotis |
300-1550 mm |
|
Žaliavos ritinio vidinis skersmuo |
Φ508 mm |
|
Žaliavos ritinio išorinis skersmuo |
≤Φ1800 mm |
|
Žaliavos tūrinis svoris |
≤12 tonų |
|
Iškrovimo vežimėlis |
0-80 m/min (įprastai veikia) |
|
Bendra galia |
apie 150 kW |
|
AC30Kw variklis |
apie 18m × 6m |
|
Nr. |
Vardas |
Vienetas |
|
1 |
Ritės apkrovos vežimėlis |
1 vienetas |
|
2 |
Hidraulinis atsuktuvas su išvyniojimo įtaisu |
1 rinkinys |
|
3 |
Medžiagos kastuvas, dviejų ritinėlių gnybtas, hidraulinė kirpimo mašina |
1 rinkinys |
|
4 |
Nr. 1 kilpos tiltas |
1 vienetas |
|
5 |
Vadovas Lygiuoti |
1 vienetas |
|
6 |
Pagrindinės ritės pjaustymo mašina |
1 rinkinys |
|
7 |
|
1 rinkinys |
|
8 |
# 2 Kilpos tiltas |
1 rinkinys |
|
9 |
Hidraulinė įtempimo stotis |
1 rinkinys |
|
10 |
Atsuktuvas |
1 rinkinys |
|
11 |
Iškrovimo vežimėlis |
1 vienetas |
Dvigubos pjovimo galvutės ritės pjaustymo mašinos pranašumas
Dvigubos pjovimo galvutės ritės pjaustymo mašina pasiekia 220 m/min pjovimo mašinos greitį, sumažindama įrankio laikiklio keitimo laiką, pagerindama gamybos efektyvumą ir padidindama ekonominę naudą klientams.
Tiesinimo mašina yra didelio tikslumo dvigubos pjovimo galvutės ritės pjaustymo mašinos įtaisas, naudojamas metalinei ritei ištiesinti ir ritės paviršiaus raukšlėms pašalinti.
Išsami informacija apie dvigubos pjovimo galvutės ritės pjaustymo mašinos komponentus
● Hidraulinis atsuktuvas ir išvyniojimo įtaisas
|
Struktūra |
Plieninės plokštės suvirintas rėmas, hidraulinis išsiplėtimo ir susitraukimo įtvaras |
|
Kiekis |
1 rinkinys |
|
Grindų plotas |
20T |
|
Plieninės ritės vidinis skersmuo |
Φ508 mm |
|
Plieninės ritės išorinis skersmuo |
MAX: Φ1800mm |
|
išvyniojimo galia |
11KW variklis; |
● Plokštės galvutė, švino medžiaga, suspaudimo lygintuvas, plokštės galvutės kirpimas
|
Struktūra |
Plieninės plokštės suvirintas pagrindas ir rėmas |
|
Kiekis |
1 |
|
Medžiaga |
GCr15 |
|
Suspaudimo ritinio kiekis / skersmuo |
2×Φ180mm |
|
Pagrindinė variklio galia |
AC30Kw variklis |
● Pagrindinė pjaustymo mašina
|
struktūra |
Plieninės plokštės suvirintas tvirtas rėmas ir slankiklis, hidraulinis maitinimo šaltinis |
|
kiekis |
1 rinkinys |
|
formuojasi žirklės |
Keturpusės žirklės, galima naudoti visus keturis ašmenis |
|
Ašmenų medžiaga |
Cr12MoV |
|
Ašmenų kilmė |
Anhui |
KINGREAL STEEL SLITTER Teminė metalo pjaustymo mašina:
|
|
|
|
DUK
KINGREAL STEEL SLITTER gamykla yra Foshan mieste, Guangdongo provincijoje. Taigi į mūsų miestą yra du keliai.
Vienas yra skrydžiu, tiesiogiai į Foshan arba Guangzhou oro uostą. Kitas yra traukiniu, tiesiai į Foshan arba Guangzhou stotis.
KINGREAL STEEL SLITTERS jus pasiims stotyje ar oro uoste.
1. Ritės storis (min-max)?
2. Ritės plotis (min-max)?
3. Kokia jūsų plieno medžiaga?
4. Ritės svoris (maks.)?
5. Kiek didžiausio storio gabalų reikia perpjauti?
6. Kiek tonų jums reikia per dieną ar per mėnesį?
Taip, KINGREAL STEEL CLITTER yra gamintojas. Mes turime gamyklą ir savo techninę komandą, nedvejodami apsilankykite pas mus.
Ritės skersmuo, storio diapazonas, pritaikymas, žaliavos plieno rūšis, ritės svoris ir automatizavimo laipsnis.
