Kilpų pjaustymo linija yra pritaikyta klientams, kuriems reikalingas greitas plonų, didelio tikslumo medžiagų apdorojimas, kad būtų pagamintos kelios siauros juostos išskirtiniu tikslumu.
|
Kilpų pjaustymo linija yra pritaikyta klientams, kuriems reikalingas greitas plonų, didelio tikslumo medžiagų apdorojimas, kad būtų pagamintos kelios siauros juostos išskirtiniu tikslumu. Jis plačiai naudojamas sektoriuose, kuriuose keliami griežti juostų pjaustymo tikslumo reikalavimai, pavyzdžiui, automobilių, elektronikos ir buitinės technikos pramonėje. Dėl moksliškai sukurto išdėstymo kilpos pjaustymo mašina atlieka labai efektyvias ir tikslias pjaustymo operacijas. Pagrindinis dizaino bruožas – ir pagrindinis skirtumas, skiriantis kilpos pjaustymo liniją nuo standartinių metalinių pjaustymo linijų – yra duobės tipo kilpinio akumuliatoriaus, esančio įrangos pamate, įmontavimas. Tikrasis šios duobės gylis ir ilgis yra konkrečiai nustatomi pagal metalinės juostos storį ir numatytą pjovimo greitį; šie matmenys tiesiogiai lemia pjovimo tikslumą ir kilpos pjaustymo mašinos veikimo stabilumą.
Plonesnėms juostoms, kurios turi didelį lankstumą ir yra linkusios deformuotis, paprastai reikia gilesnės duobės, kad būtų užtikrinta, jog juostelė išliktų stabiliai atsipalaidavusi kilpos akumuliatoriuje ir taip išvengiama susiraukšlėjimo ar šoninio nuokrypio pjaustymo proceso metu. Ir atvirkščiai, storesnėms juostoms, kurios pasižymi didesniu standumu ir atsparumu deformacijai, reikia ilgesnės duobės, kad būtų tinkamai patenkinti juostos buferio reikalavimai. Be to, didėjant pjovimo greičiui, didėja reikalavimai duobės gyliui ir ilgiui. Tik įvykdžius šiuos tikslius reikalavimus, kilpos pjovimo linija gali maksimaliai padidinti savo greito pjaustymo potencialą, tuo pačiu užtikrinant, kad pjovimo kokybė išliks be kompromisų, taigi, sistema nuolat veiks itin tiksliai ir efektyviai. |
 |
● Didelio efektyvumo veikimas – maksimalus gamybos greitis gali siekti iki 230 m/min., o greitis yra lanksčiai reguliuojamas, kad atitiktų konkrečius veiklos reikalavimus. ●Multi-Strip Slitting – kilpos pjaustymo linija vienu metu gali perpjauti medžiagą net į 40 siaurų juostelių. ●Pilna automatika – kilpos pjaustymo mašina yra integruota su kryžminio tipo turniketo ritės laikymo svirtimi ir automatine plyšinės ritės pakavimo linija, kad būtų kuo mažiau rankų darbo.
(1) Vienos kilpos pjovimo linija
a) Vieno įėjimo kilpos pjaustymas:Pagrindinis šios konfigūracijos projektavimo principas apima kilpos akumuliatoriaus išdėstymą prieš pjovimo įrenginį. Ši ypatinga architektūra žymiai pagerina pjovimo tikslumą ir supaprastina kilpos pjaustymo linijos pjaustymo procesą. Ši konstrukcija aiškiai sustabdo slydimą ties pjovimo peiliais, nes leidžia pjauti mikro įtempimą arba nulinį įtempimą, taigi užtikrinamas pjovimo juostų matmenų tikslumas – pagrindinis veiksnys, lemiantis kilpos pjaustymo mašinos gebėjimą patenkinti didelius tikslumo gamybos reikalavimus.
Be to, supaprastinant visos kilpos pjaustymo mašinos struktūrą ir sumažinant gamybos sąnaudas bei priežiūros sudėtingumą, taip pat pagerinant eksploatacinį efektyvumą, dekoileriui nereikia papildomo savaiminio centravimo mechanizmo, nes jį sudaro pati kilpa.
b) Vieno išėjimo kilpos pjaustymas: Šiai konstrukcinei konfigūracijai būdinga kilpos išdėstymas po skersinio. Pasibaigus pjovimo procesui, pjovimo juostos pjaustyklės tiekiamos į neįtemptą kilpą, esančią tarp pjaustyklės ir įtempimo įrenginio; tai yra viena iš plačiausiai naudojamų vienos kilpos projektavimo schemų, šiuo metu naudojamų kilpų pjaustymo linijose. Pjaustant plono pločio juosteles, gali prireikti įėjimo pusės kraštų nukreipiančios sistemos, kad būtų užtikrintas stabilus ritės išvyniojimas pjovimo proceso metu ir būtų išvengta, kad juostos nesutapimas nepakenktų pjovimo tikslumui. Šis metodas atlieka dvi pagrindines funkcijas: Pirma, jis veiksmingai užkerta kelią problemoms, susijusioms su asinchroniniu atskirų juostų atsitraukimu (dažnai dėl juostos storio skirtumų), tiksliai kontroliuojant atatrankos įtempimą, kad būtų užtikrinta tvarkinga ir vienoda ritės apvija.
Antra, išėjimo pusės kilpa leidžia juostoms laisvai nutekėti nuo pjovimo peilių, taip pašalinant peilių susidėvėjimą, paprastai susijusį su pjovimu esant įtempimui; tai efektyviai prailgina ašmenų tarnavimo laiką ir sumažina įrangos priežiūros išlaidas. Be to, kadangi išėjimo sekcija veikia be įtempimo, ji veiksmingai apsaugo nuo deformacijos reiškinių, tokių kaip "kakliukas" (juostelės susiaurėjimas), taip užtikrinant plyšių juostų kokybę.
(2) Dvigubos kilpos pjovimo linija

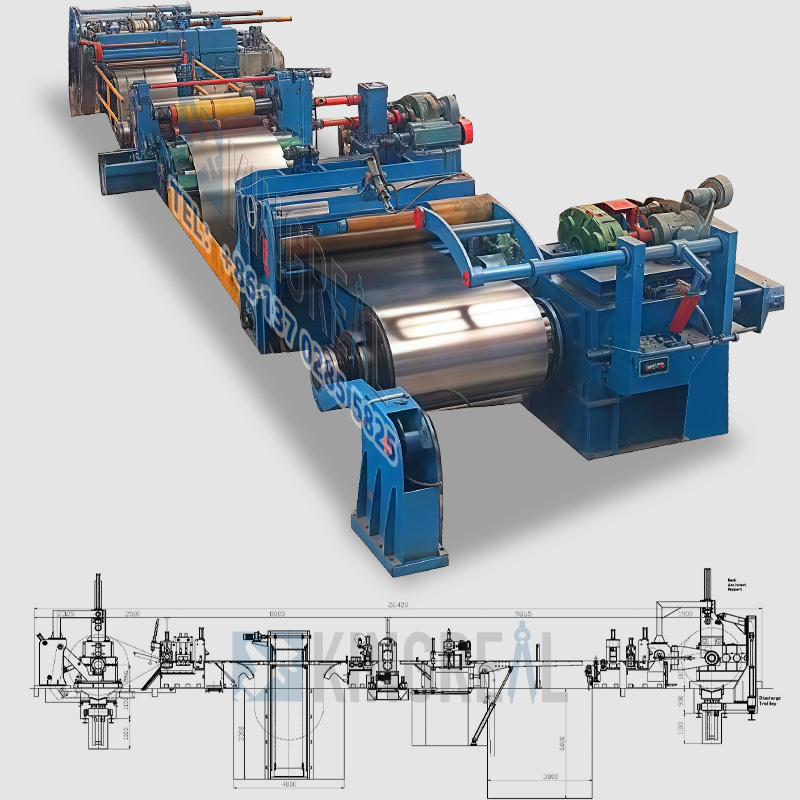

Pagrindinė dvigubos kilpos pjaustymo mašinos savybė yra dviejų duobės formos kilpų, strategiškai išdėstytų skirtingose pagrindinėse vietose, kad būtų galima dirbti kartu. Šis bendradarbiaujantis išdėstymas dar labiau pagerina pjovimo našumą ir linijos stabilumą, todėl idealiai tinka greitam pjaustymui, naudojant plonas medžiagas, kur reikalingi itin aukšti pjovimo kokybės standartai.
Pirmoji kilpa yra tarp dekoilerio ir skirstytuvo, tarnauja kaip esminis komponentas, leidžiantis nenutrūkstamai ir sinchroniškai veikti visą liniją. Jo pagrindinė funkcija yra buferizuoti ir pritaikyti greičio skirtumą tarp išvyniojimo ir pjaustymo proceso. Taip užtikrinama, kad išvyniojimo ir pjaustymo operacijos vyktų nepertraukiamai ir puikiai sinchronizuotų, taip išvengiant tokių problemų kaip juostelės ištempimas, deformacija ar pjovimo nukrypimai, kurie kitu atveju galėtų atsirasti dėl greičio neatitikimo. Tuo tarpu grindų duobėje esanti plieninė juostelė išlieka visiškai atsipalaidavusi. Pjaustyklė ištraukia juostelę iš duobės apdorojimui; kadangi pjovimo operacijos metu nėra priešpriešinio įtempimo, įbrėžimų susidarymas efektyviai sumažinamas, todėl žymiai pagerėja plyšių juostų krašto kokybė.
Antroji kilpos duobė yra tarp pjaustytuvo ir įtempimo / atatrankos bloko. Dėl pjaustymo sukeltų įtempių ir būdingų storio svyravimų pačiame valcavimo ritėje atskiros juostelės, pagamintos po pjaustymo, dažnai turi nedidelius ilgio skirtumus. Be tinkamo reguliavimo šis neatitikimas sutrikdytų atsitraukimo procesą, pakenktų gamybos efektyvumui ir produkto kokybei. Ši kilpinė duobė veiksmingai prisitaiko ir kompensuoja šiuos ilgio svyravimus, taip užtikrindama pjaustymo ir atatrankos operacijų tęstinumą ir pašalindama poreikį stabdyti gamybą, kad būtų atlikti reguliavimai. Be to, šios kilpos duobės buvimas palengvina sinchroninį variklių, varančių pjoviklį ir atatrankos bloką, valdymą.
 |
 |
Pastaba: nors kilpinė duobė nėra griežtai privaloma kiekvienai metalo pjaustymo staklių konfigūracijai, ji yra absoliučiai būtina didelio tikslumo darbams, plonoms medžiagoms, didelės spartos operacijoms ir kelių grandžių pjaustymo procesams. Ir atvirkščiai, paprastos pjaustymo linijos, skirtos standartinių gabaritų medžiagoms ir mažesniam veikimo greičiui, gali būti sėkmingai eksploatuojamos be kilpinės duobės.
1) Kaip veikia kilpos pjaustymo linija?

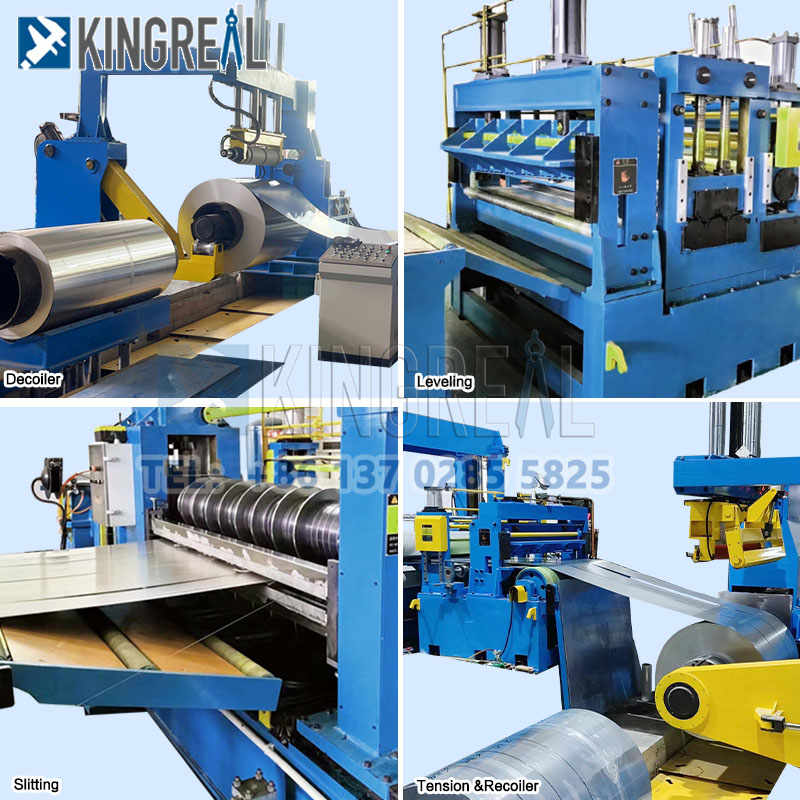

Kilpinio pjaustymo mašina išvynioja metalinę ritę, sukamaisiais peiliais supjausto ją siauresnėmis juostelėmis ir atmuša juosteles tolesniam apdorojimui ar gabenimui.
2) Kokias medžiagas galima apdoroti kilpos pjaustymo linija?
Kilpinio pjaustymo staklės gali apdoroti įvairius metalus, įskaitant plieną, nerūdijantį plieną, aliuminį, varį, silicio plieną, PPGI ir kt.
3) Kokie yra automatizavimo privalumai kilpų pjaustymo linijose?
Automatizavimas gali pagerinti siaurų juostų tikslumą ir nuoseklumą, sumažinti rankų darbą, padidinti gamybą ir sumažinti žmogiškąsias klaidas.
4) Kaip dažnai reikia prižiūrėti kilpų pjaustymo mašiną?
Kilpų pjaustymo linijų priežiūra skirstoma į kasdienes apžiūras ir periodinius kapitalinius remontus. KINGREAL STEEL SLITTER komanda pateiks rekomendacijas pagal kliento naudojimo dažnumą ir kitus veiksnius.
5) Kokia yra pjovimo peilių naudojimo trukmė?
Pjovimo peilių eksploatavimo trukmę įtakoja gamybos apimtis, eksploatavimo sąlygos ir medžiagos savybės. Ašmenų sudėties ir pritaikymo skirtumai paprastai turi įtakos ilgaamžiškumui.
Kaip specializuotas metalo pjaustymo linijų projektuotojas ir gamintojas, KINGREAL STEEL SLITTER gali pasigirti daugiau nei dviejų dešimtmečių ilgamete patirtimi projektuojant ir gaminant metalo pjaustymo linijas. Naudodama gilias technines žinias ir tvirtą gamybos infrastruktūrą, bendrovė iki šiol sėkmingai suprojektavo daugybę metalo pjaustymo linijų. Šios sistemos buvo sėkmingai pradėtos eksploatuoti ir šiuo metu sklandžiai veikia klientų patalpose įvairiose pasaulio šalyse ir regionuose, užtikrindamos išskirtinį gamybos efektyvumą ir vertę mūsų klientams. KINGREAL STEEL SLITTER metalo pjaustymo linijų įrengimas apima įvairų geografinį pėdsaką, įskaitant Saudo Arabiją, Italiją, Meksiką, Braziliją, Indoneziją, Kanadą, Turkmėnistaną ir kitas, apimančias visas pagrindines pasaulines metalo apdirbimo rinkas ir sukuriantis turtingą tarptautinių projektų nuorodų portfelį.
Visai neseniai nauja metalo pjaustymo linija, pagaminta bendradarbiaujant su klientu Indijoje, buvo sėkmingai išsiųsta į kliento įmonę tik vakar.
KINGREAL STEEL SLITTER išlieka įsipareigojęs nuolat optimizuoti metalo pjaustymo linijų projektavimo schemas ir eksploatacinius parametrus. Atsilikdami nuo naujausių technologinių pasiekimų ir tiesiogiai reaguodami į praktinius klientų gamybos reikalavimus, užtikriname, kad kiekviena mūsų pristatoma metalo pjaustymo linija būtų puikiai pritaikyta konkrečiai darbo aplinkai ir kliento gamybos poreikiams. Be to, KINGREAL STEEL SLITTER klientams teikia visapusišką pagalbinių paslaugų rinkinį, įskaitant apsilankymus gamykloje, pritaikytą metalo pjaustymo linijos projektavimą, mašinų montavimą, eksploatacinį mokymą, techninę priežiūrą ir atsarginių dalių tiekimą. Saugodami visą gamybos procesą, užtikriname, kad mūsų klientai gali maksimaliai efektyviai ir stabiliai panaudoti savo metalo pjaustymo linijas.
