Metalo pjovimo pagal ilgį linija naudojama lakštinio metalo pjovimui iš ritės į lakštą, lakštų tiesinimui ir po pjovimo iki ilgio operacijos, lakšto sukrovimui ant metalo pjovimo pagal ilgį linijos. Standartinę metalo pjovimo pagal ilgį liniją sudaro atsuktuvas, išlyginimo mašina, padavimas, kirpimo įrenginys ir krovimo įrenginys.
Vaizdo įrašas apie metalo pjovimo mašiną
Metalo pjovimo iki ilgio mašinos aprašymas
KINGREAL STEEL SLITTER metalasSupjaustoma iki ilgio mašinaSkirtingo storio metalinių ritinių kirpimas į nurodyto pločio lakštus tolesniam metalo apdirbimui.
Metalo pjovimo iki ilgio linija paprastai apima daugybę gamybos įrenginių, kad būtų užtikrintas efektyvus gamybos linijos veikimas. Metalo pjaustymo linijos paprastai naudojamos metalinėms medžiagoms, kurių storis 0,3–12 mm arba storesnis, apdirbti, maksimalus storis 25 mm. Jei jums reikia konkretaus storio ritės apdorojimo, susisiekite su KINGREAL STEEL SLITTER. KINGREAL STEEL SLITTER inžinieriai po išsamių konsultacijų pateiks pritaikytą metalo pjaustymo mašiną.
Paprastai metalinę pjovimo pagal ilgį liniją sudaro tikslūs komponentai, tokie kaip atsuktuvas, tiesintuvas, tiektuvas, kirpimo įrenginys ir krovimo įrenginys. Be to, iki ilgio metalo pjaustymo mašinos PLC sistema rodo tokią informaciją kaip ilgis, pjūvių skaičius ir greitis. Pasiekus kliento nustatytą pjūvių skaičių, metalo pjovimo pagal ilgį linija automatiškai sustoja, parodydama savo išskirtinį intelektą.
Be metalo pjovimo iki ilgio linijų, KINGREAL STEEL SLITTER taip pat kuria įvairias metalo pjaustymo linijas skirtingoms medžiagoms ir skirtingoms gamybos savybėms bei poreikiams, pvz.
1. Nerūdijantis plienas, supjaustytas iki ilgio linijos
2. Plienas, supjaustytas iki ilgio linijos
3. Iškirpti iki ilgosios linijos su apipjaustymu
4. Metalo pjovimas iki ilgio linijos su automatiniu krovimu
5. Pjaustymo ir metalo pjovimo iki ilgio linijų derinimas

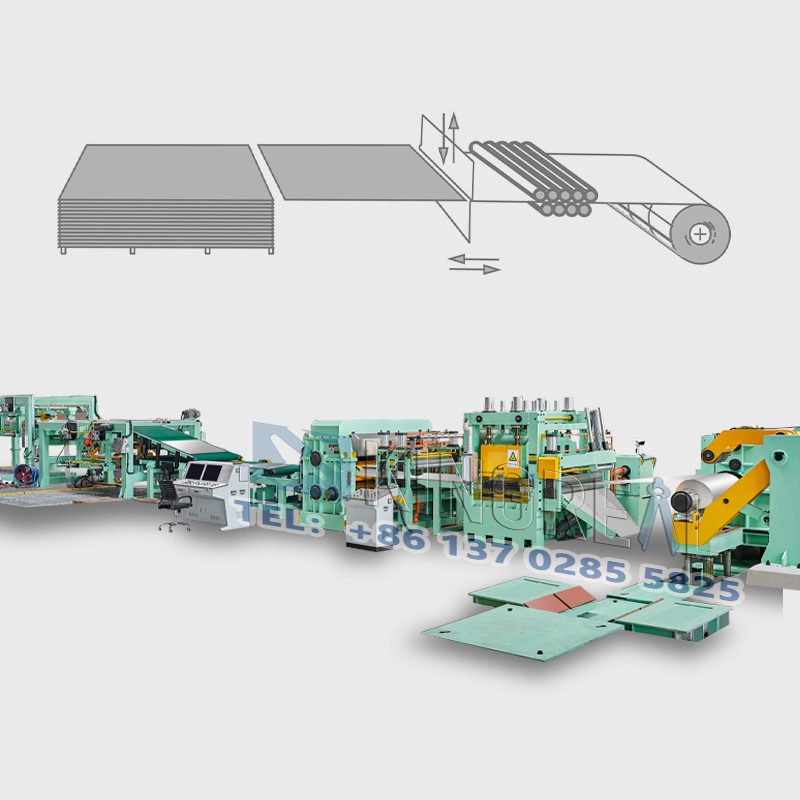

Metalo pjovimo iki ilgio mašinos darbo eiga
Ritės vežimėlis → Decoiler → Tiekimo ritinėlio padavimas → Didelio tikslumo išlyginimo įtaisas → Fiksuoto ilgio pjovimas → Iškrovimo stalas / Automatinis krovimo stalas

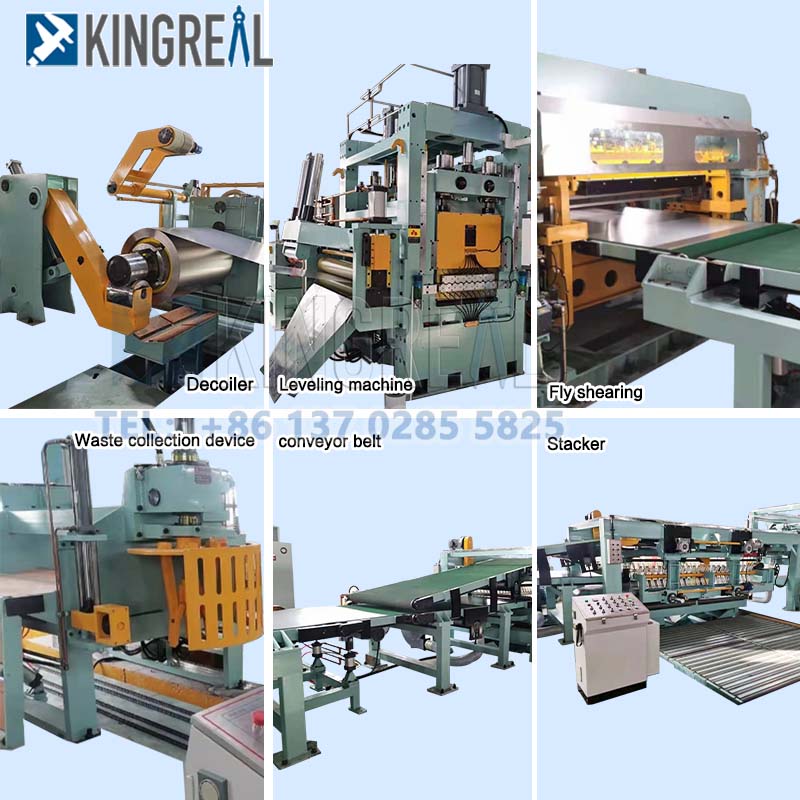

Pagrindiniai metalo komponentai, supjaustyti pagal ilgį
KINGREAL STEEL SLITER hidraulinė konsolė yra suprojektuota priešo atraminė ritė ir atlieka išvyniojimą, kurios maksimali galia yra 15 tonų.
Hidrauliniai cilindrai naudojami tam, kad dekoilerį būtų galima ištraukti ir pritaikyti ritės vidiniam skersmeniui. Jis aprūpintas konsoline rankena.
KINGREAL STEEL SLITTER niveliavimo mašina valdoma servo varikliu, kad būtų galima greitai tiekti ir tiksliai reguliuoti ilgį. Valdymas atliekamas valdymo pulte su programuojamu valdymu.
Pavaros metodas: 15KW servo variklis, tiksli redukcijos pavara, sinchronizuota konvejerio juosta su padavimo ritinėliais
Pjovimo režimas, įskaitant hidraulinį kirpimą aukštyn ir žemyn, su tiektuvo tiesioginio signalo automatiniu kirpimu. Naudojant tarpų reguliavimo dizaino pjovimo medžiagas, terminis apdorojimas gali saugiai nupjauti 2 mm plieninę plokštę.
Pneumatinė sistema susideda iš dujų šaltinio (pateikiamas paklausėjo), dujų šaltinio apdorojimo komponentų, Salenoid, susijusių vamzdynų ir balionų ir kt.
Salenoid ir kiti komponentai pagaminti iš aukštos kokybės produktų.
Techniniai parametrai: Oro šaltinio slėgis: 0,4-0,6Mpa. Našumas: 1m³/min.
Metalo pjaustymo pagal ilgį mašinos įrangos sąrašas
Hidraulinis ritinis automobilis
- Hidraulinis dekoileris
- Hidraulinis įėjimo vadovas
- Keturių / šešių aukštų lygiavimo mašina
- Žiedinis tiltas
- Šoninis kreipiamasis skriemulys
- CNC servo padavimo tiesinimo mašina
- Matavimo sistema
- Kirpimo mašina
- Konvejerio stalas
- Pneumatinis iškrovimo įrenginys
- Hidraulinis kėlimo stalas
- Automobilio išmontavimas
- Hidraulinė sistema
- Pneumatinė sistema
- Elektros sistemos PLC valdymas
Metalo pjovimo pagal ilgį mašinos specifikacija
|
Mašinos tipas |
Metalas Iškirpti iki ilgio linijos |
|
Ritės medžiaga |
Metalinė ritė (kita gali būti pritaikyta |
|
Ritės storis |
0,5-10 mm |
|
Ritės plotis |
600-2000 mm |
|
Ritės vidinis skersmuo |
500/610 mm |
|
Ritės išorinis skersmuo |
≤2000 mm |
|
Pjovimo greitis |
10-70m/min |
|
Iškirpti pagal ilgį Tikslumas |
±1,5 mm |
|
Iškirpti pagal ilgio diapazoną |
500-4000 mm |
|
Lakštų išlyginimas lygumas |
≤±1,5 mm/m² |
Siekdama teikti metalo pjovimo iki ilgio linijas, kurios visiškai atitinka KINGREAL STEEL SLITER klientų gamybos poreikius, KINGREAL STEEL SLITER pritaiko metalo pjaustymo iki ilgio mašinų gamybos sprendimus pagal konkrečius mūsų klientų brėžinius ir reikalavimus, įskaitant medžiagos storį, medžiagą, plotį, reikalingą greitį ir gamybos mastą. Toliau pateikiamos kelios metalo pjaustymo iki ilgio linijos gamybos galimybės:
Metalo pjovimo iki ilgio mašina su laminavimo įtaisu
Kad atitiktų KINGREAL STEEL SLITTER klientų griežtus lakštinio metalo paviršiaus glotnumo reikalavimus, KINGREAL STEEL SLITTER gali aprūpinti metalo pjovimo linijas laminavimo įrenginiu. Prieš metalinei spiralei patenkant į kirpimo mašiną, ant paviršiaus uždedamas plėvelės sluoksnis, neleidžiantis jo subraižyti aštriais peiliais kirpimo proceso metu.
Metalo pjaustymo mašina su dvigubais lygintuvais
Siekdama patenkinti KINGREAL STEEL SLITTER klientų griežtus lakštinio metalo lygumo reikalavimus ir sutaupyti laiko vėlesniam antriniam apdirbimui, KINGREAL STEEL SLITTER metalo pjovimo stakles aprūpina dvigubais lygintuvais. Metalinė ritė yra išlyginama dviem etapais, užtikrinančiais maksimalų lygumą.
Metalo pjovimo iki ilgio linija su dviem krovimo stalais
Siekiant pagerinti bendrą metalo pjaustymo iki ilgio mašinos gamybos proceso efektyvumą, KINGREAL STEEL SLITTER gali aprūpinti metalo pjovimo pagal ilgį liniją su dviem krovimo stalais. Ši sistema padidina lakštinio metalo krovimo greitį ir užtikrina aukštą kokybę.
Mese ir dėmesys metalo pjūviui iki ilgio linijos
1. Ritė turi būti pastatyta teisingai, kad būtų išlaikytas svorio balansas. Ritės vežimėlis turi pritvirtinti ir įtempti ritę į dekoilerį, kad būtų galima jį nustatyti iš naujo.
2. Pirmiausia traukimo voleliu paspauskite ritės galvutę, tada atidarykite ritės pakuotę, kad ritės galvutė neatsidarytų.
3. Kai mašina veikia, operatorius neturi stovėti ant ritės.
