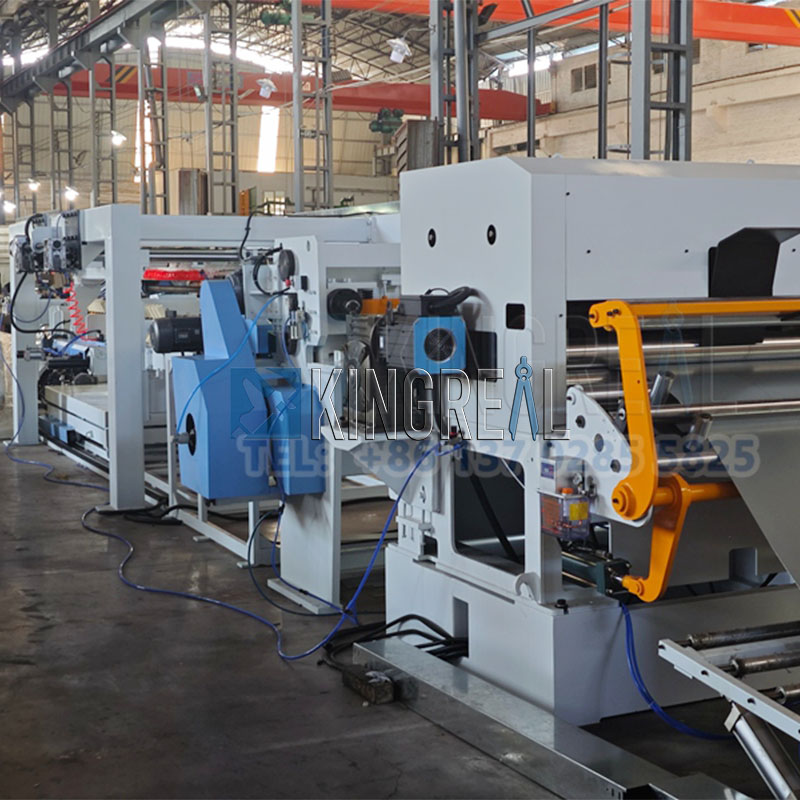

Šviesos matuoklis, supjaustytas iki ilgio linijosyra išlyginti ir supjaustyti plonas metalines ritinius į iš anksto nustatytą ilgį. Šis šviesos matuoklis, supjaustytas ilgio linijai, yra plačiai naudojamas metalo perdirbimo pramonėje, ypač tiksliam šaltai valcuoto anglies plieno, nerūdijančio plieno ir negalvotų metalų pjaustymui.

Šiame straipsnyje pateikiama išsami pagrindinės struktūros, proceso srauto, pagrindinių techninių parametrų ir pagrindinių lengvojo matuoklio pjaustymo ilgio mašinos pranašumų analizė, skaitytojams suteikiant gilesnį supratimą apie šią labai efektyvią apdorojimo įrangą.

Šviesos matuoklio komponentai, supjaustyti ilgio linijai

A Šviesos matuoklis, supjaustytas ilgio mašinaPaprastai susideda iš kelių dalių, kurios dirba kartu siekiant efektyvaus ir tikslaus apdorojimo. Toliau pateikiami pagrindiniai šviesos matuoklio, supjaustyto ilgio linijai, komponentai:

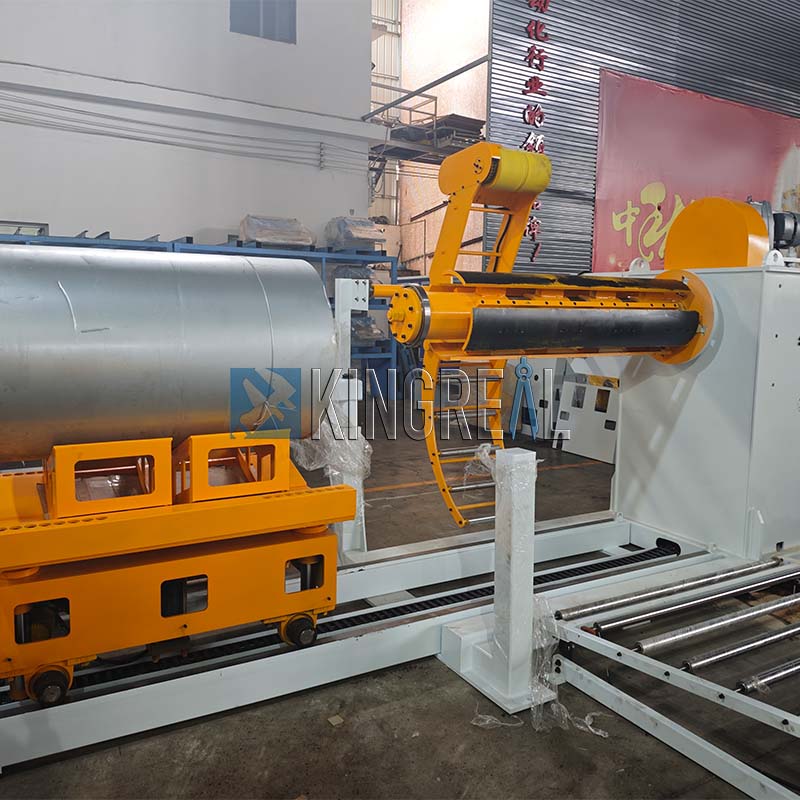

Įkeliamas vežimėlis, skirtas šviesos matuokliui, supjaustytam ilgio linijai: perneša metalines rites iš laikymo vietos į DECIOLER.

Šviesos matuoklio pjaustymo ilgio linijai denileris: nutraukia metalines rites vėlesniam apdorojimui.

Padėklo presas, skirtas šviesos matuokliui, supjaustytam iki ilgio linijos: užtikrina, kad ritės perdirbimo metu išliks stabilios.

Šviesos matuoklio, supjaustyto ilgio linijai, išlyginimas: lygios ritės, kad būtų pašalintas bet koks lenkimas ir užtikrintas tikslumas vėlesnio apdorojimo metu. Priklausomai nuo klientų poreikių, yra šešių pakopų, keturių pakopų arba dviejų pakopų išlyginimo vienetai.

Kilnojamasis tiltas, kreiptuvas ir pataisos įtaisas ir dydžio nustatymo mechanizmas: Vedimo ir suvystymo lapas, užtikrinantis, kad jis išliks tinkamoje padėtyje kirpimo proceso metu.

Laminavimo įtaisas, skirtas šviesos matuokliui, supjaustytam ilgio linijai: Pasirenkama, ant lakšto paviršiaus pritaiko apsauginę plėvelę.

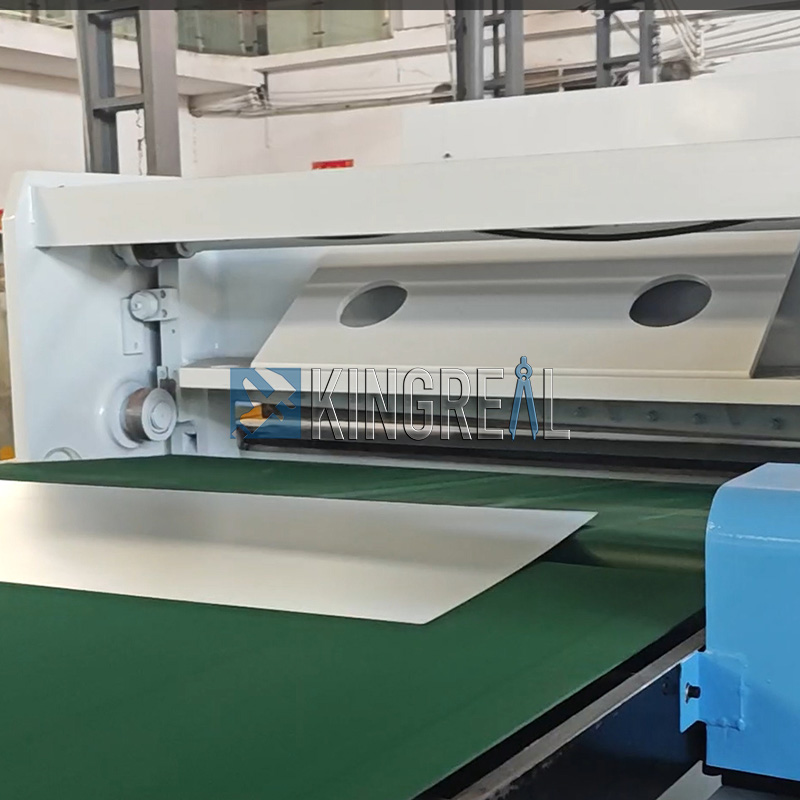

Lengvojo matuoklio kirpimo mašina, supjaustyta ilgio mašina: kirpimas išlygintą suvyniotą lakštą į iš anksto nustatyto ilgio lapus. Kirpimo mašinos gali būti mechaninės arba hidraulinės, prisitaikančios prie skirtingų medžiagų ir storio.

Konvejerio lentelė, skirta šviesos matuokliui, supjaustytam ilgio mašinai: Perneša kirptus lakštus į kitą proceso žingsnį.

Pneumatinis krovimo lentynos, hidraulinės kėlimo platforma ir konvejerio ritininis stalas: Šie prietaisai automatizuoja kaupimą ir transportavimą, pagerindami efektyvumą.

Hidraulinės ir elektrinės valdymo sistemos: maitinkite ir valdykite visą gamybos liniją, užtikrinant suderintą visų komponentų veikimą.

Visi komponentai yra kontroliuojami PLC, užtikrinant aukštą automatizavimo ir patikimumo laipsnį.

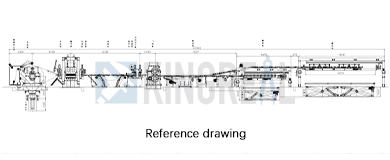

Šviesos matuoklio, supjaustyto ilgio aparatas, darbo eiga

Ritės pakėlėjas ---- DECIOLER ---- SNUBBER ROLLER + PINER ROLL + IŠJUNGIMO MAŠINIMAS ---- KOLOP TIKRAS ---- ŠONIS

Techniniai šviesos matuoklio parametrai, supjaustyti ilgio mašina

Medžiaga	CR, cinkuotas, spalvotas plienas, nerūdijantis plienas
Storio diapazonas	0,2–2 mm / 0,3–3,2 mm
Pločio diapazonas	1250/1300/1500/1600/1800/200 mm
Ritės svoris	10/15/20t
Ritė I.D.	508 mm
Pjovimo ilgis	500–4000 mm; 500–6000 mm
Darbo greitis	0 ~ 120m/min (vidutinis greitis 0 ~ 60m/min)

Šviesos matuoklio, supjaustyto ilgio mašina, pranašumai

Labai automatinis šviesos matuoklis, supjaustytas ilgio linijai

The Šviesos matuoklis, supjaustytas ilgio mašinaNaudoja PLC sistemą visiškai automatizuotam valdymui. Ši sistema ne tik koordinuoja koordinuotą įvairių komponentų veikimą, bet ir suteikia realiojo laiko visų gamybos procesų stebėjimą. PLC automatiškai sureguliuoja įrangos parametrus, pagrįstus darbo sąlygomis, užtikrinant optimalų viso šviesos matuoklio, supjaustyto ilgio linijai, veikimą. Be to, sistema palaiko greitą parametrų atstatymo funkciją, lanksčiai prisitaikydama prie kintančių apdorojimo reikalavimų ir gamybos sąlygų, žymiai pagerindama šviesos matuoklio, supjaustyto ilgio aparatą, pritaikomumą.

Automatinė šviesos matuoklio pjaustymo iki ilgio linijos matavimo sistema

Įrengtas aukšto tikslumo automatinis matavimo įtaisas, sistema realiu laiku rodo pjovimo ilgį ir gamybos kiekį, užtikrinant, kad kiekvienas produktas atitiktų proceso standartus. Naudodama integruotus jutiklius ir duomenų apdorojimo bloką, sistema užbaigia matmenų tikrinimus milisekundėmis ir pateikia šiuos duomenis atgal į PLC valdymo sistemą.

Šis uždaro ciklo valdymo režimas leidžia šviesos matuoklio pjūviui supjaustyti ilgio mašina, kad būtų galima dinamiškai sureguliuoti apdorojimo parametrus, pagrįstus išmatuotais duomenimis, užtikrinant stabilų pjovimo tikslumą ± 0,1 mm ir žymiai pagerinant produkto nuoseklumą.

Kelios apsaugos apsaugos nuo šviesos matuoklio, supjaustyto ilgio linijai

Įrengtas dvigubo apsaugos mechanizmas, susijęs su avarinio sustojimo įtaiso ir intelektualios aliarmo sistema. Saugos grandinėje naudojamas PLC realiojo laiko būsenos stebėjimui.

Jei aptinkamas nenormalus signalas, sistema suaktyvina apsauginę funkciją per 0,5 sekundės, veiksmingai išvengtiŠviesos matuoklis, supjaustytas ilgio mašinaŽala ir asmens sužalojimas.

Garsinė ir vaizdinė aliarmo sistema tuo pat metu nurodo gedimo vietą, padedant operatoriams greitai nustatyti problemos šaltinį ir sumažinti vidutinį gedimo reakcijos laiką 40%.

Servo maitinimas šviesos gabaliukui, supjaustytam iki ilgio linijos

Servo varomoji šėrimo sistema su uždaro ciklo aptikimo technologija pasiekia ± 0,05 mm padėties nustatymo tikslumą. „Servo“ variklis naudoja kodavimo įrenginį, kad pateiktų realaus laiko grįžtamąjį ryšį apie maitinimo padėtį, dinamiškai palygindamas ir kompensuodamas iš anksto nustatytą vertę.

Palyginti su tradiciniais hidraulinio šėrimo metodais, „Servo“ sistemos reakcijos greitis yra 60% greitesnis ir palaiko adaptyvųjį reguliavimą, kad būtų galima staigiai pakeisti medžiagos storio pokyčius, todėl jis idealiai tinka lanksčiai gaminti didelę rūšį, mažų partijų gamybą.

Suvirinantis šilumos apdorojimas šviesos gabaliukams, supjaustytoms ilgio mašinai

Visos plieno konstrukcijos suvirinimo siūlės yra apdorojamos stresu didelėje grūdintoje krosnyje. Šis procesas veiksmingai sumažina likutinį suvirinimo stresą ir prailgina įrangos tarnavimo laiką daugiau nei 30%. Neapdoroti suvirinimai yra linkę į nuovargio įtrūkimą po kintamos apkrovos. Grūdinimas esant pastoviam 580 ° C ± 10 ° C temperatūrai, pertvarko metalinę grotelę, išlaikydama idealų kietumą HRC22-26 diapazone, užtikrinant ilgalaikį operacinį stabilumą.

Didelio efektyvumo kirpimas šviesos gabaliukui, supjaustytam iki ilgio linijos

Patentuota hidraulinė sistema, sujungta su optimizuotu pjovimo krašto konstrukcija, pasiekia greitą kirpimo greitį-25 pjūvius per minutę. Specialūs lydinio ašmenys turi aptarnavimo tarnavimo laiką tris kartus didesnis nei įprastų medžiagų, o supjaustytas lygumas yra 0,02 mm/m ar mažiau. Praktiniai pritaikymai parodė, kad ši technologija padidina vieno poslinkio produkciją 45%, tuo pačiu sumažinant energijos suvartojimą 15%. Pasirenkama automatinė tepimo sistema dar labiau sumažina įrankių susidėvėjimą.
