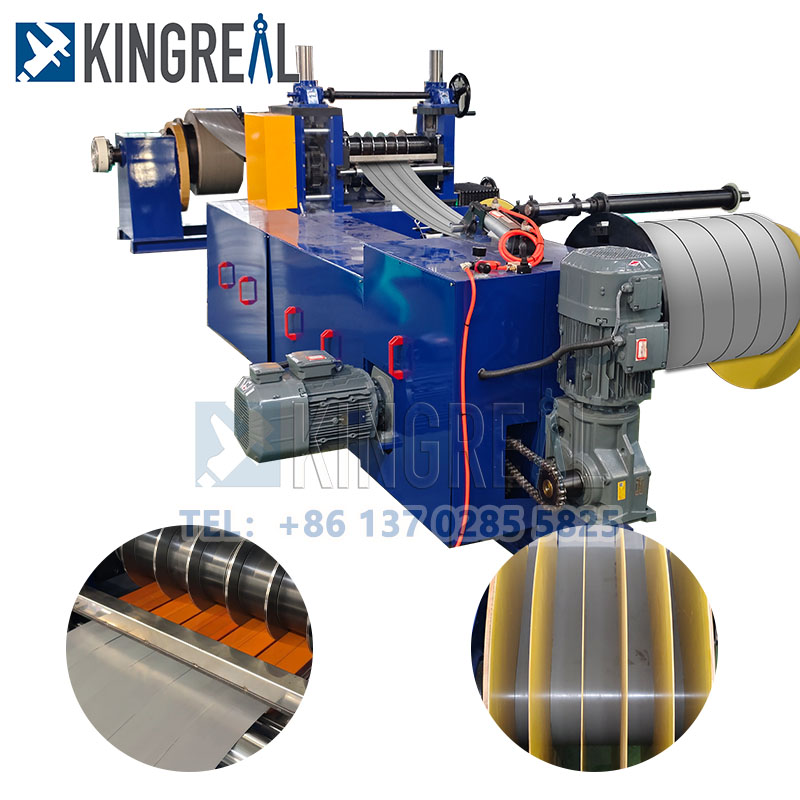

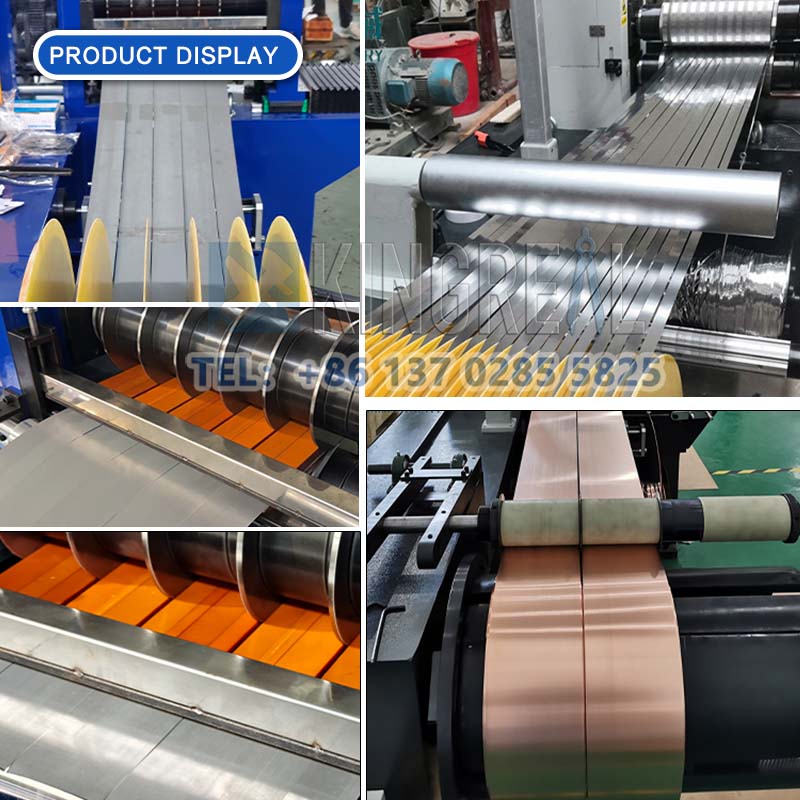

„Kingreal Steel Sliitter“ siūlo aPaprasta ritės pjaustymo mašinaKlientams, turintiems mažesnį biudžetą. Ši paprasta ritės pjūvio linija pirmiausia naudojama plačioms ritėms supjaustyti į siaurą juosteles, pritaikytas kliento poreikiams, ir tada atsukite jas į gamybos liniją.

Ši paprasta ritės pjaustymo mašina yra skirta patenkinti klientų poreikius, turinčius mažesnį tikslumo ir ritės pločio reikalavimus. „Kingreal Steel Sliitter“ taip pat siūlo supaprastintą paprastos ritės pjūvio linijos versiją. Ši paprasta ritės pjaustymo mašina sumažina įrangos reikalavimus, kartu tenkinant paprastos ritės pjūvio linijos poreikius.

Tiek paprasta ritės pjaustymo mašina, tiek standartinė metalinė pjaustymo mašina gali apdoroti įvairias metalines medžiagas, įskaitant šaltai valcuotą ir karštai valcuotą anglies plieną, silicio plieną, skardinę, nerūdijantį plieną ir dengtas medžiagas ir kt.

Paprastos ritės pjaustymo mašinos darbo eiga

Įkeliama ritė → DeLoying → Suspaudimas → Kirpimas → kilpos → Vadovas → Smulkinimas → Atsukimas į laužą → kilpos → įtempimas → Atkūrimas → iškrovimo ritės

Paprastos ritės pjūvio linijos parametrai

Modelis	Medžiagos storis (mm)	Medžiagos plotis (mm)	Juostelių skaičius	Greitis	Ritės svoris	Pastaba
1 modelis	0,1–1	80-350	8-30	50–100	3	Techninius parametrus ir įrangos konfigūraciją galima nustatyti atsižvelgiant į klientų poreikius
2 modelis	0,2-2	80-350	6-30	50–150	3
3 modelis	0,2-2	80–450	6-30	50–150	5
4 modelis	0,2-2	80-650	6-30	50–150	7
5 modelis	0,2-2	80-800	6-30	50–150	7
6 modelis	0,1–1	500-1300	12-30	50-200	7/15
7 modelis	0,3–2	500-1600	12-30	50-200	7/15
8 modelis	0,3–3	500-1600	8-30	50-180	15
9 modelis	0,3–3	900-1800	8-30	50-180	20
10 modelis	1-4	900-1600	6-30	50–120	20
11 modelis	1-6	900-1600	6-30	30–80	30
12 modelis	2-12	900-1600	5-30	20-50	30

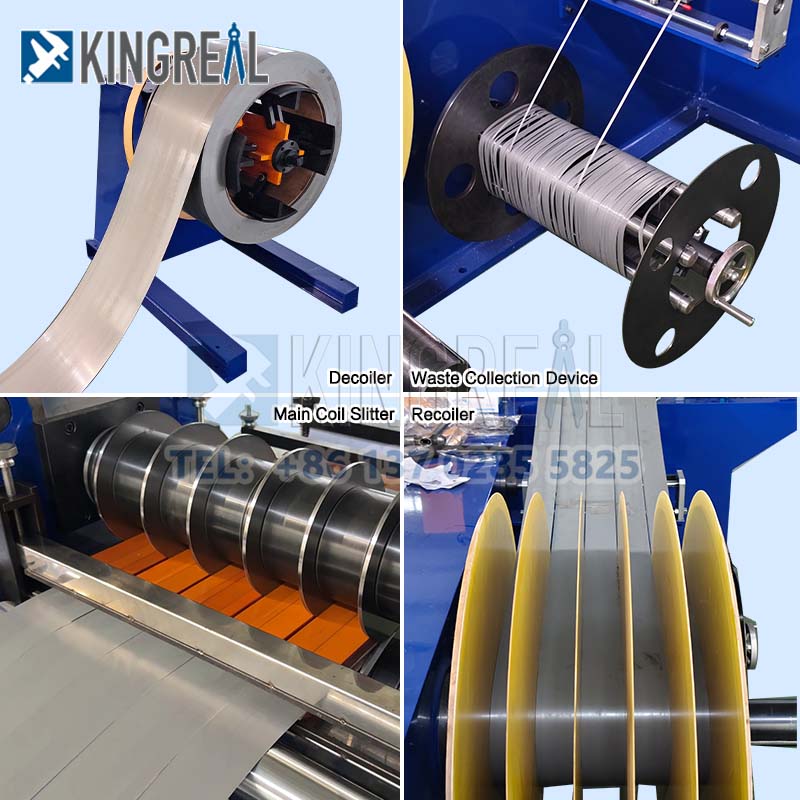

Pagrindiniai paprastos ritės pjūvio linijos komponentai

a. Hidraulinės ritės pakrovimo vežimėlis, skirtas paprastam ritės pjaustymo mašinai

1. Pagrindiniai komponentai: suvirinta plieninė konstrukcija, judantys ratai, keturios kreipiamosios kolonos, pavaros velenas ir kt.

2. Maksimali apkrova: 10 tonų, 1,1 kW cikloidinis kaiščių variklis, kelionės greitis 6 m/min.

3. Hidraulinė pavara: gali pakelti ritinius, esančius mažiau nei 10 tonų aukštyn ir žemyn, o maksimalus taktas yra 500 mm. Hidraulinis cilindras: fa-ulin125 mm (vienas rinkinys).

b. Hidraulinis paprastos ritės pjūvio linijos denileris

1) Pagrindiniai komponentai: suvirinta plieninė konstrukcija, keturi arkiniai peiliukai, pleišto formos stumdoma pagrindas, mandrai, šoninės plokštelės, guoliai, guolio sėdynė, pneumatinis disko stabdys ir kt.

2) Plėtros ir įtraukimo diapazonas: φ460 mm iki φ520 mm × 850 mm.

3) Maksimali apkrova: 10 tonų.

4) hidraulinė pavara: išsiplėtimas ir atsitraukimas atliekamas naudojant push-pull hidraulinius cilindrus; Hidrauliniai cilindrai: FA-ulin200 mm (1 rinkinys)

5) Variklio galia: 4,0 kW cikloidinis kaiščių variklis + keitiklis, grandinės varomas tiekimas

6) Paspauskite ritinėlį: 1,1 kW cikloidinis kaiščio variklis

c. Hidraulinė atraminė rankena paprastam ritės pjaustymo mašinoje

Tikslas: palaiko pagrindinę „DeCoiler“ ranką ir padidina ritės sukimosi inerciją.

Vienos rankos struktūra, hidraulinio cilindro pakėlimai ir nuleidžia.

Nusileidimo metu atraminė ranka pakyla, kad palaikytų „DeCoiler“ ranką; Pakrovimo metu atraminė ranka nusileidžia.

d. Peeler, Paspauskite volelį, hidraulinę šlyti

Pagrindinė struktūra: suvirinta plieninė plokštė

Paspauskite volelį: φ250 × 1050 mm, besiūlis vamzdis, poliuretano gumos danga, 18,5kW įprastas variklis su kintamo dažnio pavara

Hidraulinė šlyti

Pjaustytuvas: keturių pusių ašmenys, Medžiaga: CR12MOV, kietumas: 60 ± 1

Hidraulinė pavara: hidraulinis cilindras: FA-ulin100mm, 2 rinkiniai

e. Paprastos ritės pjaustymo mašinos kilpų duobė ir tiltas

Pagrindinė struktūra: suvirinta plieninė plokštė

Hidraulinė pavara: CA-UE 80mm, 1 hidraulinių cilindrų rinkinys

f. Rankiniai šoniniai vadovai, skirti paprastos ritės pjūvio linijai

1. Pagrindiniai komponentai: plieninė plokštė, presavimo ritinėlių agregatas, poliuretano guminis ratas, varžtas rankinis ratas, elektros reguliavimas ir kt.

2. Šoninio kreipiamojo ritinėliai: Medžiaga: CR12MOV, aukštos temperatūros gesinimas ir grūdintas, HRC 580-620, 2 ritinėliai iš abiejų pusių

g. Paprastos ritės pjaustymo linijos pjaustymo mašina

1. Pagrindiniai komponentai: plieninės plokštės struktūra, liejimo pagrindas, sinchroninė pavarų dėžė, kėlimo mechanizmas, sankabos jungtis, universali jungtis ir kt.

2. Pjaustytuvo velenu: 40CR, φ140 x 1050 mm, T-LOT 28 mm, vidutinio dažnio gesinimas ir grūdinimas, žemė, kietas chromas apdorotas, plyšio gylis 16 mm.

3. Pjaustytuvo išorinis skersmuo: φ280mm (pirkėjas pateiktas)

4. Fixing metodas: pjaustytuvo fiksavimas veržlėmis

5. Vieno reguliavimo laikiklio rinkinys medienos juostelėms pritvirtinti

6. Šoninės plokštės juda elektriniu, pjaustytuvo veleno pakėlimu ir mažesniu elektros energija sinchroniškai

7. Smulkinimo variklis: 45kW kintamosios srovės variklis + keitiklis

h. Atskiras laužo Winderis, skirtas paprastam ritės pjaustymo mašinai

Pagrindiniai komponentai: suvirinta plieno plokštės struktūra, kreipiamieji ritinėliai

Dvipusis laužo vinuotojas, teleskopinis mechanizmas, automatinė išleidimas, kintamos srovės variklio + keitiklio pavara

i. Kilpų duobė ir tiltas, skirtas paprastai ritės pjūvio linijai

Pagrindinis rėmas: suvirintos plieninės plokštės struktūra

Hidraulinė pavara: hidraulinio cilindro valdymo tilto pakėlimas ir apatinis: Ca-ulin 80mm (1 rinkinys)

j. Paprastos ritės pjaustymo mašinos plokštelių įtempimo stotis

Pagrindinė struktūra: plieninė plokštė, atskyrimas volelis, PU guma

Įtempimo trinkelė: vilna padengta

Volelis: φ500mm, PU guminis padengtas

Hidraulinė pavara: kontroliuoja plokštelės pakėlimą ir nuleidimą; Hidraulinis cilindras: FA-ulin100mm (2 rinkiniai)

k. Hidraulinė ritė, hidraulinis išstūmimas

Pagrindiniai komponentai: suvirinta plieninė konstrukcija, keturios plieninės plokštelės, pleišto formos stumdoma pagrindas, mandrai, šoninės plokštelės, guoliai, guolių blokai, stumiamo pulko hidraulinis cilindras, pavarų dėžės reduktorius, hidraulinis išstūmėjas, pneumatinis stabdys ir kt.

Atskleidimo skersmens diapazonas: φ480mm iki φ508mm × 850mm

„Push-Pull“ hidraulinis cilindras: fa-ulin150mm

Maksimali apkrovos talpa: 10 tonų

75kW kintamosios srovės variklis + keitiklis

Ø80mm Paspauskite ranką, hidrauliškai pakeliama

l. Hidraulinė atraminė rankena paprastam ritės pjaustymo mašinoje

Tikslas: palaiko pagrindinę ritės ranką ir padidina ritės sukimosi inerciją.

Vienos rankos struktūra, hidrauliškai pakeliama

Sukimo metu atraminė ranka pakelia aukštyn, kad palaikytų ritės ranką; Krovimo metu atraminė ranka pakyla žemyn.

m. Hidraulinis iškrovimo krepšelis, skirtas paprastai ritės pjūvio linijai

1) Pagrindiniai komponentai: suvirinta plieninė konstrukcija, kelionių ratai, keturios kreipiamosios kolonos, pavaros velenas ir kt.

2) Maksimali apkrovos talpa: 10 tonų, 1,1kW cikloidinis smeigtuko variklis, kelionės greitis: 6 m/min.

3) Hidraulinė pavara: gali pakelti ritinius iki 10 tonų, o maksimalus taktas yra 500 mm. Hidraulinis cilindras: fa-ulin125mm, vienas rinkinys.

N.hidraulinė sistema, skirta paprastam ritės pjaustymo mašinai

Pagrindiniai komponentai: 300 kg suvirinto plieno plokštelių alyvos bakas, įvairūs hidrauliniai vožtuvai ir alyvos grandinės plokštės.

Hidraulinė pavaros galia: E klasės 11 kW variklis, 30 ml poslinkis, normalus slėgis: 70 kg/cm², maksimalus slėgis: 140 kg/cm².

o. Elektros valdymo sistema, skirta paprastos ritės pjūvio linijai

1) Viena pagrindinė valdymo konsolė ir dvi pagalbinės valdymo spintelės palengvina ritės pakrovimą ir iškrovimą.

2) Maitinimo šaltinis: trijų fazių 380 V ± 10%, 50Hz ± 1Hz

3) Pagrindiniai komponentai ir programos: Visą liniją sudaro pagrindinė valdymo konsolė, pagalbinė valdymo pultas, skirtas „DeCoiler“, pagalbinė valdiklio konsolė, skirta atsinaujintojui, ir elektros valdymo spintelė. Visa paprasta ritės pjūvio linija naudoja centralizuotą valdymą. Pagrindinėje valdymo konsolėje yra skaitmeninis ekranas, aukšto ir mažo greičio reguliavimas, rankinis maitinimas, nuolatinis pjūvio ir gedimų aliarmo funkcijos. Visi komponentai yra importuojami arba iš gerai žinomų vidaus prekės ženklų. Jutiklinio ekrano valdymo sistema palengvina greičio ir kitų parametrų nustatymą ir reguliavimą. Jis gali lengvai perjungti rankinius, atskirtus ir automatinius režimus ir bet kuriuo metu gali stebėti kiekvieno komponento darbo būseną, kad būtų užtikrintas saugus ir efektyvus viso veikimo visas veikimas visamePaprasta ritės pjaustymo linija.
