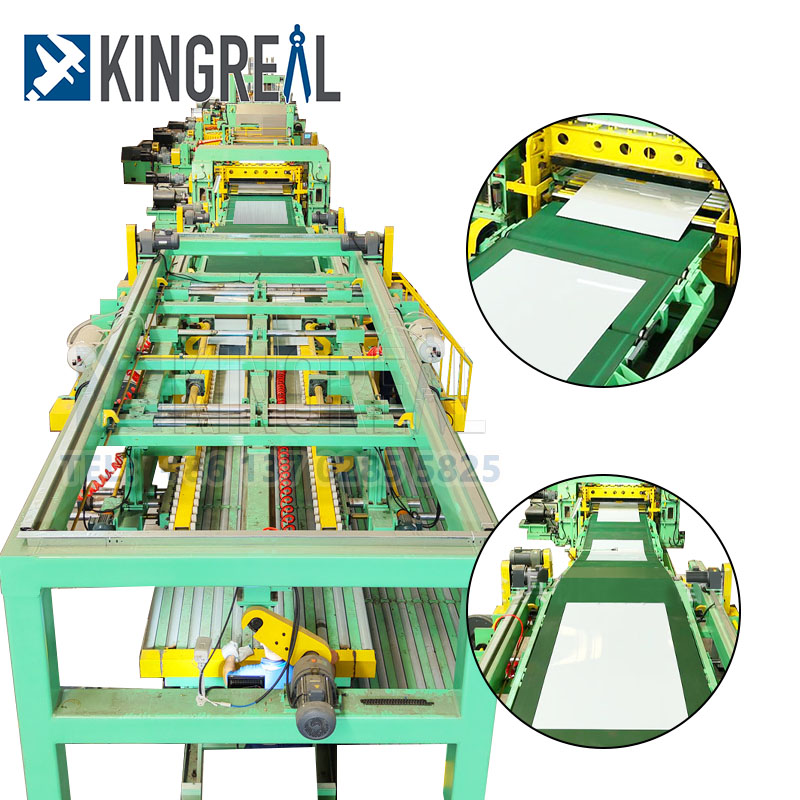

A plieno pjovimo iki ilgio mašinayra mašina, naudojama metalinėms ritėms apdoroti atliekant tokius procesus kaip išvyniojimas, išlyginimas, dydžio nustatymas ir kirpimas į plokščius norimo ilgio lakštus, o vėliau juos sukraunant. Plienas, supjaustytas pagal ilgį, tinka šalto ir karšto valcavimo anglinio plieno, silicio plieno, skardos, nerūdijančio plieno ir įvairių dengtų metalų apdirbimui. Plieno pjaustymo pagal ilgį staklės yra įvairių tipų, priklausomai nuo apdorojamos medžiagos storio ir medžiagos tipo bei kliento gamybos efektyvumo reikalavimų. Šiame straipsnyje bus pateikta išsami kiekvieno plieno pjovimo iki ilgio linijos aspekto apžvalga ir pateikiamos išsamios gairės.
Plieninę pjovimo pagal ilgį mašiną daugiausia sudaro šie komponentai:
Atsuktuvas plieno pjaustymo mašinai: išvynioja ritę ir paruošia ją tolesniam apdorojimui.
Atsuktuvas plieno pjaustymo mašinai: išvynioja ritę ir paruošia ją tolesniam apdorojimui.
Plieno išlyginimas iki ilgio linijos: Užtikrina lakšto lygumą, kad atitiktų kirpimo reikalavimus.
Tiektuvas plieno pjaustymo pagal ilgį mašinai: transportuoja išlygintą lakštą į kirpimo mašiną.
Plieno pjovimo iki ilgio linijai kirpimo mašina: atlieka kirpimo operaciją, nupjauna lakštą iki norimo ilgio.
Konvejeris, skirtas plieno pjaustymo pagal ilgį mašinai: perkelia nupjautą lakštą į krovimo mašiną. Krovimo įrenginiai tvarkingai sukrauna nukirptus lakštus, kad būtų lengva juos apdoroti.
Šiuose įrenginiuose paprastai integruotos mechaninės, elektrinės ir hidraulinės sistemos, užtikrinančios aukštą našumą ir automatizavimą bei paprastą ir patikimą veikimą. Plieninės pjovimo linijos atitinka aukštus pjovimo iki ilgio tikslumo ir lakštų plokštumo standartus, užtikrinant tvarkingą sudėjimą.
1. Klasifikavimas pagal medžiagos tipą
Plieno pjūvis iki ilgio linijos:
Juodųjų metalų, tokių kaip anglis ir mažai legiruotas plienas, kirpimo storis paprastai svyruoja nuo 0,5 iki 25 mm. Įrengti didelio stiprumo kirpimo įrankiai ir išlyginimo įtaisai, jie pirmiausia naudojami tokiose srityse kaip statybinės plieninės konstrukcijos, automobilių važiuoklės ir mašinų gamyba.
Nerūdijančio plieno pjaustymo pagal ilgį mašina:
Naudojant dilimui atsparius įrankius (pvz., karbidą) ir įbrėžimams atsparias konvejerio juostas, kad nerūdijančio plieno paviršius nesioksiduotų, pasiekiamas ±0,1 mm kirpimo tikslumas. Jie tinka naudoti, kai reikalinga aukšta paviršiaus kokybė, pavyzdžiui, virtuvės reikmenys, medicinos prietaisai ir cheminė įranga.
Spalvotųjų metalų pjovimas pagal ilgį:
Šios iki ilgio pjaustymo mašinos gali būti naudojamos aliuminio, vario ir kitų medžiagų ritėms kirpti, kad atitiktų konkrečius klientų poreikius. Šiose iki ilgio pjaustymo mašinose paprastai yra įrengti antistatiniai įtaisai ir lanksčios transportavimo sistemos. Jie tinka naudoti kosmose, elektroniniuose komponentuose ir apdoroti ličio baterijų elektrodus bei aukšto dažnio grandines.
 |
 |
 |
2. Klasifikavimas pagal automatizavimo lygį
Rankinis plieno pjovimas pagal ilgį:
Naudokite rankinį pakrovimą ir padėties nustatymą, mechaninį kirpimą ir mažą efektyvumą (≤20 ciklų per minutę). Jie tinka mažų partijų, kelių specifikacijų pagal užsakymą apdorojimui ir dažniausiai randami mažose gamybos įmonėse ir remonto dirbtuvėse.
Pusiau automatinė plieno pjovimo pagal ilgį linija:
1600mm
Visiškai automatinė plieno pjovimo pagal ilgį mašina:
Visiškai automatizuotas visas procesas (išvyniojimas, išlyginimas, dydžio nustatymas, kirpimas ir krovimas). Naudojant CNC sistemą (pvz., Siemens S7-300), jie gali pasiekti iki 80 ciklų per minutę efektyvumą, o padėties nustatymo tikslumas yra ±0,3 mm. Jie plačiai naudojami automobilių OEM, buitinės technikos plokščių gamybos linijose ir didelėse plieno konstrukcijų gamyklose.
3. Klasifikavimas pagal apdorojimo tikslumą
Įprasta tiksli plieno pjaustymo pagal ilgį mašina:
Šlyties tolerancija yra ±0,5 mm/m, lygumas ≤3 mm/m, tinka statybinėms plokštėms ir bendroms konstrukcinėms dalims.
Didelio tikslumo plieno pjovimas pagal ilgį:
Šlyties tolerancija yra ±0,1 mm/m, plokštumas ≤1 mm/m. Šiose plieno pjaustymo mašinose paprastai yra servo padavimo sistema ir lazerinis padėties nustatymas, tinkamas automobilių dangčiams ir tiksliųjų prietaisų korpusams.
Itin tikslus plienas, supjaustytas pagal ilgį:
Šlyties tolerancija yra ≤±0,05 mm/m. Šiose linijose naudojamas oro guolių transportavimas ir CNC hidraulinis kirpimas, tinka aviacijos ir kosmoso plokštėms ir mikroelektroniniams pagrindams.
4. Klasifikavimas kirpimo metodu
Spalvotųjų metalų pjovimas pagal ilgį:
Naudojant labai patikimas mechanines savybes ir brandžią bei stabilią elektrinę valdymo sistemą, šios pjovimo pagal ilgį pjovimo mašinos užtikrina didelio efektyvumo ir aukštos kokybės lakštinio metalo kirpimą. Jie pasižymi nenutrūkstamu, greitu ir visos linijos lygiavimu bei dideliu pjovimo iki ilgio tikslumu.
Rotacinis kirpimas, supjaustytas iki ilgio linijos:
Sukamoji kirpimo mašina pjovimo metu sukasi dideliu greičiu, pašalindama žymes, atsiradusias dėl kirpimo sustojimų. Šios rotacinės kirpimo mašinos yra tinkamos kirpimo operacijoms, kurioms reikalinga aukšta paviršiaus kokybė.
Sūpynių kirpimo mašina, pjaustoma pagal ilgį:
Lengvai perjunkite įrankius ir derinkite tikslius posūkio kampus, kad pasiektumėte didelio tikslumo specialios formos lakštinio metalo kirpimą. Su 0–30° svyravimo diapazonu jis tinka stačiakampio, trapecijos ir lygiagretainio formos lakštiniam metalui gaminti.
Fiksuoto kirpimo iki ilgio pjovimo mašina nustoja tiekti iš anksto nustatytu ilgiu, kad būtų užtikrintas pjovimo tikslumas. Todėl, palyginti su kitų tipų plieno pjaustymo mašinomis, šio tipo mašinos turi lėtesnį gamybos greitį.
 |
 |
 |
Renkantisplieno pjovimo iki ilgio mašina, rekomenduojama sutelkti dėmesį į šiuos parametrus:
- Plieno pjovimo iki ilgio linijos greičio suderinamumas: Plieno pjovimo iki ilgio mašinos ciklas turi atitikti išvyniojimo greitį, kad būtų užtikrintas gamybos efektyvumas.
- Įrankio suderinamumas su plieno pjovimo pagal ilgį linija: ašmenų medžiaga turi atitikti HRC58-62 standartus, o tinkamiausias pasirinkimas yra Cr12MoV arba DC53.
- Plieninio pjovimo pagal ilgį staklių valdymo sistema: rekomenduojama PLC sistema, palaikanti MODBUS-TCP, kad būtų užtikrintas sklandus integravimas su MES sistema.
-Plieninės pjovimo linijos sauga: dviejų stulpelių šviesos barjeras turi atitikti IP67 reitingą, o avarinio sustabdymo reakcijos laikas turi būti trumpesnis nei 0,1 sekundės, kad būtų užtikrintas saugus veikimas.
- Plieno pjaustymo pagal ilgį mašinos pritaikymo galimybės: aukštos kokybės tiekėjai turėtų turėti galimybę pateikti pritaikytus ritinėlių skersmenis (svyruoja nuo Ø80–160 mm), kad atitiktų įvairius klientų poreikius.
Viso gyvavimo ciklo valdymo metu reikėtų pabrėžti šiuos aspektusplieno supjaustyti iki ilgio linijos:
-Kassavaitinė plieno pjaustymo mašinos patikra: Reguliariai tikrinkite hidraulinės sistemos slėgį (išlaikomą 14-16 MPa) ir pavarų dėžės alyvos lygį (žiūrėjimo stiklas turi būti ties 2/3 žyma).
- Kas ketvirtį plieno pjovimo pagal ilgį linijos priežiūra: pakeiskite tepalus darbiniuose ritininiuose guoliuose; Rekomenduojamas tepalas NLGI#2 ličio pagrindu.
- Plieninio pjovimo pagal ilgį staklių kasmetiniai patikrinimai: niveliavimo ritinėlio koaksiališkumas turi būti pakoreguotas iki mažesnio nei 0,02 mm, o servo variklio daviklis turi būti sukalibruotas.
- Išmanus plieno pjovimo pagal ilgį linijos stebėjimas: įdiekite vibracijos jutiklius ir nustatykite neįprastus įspėjimo slenksčius (pvz., aliarmą, kai pagreitis viršija 0,5 g), kad užtikrintumėte saugų įrangos veikimą.
