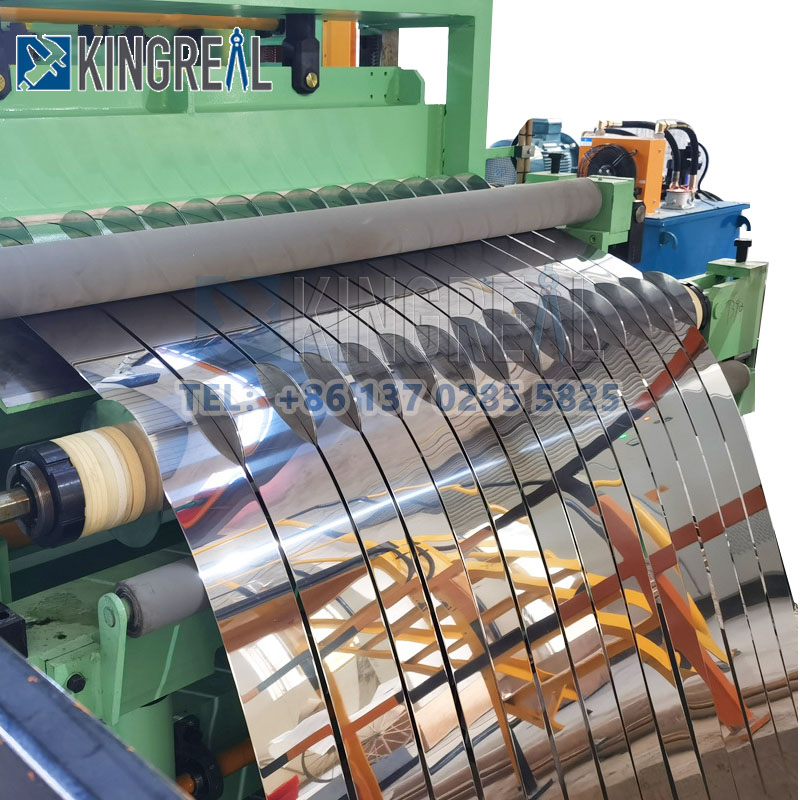

Metalo pjaustymo staklėsnaudojami siauroms juostoms, atitinkančioms klientų reikalavimus, gaminti iš metalinių ritinių, tokių kaip nerūdijantis plienas, plienas, aliuminis, varis, karšto valcavimo, šalto valcavimo ir PPGI, naudojant tokius procesus kaip išvyniojimas, pjaustymas ir atsukimas. Šios metalo pjaustymo linijos plačiai taikomos metalo apdirbimo srityje. Metalo pjaustymo staklės, kurios yra pagrindinė smulkaus metalo ritinių apdorojimo grandis, sujungia žaliavas su galutinių produktų gamyba. Tarp jų ypač didelė metalo pjaustymo linijų paklausa tokiose srityse kaip automobilių dalys, buitinės technikos korpusai ir vamzdžių gamyba.
Decoiler naudojamas metalinėms ritėms, pvz., plieninėms ir aliuminio juostoms, stabiliai atlaisvinti, neleidžiant ritėms nukrypti ar netolygiai įtempti. Paprastai dekoileryje su metalo pjaustymo mašina yra ritės atraminis velenas ir įtempimo valdymo sistema. Kai kurios metalo pjaustymo staklės turi ir automatinį centravimo įrenginį, pritaikytą prie įvairaus pločio/storio metalinių ritinių.
- Metalo pjaustymo linijos išvyniojimo įrenginys
Decoiler naudojamas metalinėms ritėms, pvz., plieninėms ir aliuminio juostoms, stabiliai atlaisvinti, neleidžiant ritėms nukrypti ar netolygiai įtempti. Paprastai dekoileryje su metalo pjaustymo mašina yra ritės atraminis velenas ir įtempimo valdymo sistema. Kai kurios metalo pjaustymo staklės turi ir automatinį centravimo įrenginį, pritaikytą prie įvairaus pločio/storio metalinių ritinių.
- Metalo pjaustymo linijos kreipimo ir išlyginimo blokas
Įrengiantmetalo pjaustymo linijaSu Guiding & Leveling Unit siekiama ištaisyti ritės lenkimą ir susiraukšlėjimą transportavimo metu, užtikrinant, kad ritė į išilginį pjovimo etapą patektų plokščia ir sumažintų vėlesnes pjovimo klaidas. Be to, išlyginamasis efektas tiesiogiai paveiks galutinės pjaustymo lentos lygumą, išvengiant šiurkščių pjovimo briaunų, atsirandančių dėl ritės nelygumo.
vidutinio našumo pjaustymo mašina
Metalo pjaustymo mašina supjauna plačias metalines rites į siauras juosteles pagal iš anksto nustatytą dydį, naudodama kelis pjaustymo peilių rinkinius. Tarp jų metalo pjaustymo mašinos peilių grupių atstumo reguliavimo tikslumas paprastai yra ±0,1 mm. Ašmenų medžiagą parinks KINGREAL STEEL SLITTER inžinieriai pagal kliento apdirbamų medžiagų pobūdį, pavyzdžiui, greitaeigį plieną, kietąjį lydinį, Suderinama su skirtingo kietumo metalais.
- Metalo pjaustymo staklės apvijos blokas
Siauros metalinės juostelės po pjaustymo tvarkingai susukamos į ritinius, kad vėliau būtų lengviau sandėliuoti, transportuoti arba tiesiogiai patekti į kitą apdorojimo procedūrą (pvz., štampavimą, lenkimą). Apvijos įtempimas turi būti suderintas su pjovimo greičiu, kad juostelė vyniojant neišsitemptų ir nesideformuotų ar atsipalaiduotų, užtikrinant gatavos ritininės medžiagos sandarumą.
1 veiksmas: ritės patikrinimas ir metalo pjaustymo linijos parametrų nustatymas
Išbandykite medžiagą (pvz., anglinį plieną, nerūdijantį plieną, aliuminio lydinį, silicio plieną ir kt.), metalinės ritės storį (0,2–16 mm) ir plotį bei suderinkite atitinkamus ritės parametrus.metalo pjaustymo linija. Į įrangos valdymo sistemą įveskite pagrindinius parametrus, tokius kaip pjovimo plotis, apvijos greitis ir įtempimo vertė.
2 veiksmas: išvyniokite ir išlyginkite metalo pjaustymo liniją
Paleiskite dekoilerį, kad atlaisvintumėte ritės medžiagą, sulygiuokite jį per kreipiamąjį mechanizmą, o tada pašalinkite vidinį ritės medžiagos įtempimą per išlyginimo volelį, kad užtikrintumėte, jog ritės medžiaga sklandžiai patektų į pjovimo procesą.
3 veiksmas: tikslus metalo pjaustymo mašinos pjaustymas
Pjaustymo peilių grupė atlieka išilginį ritės pjovimą iš anksto nustatytais intervalais ir tuo pat metu fiksuoja ritę per presavimo mechanizmą, kad pjovimo metu ritė nepasislinktų. Stebėkite kraštų pjovimo kokybę realiuoju laiku (pvz., kad nebūtų įbrėžimų ir nesusilenktų briaunų) ir tiksliai nustatykite įrankių rinkinio slėgį arba greitį pagal situaciją.
4 veiksmas: metalo pjaustymo mašinos atatranka
Siauros juostelės po pjovimo patenka į atbulinį ritinėlį per kreipiamąjį volelį ir suvyniojami į ritinius pagal iš anksto nustatytą įtempimą. Kai kuriuose modeliuose yra automatinio pjaustymo ir etikečių klijavimo funkcijos
 |
 |
Atsižvelgdama į skirtingus klientų poreikius, KINGREAL STEEL SLITTER sukūrė įvairių tipų metalo pjaustymo linijas. Toliau pateikiamas metalo pjaustymo mašinos gamybos planas.
Pagal metalo medžiagą: nerūdijančio plieno ritės pjaustymo mašina, plieno juostelių pjaustymo mašina, silicio plieno ritės pjaustymo mašina, aliuminio ritės pjaustymo mašina....
Pagal medžiagos storį:lengvos apkrovos pjaustymo mašina(0,2–3 mm),vidutinio našumo pjaustymo mašina(3–6 mm),sunkiasvorė pjaustymo mašina(6-16 mm).
Pagal automatizavimo laipsnį:pilnai automatinė metalo pjaustymo mašina, pusiau automatinė metalo pjaustymo linija.
Pagal pritaikymą:didelio greičio metalo pjaustymo mašina, dvigubos pjovimo galvutės ritės pjaustymo mašina, diržo įtempimo ritės pjaustymo mašina.
1 problema: pjaunant kraštą atsiranda įtrūkimų ir užlenktų briaunų
Galimos priežastys: ašmenų susidėvėjimas/pasyvavimas, netinkamas ašmenų grupių atstumo reguliavimas ir pjovimo greičio ir metalo medžiagos neatitikimas.
1 sprendimas: reguliariai tikrinkitemetalo pjaustymo linijair pakeiskite peilius, perkalibruokite ašmenų grupių atstumą ir sureguliuokite pjovimo greitį pagal metalo kietumą.
2 problema: per didelis juostų pločio nuokrypis po pjovimo
Galimos priežastys: netikslus ritės centravimas, nepakankamas įrankių grupės padėties nustatymo tikslumas ir įtempimo svyravimai, dėl kurių ritė pasislenka.
2 sprendimas: patikrinkite metalo pjaustymo mašinos kreipiamojo mechanizmo centravimo funkciją, perkalibruokite peilių grupės padėties nustatymo sistemą ir optimizuokite įtempimo valdymo parametrus.
3 problema: po apvyniojimo ritininė medžiaga atsipalaiduoja arba susiraukšlėja
Galimos priežastys: nepakankamas arba netolygus apvijos įtempimas, asinchroninis apvijos greitis ir pjovimo greitis, nepilnas ritės medžiagos išlyginimas.
Sprendimas: Sureguliuokite apvijos įtempimą iki tinkamos vertės, vienu metu optimizuokite pjovimo ir vyniojimo greitį ir patikrinkite, ar metalo pjaustymo staklėse nėra susidėvėję išlyginimo mašinos ritininiai velenai.
* Pjovimo proceso kokybės patikrinimas
Matmenų tikrinimas: naudokite suportus ir lazerinius pločio matuoklius, kad patikrintumėte siaurų juostelių pločio ir storio tikslumą, kad įsitikintumėte, jog jos atitinka užsakymo reikalavimus.
Vizuali apžiūra: patikrinkite vizualiai arba naudodami įrankius, ar nupjautas kraštas yra lygus, be įbrėžimų ir ar ritininės medžiagos paviršiuje nėra įbrėžimų ar raukšlių.
Eksploatacinių savybių patikrinimas: patikrinkite, ar dėl apdorojimo nebuvo pažeistos mechaninės metalo savybės po pjovimo (pvz., atsparumas tempimui).
*Kasdieninė metalo pjaustymo staklių priežiūra
Reguliarus valymas: pašalinkite metalines šiukšles iš vidausmetalo pjaustymo linijakad jis neįstrigtų įrankio sąrankoje arba nepakenktų kreipiamojo mechanizmo tikslumui.
Komponentų tepimas: reguliariai įpilkite tepalinės alyvos į judančias dalis, pvz., įrankio nustatymo grupės guolius ir išvyniojamus / pervyniojamus velenus, kad sumažintumėte susidėvėjimą.
Peilių priežiūra: Reguliariai poliruokite ir pasyvuokite peiliukus arba pakeiskite juos pagal susidėvėjimo laipsnį, kad nepakenktumėte apdorojimo kokybei dėl ašmenų problemų.
Sistemos kalibravimas: kalibruokite PLC valdymo sistemos parametrus kas mėnesį/ketvirtį, kad įsitikintumėte, jog metalo pjaustymo linija yra tikslios darbinės būklės.
