Vienas iš svarbiausių veiksnių, užtikrinančių siaurų juostų kokybę, yra tikslus pjaustymas. Nesvarbu, ar nerūdijantis plienas, plienas, aliuminio lydinys, varis, PPGI, šalto valcavimo ar karšto valcavimo, griežtų leistinų nuokrypių laikymasis pjaustymo metu tiesiogiai priklauso nuo produkto kokybės, tolesnio apdorojimo efektyvumo ir klientų pasitenkinimo. Siauros juostelės gali būti atmestos net dėl nedidelių plyšio pločio skirtumų, kraštų defektų ar medžiagos kreivumo pokyčių.
Taigi, kaip tinkamai valdyti aplieninės juostos pjaustymo linijapasiekti griežtas tolerancijas? Šiame straipsnyje nagrinėjami penki pagrindiniai aspektai: plieninės juostos pjaustymo mašinos sąranka, įtempimo valdymas, įrankių konfigūracija, medžiagų tvarkymas ir plieninės juostos pjaustymo linijos priežiūra.
Pradinė sąrankaplieno juostelių pjaustymo mašinayra labai svarbus norint pasiekti pjovimo toleranciją. Prieš paleidžiant reikia atsižvelgti į penkis pagrindinius aspektus:
- Plieninės juostelės pjaustymo linijos išlygiavimas: prieš paleisdami medžiagą patikrinkite įtvaro išlygiavimą (siekdami užtikrinti tikslų šerdies veikimą), pjaustymo ašį (lygiagrečią išvyniojimo / atsukimo ašiai) ir plieninės juostos pjaustymo mašinos pagrindą. Lazerinio išlygiavimo įrankiai naudojami siekiant užtikrinti tikslią komponentų padėtį, kad būtų išvengta klaidų, atsirandančių dėl nesutapimo.
- Magnetinės šerdies pasirinkimas ir montavimas: pasirinkite apskritą, tiesią magnetinę šerdį, kurios vidinis skersmuo atitinka plieninės juostos pjaustymo mašinos veleną. Įsitikinkite, kad jis yra patikimai sumontuotas, kad išvengtumėte paslydimo ar deformacijos. Šerdies koncentriškumo klaidos gali patekti į pjovimo apertūrą, todėl gali pakenkti krašto kokybei ir pločio tikslumui.
-Įrankio padėties nustatymas: tiksliai sureguliuokite įrankio padėtį, kad nustatytumėte pjovimo plotį pagal užsakymo specifikacijas, naudodami kalibravimo matuoklį arba patikrintą skaitmeninį plieno juostos pjaustymo linijos rodmenį. Prieš paleisdami patikrinkite, ar įrankis užsifiksavo vietoje, kad išvengtumėte poslinkių ir nesukeltų nukrypimų.
- Ritinio kreiptuvas: sureguliuokite pradinę kreiptuvo padėtį, kad ritinys būtų centruotas prieš įeinant į pjaustymo sritį, kad išvengtumėte netolygaus įtempimo ir pjovimo nuokrypio, užtikrinant matmenų stabilumą.
-Programos patikrinimas: jei plieninių juostų pjaustymo mašina yra programuojama, įsitikinkite, kad įkelta tinkama programa ir ar tokie parametrai kaip įtempimo kreivė ir pjaustymo greitis atitinka veikimo reikalavimus, kad būtų išvengta parametrų klaidų, kurios gali turėti įtakos leistiniesiems nuokrypiams.
 |
 |
Stabili įtampa yra labai svarbi norint sumažinti leistinus nuokrypius, todėl reikia valdyti keturias pagrindines sritis:
- Įtempimo nuoseklumas: palaikykite vienodą įtampą visojeplieno juostelių pjaustymo mašinaprocesas, nuo išvyniojimo, pjaustymo iki atsukimo. Medžiagos pločio pokyčiai, tempimas, briaunų bangavimas, nusilenkimas ir tolerancijos yra labai paveikti streso pokyčių.
-Zonų valdymas: Šiuolaikinės plieninės juostos pjaustymo linijos turi nepriklausomas įtempimo zonas, skirtas išvynioti, pjaustyti ir pervynioti. Apkrovos elementai ir įtempimo reguliatoriai turi būti reguliariai kalibruojami.
-Įtempimas turėtų būti nustatytas atsižvelgiant į medžiagos savybes: per mažas gali sukelti paslydimą ir prastą sekimą; per aukštas gali ištempti medžiagą ir sukelti krašto deformaciją.

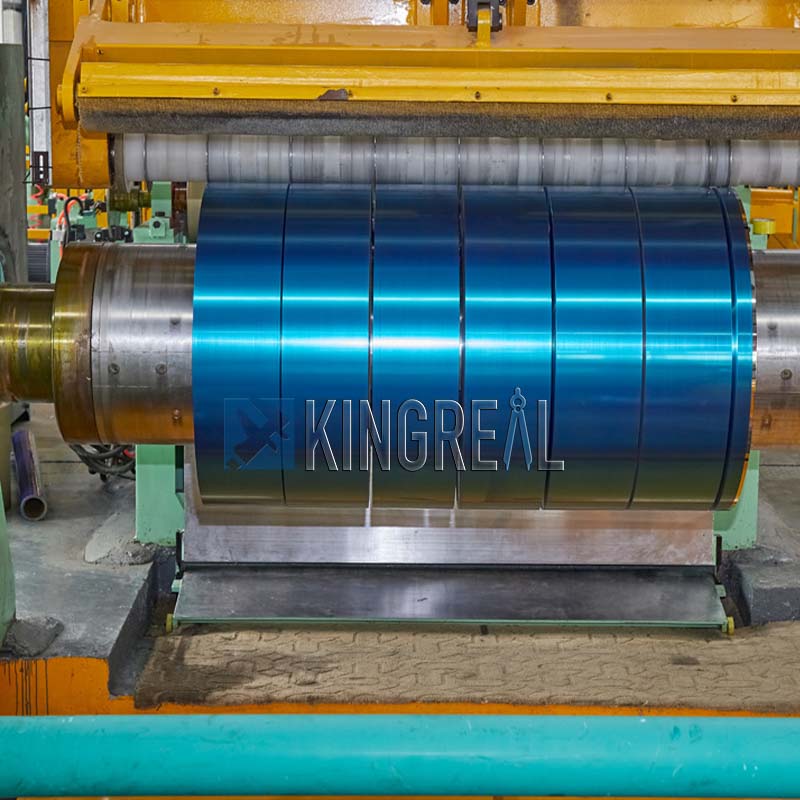

-Pervyniojimas: Suspaudžiamoms medžiagoms taikomas didesnis įtempimas prie šerdies, kuris palaipsniui mažėja didėjant ritinio skersmeniui, kad būtų užtikrintas stabilus ritinys be tempimo. Netinkamas kūgis gali pažeisti kraštą, netolygią apviją ir pakenkti pločio nuoseklumui.
- Medžiagų žinios: skirtingoms medžiagoms reikia skirtingų tempimo strategijų. Būtina žinoti medžiagos tamprumo modulį ir takumo ribą, kad būtų galima sukurti tinkamą įtempimo schemą, kad būtų išvengta materialinės žalos ar tolerancijos pažeidimų.
Įrankio nustatymai lemia pjovimo kokybę ir matmenų tikslumą, sutelkiant dėmesį į keturis pagrindinius aspektus:
-Įrankio aštrumas: nuobodus įrankis gali suspausti arba suplėšyti medžiagą, sudarydamas įbrėžimus ir pažeisdamas leistinus nuokrypius. Norint išlaikyti aštrias briaunas, turi būti nustatytas įrankio galandimo / keitimo grafikas, pagrįstas medžiagos nusidėvėjimo ypatybėmis ir apdorojimo ciklu.
-Įrankio tipas ir pjovimo būdas: pasirinkite įrankius pagal medžiagos ir pjovimo reikalavimus. Norėdami užtikrinti leistinus nuokrypius, rinkitės tarp kirpimo skraidyklėmis (nepertraukiamas didelio greičio), rotacinio kirpimo (didelio tikslumo) arba fiksuoto kirpimo (pertraukiamo mažų partijų) kirpimo.
-Kampo optimizavimas: skustuvo tipo plieninių juostelių pjaustymo mašinoms sureguliuokite ašmenų kampą pagal medžiagą, kad subalansuotumėte pjovimo kokybę ir įrankių nusidėvėjimą. Tiksliai sureguliuokite tarpą ir persidengimą tarp viršutinių ir apatinių peilių kirpimo tipo plieninių juostelių pjovimo linijoms (žr. gamintojo diagramą ir atsižvelkite į medžiagų savybes). Dėl netinkamo tarpo arba persidengimo gali atsirasti įbrėžimų ir šiurkščių kraštų.
-Veikimo stabilumas: įsitikinkite, kadplieno juostelių pjaustymo mašina's ašmenų vežimėlis yra lygiagretus ašmenų ašiai, o radialinis besisukančių ašmenų nutekėjimas yra sumažintas, kad būtų išvengta "pleškėjimo" žymių ir nestabilios krašto kokybės.
 |
 |
Standartizuotas medžiagų tvarkymas gali užkirsti kelią medžiagų sąlygotiems tolerancijos svyravimams. Sutelkite dėmesį į keturias pagrindines sritis:
-Sąnario vientisumas: naudokite stiprias, vienodo storio jungtis, kad išvengtumėte jungties gedimo arba per didelio storio, dėl kurio įranga gali užstrigti, įtempti svyravimai ir pažeisti nupjautą kraštą.
-Krašto valdymas: Aktyvūs juostos kreiptuvai naudojami siekiant užtikrinti, kad juosta būtų centruota pjovimo srityje, taip užkertant kelią juostos nuokrypiams, dėl kurių atsiranda netolygus plotis ir bloga išorinio juostos krašto kokybė.
- Ritinio tvarkymas: ritiniams pakrauti ir iškrauti naudokite kranus ir velenų keltuvus. Venkite smūgių ar kritimų, kurie gali pažeisti šerdį ir paveikti jos koncentriškumąplieninės juostos pjaustymo linijaįrengimas. Atsargiai tvarkykite gatavus ritinius, kad nepažeistumėte kraštų ir nesugadintumėte.
- Šiukšlių tvarkymas: laikykite pjaustymo vietą švarią ir nedelsdami pašalinkite šiukšles, kad jos nenukreiptų rulono, netrukdytų pjaustytuvui arba neįstrigtų ritinyje ir nepakenktų kokybei ir leistiniems nuokrypiams.
Priežiūra užtikrina stabilumąplieninės juostos pjaustymo linijaveikimo ir tolerancijos tikslumas, sutelkiant dėmesį į penkias pagrindines sritis:
-Prevencinė priežiūra: pagal gamintojo grafiką patikrinkite komponentų išlygiavimą, guolius, diržo įtempimą, pavarų susidėvėjimą ir pneumatines / hidraulines sistemas ir nedelsdami pašalinkite galimas problemas.
- Tepimo valdymas: sutepkite pagal nurodytą laiką, kiekį ir tipą, kad išvengtumėte perteklinio tepimo (prasto šilumos išsklaidymo) arba nepakankamo tepimo (didelės trinties), dėl kurių gali susidėvėti ir vibruoti komponentai.
- Komponentų susidėvėjimo patikra: Reguliariai tikrinkite pagrindinius komponentus, tokius kaip guoliai, velenai ir krumpliaračiai, ir nedelsdami pakeiskite visus labai susidėvėjusius komponentus, kad vibracija, slydimas ir nesutapimas nepaveiktų leistinų nuokrypių.
-Kalibravimas ir priežiūra: reguliariai kalibruokite įtempimo jutiklius, apkrovos daviklius ir skaitmenines padėties nustatymo sistemas, kad išvengtumėte matavimo klaidų, kurias sukelia nekalibruoti instrumentai, kurios gali turėti įtakos parametrų nustatymams.
-Valymas: nuvalykite plieninių juostų pjaustymo mašiną nuo dulkių, riebalų ir šiukšlių, ypač aplink guolius, kreipiamuosius bėgius ir jutiklius, kad užtikrintumėte sklandų veikimą ir palengvintumėte problemų aptikimą.
