Avisiškai automatinė plieno pjaustymo linija, kryžminio tipo turniketo ritės laikymo rankena atlieka pagrindinį vaidmenį, padedanti užtikrinti sklandų metalinių ritinių judėjimą ir tvarkymą, kai jie teka įvairiais apdorojimo etapais. Jis yra vienas iš pagrindinių pagalbinių komponentų, užtikrinančių didelio efektyvumo, nuolatinę gamybą visiškai automatinėse plieno pjaustymo mašinose. Kuriant visiškai automatines plieno pjaustymo linijas, KINGREAL STEEL SLITTER paprastai apima šį komponentą, kad padidintų viso gamybos proceso automatizavimo lygį ir sumažintų rankinio įsikišimo poreikį.
Kryžminio tipo turniketo ritės laikymo rankenos yra pagrindiniai ritės laikymo ir tvarkymo komponentai, specialiai sukurti papildytivisiškai automatinės plieno pjaustymo staklės. Pagrindinė jų funkcija yra tvarkingas gatavų ritinių laikymas ir efektyvus tvarkymas iš karto po to, kai jie buvo apdoroti visa automatine plieno pjaustymo linija; tuo pačiu metu jie gali padėti laikinai saugoti ir perkelti žaliavų ritinius. Jie tarnauja kaip svarbus centras, sujungiantis įvairius pjaustymo proceso etapus, įskaitant pjovimą, atsukimą ir pakavimą, kad būtų užtikrinta sklandi darbo eiga. Kryžminio tipo turniketo ritės laikymo svirties konstrukcija yra kruopščiai pritaikyta visiškai automatinės plieno pjaustymo mašinos gamybos poreikiams; paprastai susideda iš besisukančių svirties arba sijų, jos pagrindinė funkcija yra pritvirtinti ir pasukti ritinius, kad būtų lengviau laikinai saugoti arba vėlesnius apdorojimo etapus, tokius kaip pakavimas ir perkėlimas, taip užtikrinant nenutrūkstamą gamybos srautą.
Siekiant suderinti su visiškai automatinės plieno pjaustymo linijos automatizuotomis gamybos charakteristikomis, kryžminio tipo turniketo ritės laikymo svirties konstrukcija teikia pirmenybę suderinamumui su kitais mašinos komponentais. Tai užtikrina, kad jį galima lengvai integruoti su tvarkymo ir apdorojimo įranga, kad būtų sudaryta visa uždaro ciklo automatizuota gamybos sistema.
Kad būtų patenkinti visiškai automatinės plieno pjaustymo linijos automatinio valdymo reikalavimai, kryžminio tipo turniketo ritės saugojimo svirtis yra varoma variklio valdymo sistemos ir palaikoma PLC. Ši konfigūracija leidžia tiksliai nustatyti ir lanksčiai sukti ritinius, puikiai sinchronizuojant su visiškai automatinės plieno pjaustymo linijos gamybos ritmu.
Įvisiškai automatinės plieno pjaustymo staklės, kryžminio tipo turniketo ritės laikymo svirties montavimo vieta ir konstrukcinis dizainas yra optimizuoti specialiai visos automatinės plieno pjaustymo mašinos gamybos darbo eigai. Pagrindinis tikslas yra išspręsti iššūkius, susijusius su gatavų ritinių išleidimu, saugojimu ir perkėlimu gamybos proceso metu, taip padidinant bendrą automatinės plieno pjaustymo linijos gamybos efektyvumą. Tiksliau, kryžminio tipo turniketo ritės laikymo svirties komponentas yra visiškai automatinio plieno pjaustymo mašinos išmetimo vežimėlio gale. Jis veikia sinergijoje su atbuliniu ir iškrovimo vežimėliu, sukurdamas tikslią sąsają tarp pjaustymo operacijos ir vėlesnių gatavo produkto apdorojimo etapų ir galiausiai užtikrina, kad visiškai automatinės plieno pjaustymo linijos gamybos procesas išliktų nenutrūkstamas ir nenutrūkstamas. Pagrindinis KINGREAL STEEL SLITTER inžinierių suprojektuotas šio specifinio komponento, skirto visiškai automatinėms plieno pjaustymo staklėms, tikslas yra leisti nedelsiant perkelti gatavus plieno ritinius ant besisukančio stovo, kai tik pritvirtinami jų galiukai.
Tai leidžia visiškai automatiniam plieno pjaustymo staklių atbuliniam įtaisui pradėti vynioti kitą ritę realiu laiku – nelaukiant, kol gatavą produktą transportuoja viršutinis kranas – taip iš esmės sutrumpėja prastovos, kurias sukelia su kranu susiję vėlavimai, ir pašalinami tolesni pakavimo operacijos trukdžiai. Todėl tai efektyviai padidina automatinės plieno pjaustymo linijos faktines darbo valandas ir padidina jos valandinį gamybos pajėgumą. Be to, įdiegus kryžminio tipo turniketo ritės laikymo svirtį, viršutinis kranas nėra pririštas prie visiško automatinio plieno pjaustymo mašinos gamybos ritmo, todėl galima lanksčiau planuoti ir naudoti kitas sunkiasvorių kėlimo užduotis. Tai dar labiau optimizuoja cecho gamybos išdėstymą ir įrangos panaudojimą, užtikrinant sklandesnę ir efektyvesnę visiškai automatinės plieno pjaustymo linijos gamybos eigą.

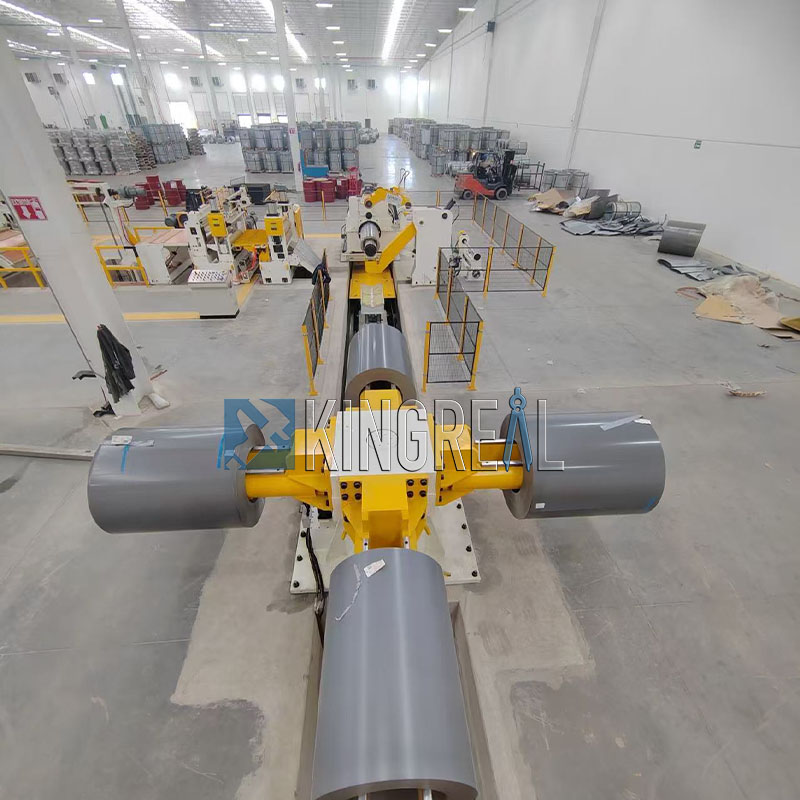

Pritaikant specifinius apkrovos reikalavimus ir visiškai automatinių plieno pjaustymo staklių eksploatacinę aplinką, kryžminio tipo turniketo ritės laikymo svirties konstrukcija ir savybės buvo kruopščiai suprojektuotos. Jame naudojama „kryžminė“ (180 laipsnių) dvipusė besisukanti stelažo konfigūracija, kurios vienos pusės keliamoji galia siekia iki 16 tonų. Tai leidžia be vargo tvarkyti dideles, sunkiųjų metalų ritinius, apdorojamus visiškai automatine plieno pjaustymo mašina, puikiai tenkindama griežtus sunkiųjų pramoninių pritaikymų, pavyzdžiui, plieno apdirbimo, reikalavimus. Kryžminio tipo turniketo ritės laikymo svirtis yra aprūpinta keturiomis laikymo svirtimis, galinčiomis vienu metu laikyti kelias baigtas rites, apdorotas visiškai automatine plieno pjaustymo linija. Tai dar labiau padidina linijos nuolatinės gamybos galimybes ir apsaugo nuo prastovų, atsirandančių dėl gatavų produktų kaupimosi. Kalbant apie galią, stelažo sukimąsi varo hidraulinis variklis per pavarų dėžės sistemą. Šis mechanizmas užtikrina sklandų veikimą ir didelę galią, garantuoja tikslius ir efektyvius sukimosi judesius. Stovas palaiko visą 360 laipsnių sukimąsi tiek pagal laikrodžio rodyklę, tiek prieš laikrodžio rodyklę, todėl galima lanksčiai prisitaikyti prie įvairių gatavų ritinių perdavimo krypčių ir laikymo reikalavimų, taip palengvinant sklandų derinimą su visiškai automatinio plieno pjaustymo mašinos iškrovimo vežimėliu ir pakavimo įranga.
Įrengimas avisiškai automatinė plieno pjaustymo mašinasu kryžminio tipo turniketo ritės saugojimo rankena žymiai pakelia jo automatizavimo lygį. Tai drastiškai sumažina rankinio įsikišimo poreikį, taip sumažinant fizinį darbo intensyvumą, susijusį su rankomis atliekamomis operacijomis, ir sumažinant gamybos nuostolius dėl žmogaus klaidų. Atliekant tradicines visiškai automatines plieno pjaustymo linijos gamybos darbo eigas, baigus pjaustymo procesą, reikia rankiniu būdu valdyti kraną, kad būtų galima pakelti gatavus ritinius iš atbulinės eigos vėlesniam pakavimui. Šis procesas ne tik atima daug laiko, bet ir pailgina automatinės plieno pjaustymo mašinos prastovos laiką, kol ji laukia, ir taip smarkiai pablogėja jos gamybos efektyvumas. Tačiau integravus kryžminės svirties ritės tvarkyklę, ši problema yra visiškai išspręsta: iš karto po to, kai visiškai automatinė plieno pjaustymo mašina baigia veikti, iškrovimo vežimėlis automatiškai transportuoja perpjautą gatavą medžiagą į kryžminio svirties tvarkyklę. Tada kryžminė svirtis perima gatavų ritinių priėmimą ir laikiną saugojimą, leisdama iškrovimo vežimėliui iš karto grįžti į visiškai automatinę plieno pjaustymo liniją ir padėti kitam gamybos ciklui – taip pasiekiamas sklandus pjaustymo, iškrovimo ir saugojimo etapų integravimas.
Viršuje montuojama pavaros sistema: besisukančiuose vartuose naudojama viršuje sumontuota pavaros sistema, kurią sudaro atraminės pavaros ir variklis, kuri palengvina priežiūrą. Ši konstrukcija užtikrina ir veikimo stabilumą, ir patikimumą.
Signalų ir mechaninės padėties nustatymas: besisukančiuose vartuose naudojama hibridinė padėties nustatymo sistema, kuri sujungia signalu pagrįstą aptikimą su mechaniniais stabdžiais, užtikrinant tikslų judėjimą ir tikslų ritių išdėstymą. Šis pažangus padėties nustatymo mechanizmas garantuoja saugų ir labai efektyvų veikimą.
Stabili ir patikima konstrukcija: Besisukantys vartai pasižymi tvirta rėmo konstrukcija, sukurta stabiliam veikimui. Galintis lengvai atlaikyti didelius krovinius, tai yra saugus ir patikimas sprendimas tvarkyti didelius, sunkius ritinius.
Ar norėtumėte daugiau sužinoti apie kitų komponentų funkcijas avisiškai automatinė plieno pjaustymo linija? Nedvejodami susisiekite tiesiogiai su KINGREAL STEEL SLITTER!
