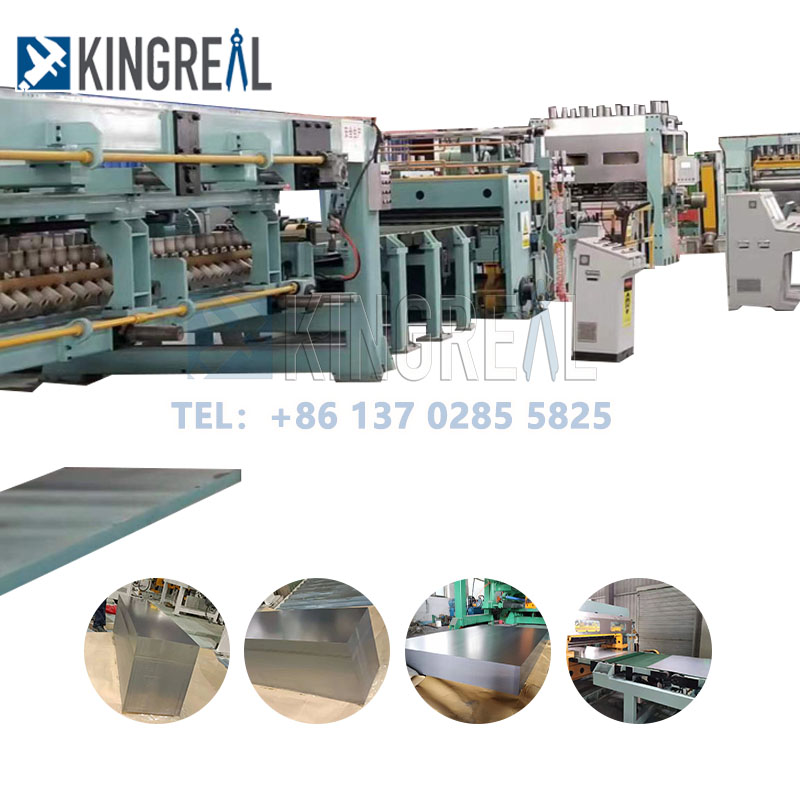

CR Coil Cut To Length Line – KINGREAL SLITER

CR ritės pjovimo pagal ilgį linija, pjovimo pagal ilgį mašina skirta 0,3–3 mm storio šaltai valcuotų medžiagų ritės pjovimui iki nurodyto pločio lakštinio metalo gaminio ir automatiniam krovimui. KINGREAL SLITTER pjovimo linijos sprendimas taip pat gali pjauti nerūdijančio plieno ritę, varinę ritę ir cinkuoto plieno ritę, o kirpimo linijos gamybos dizainas yra pritaikytas pagal skirtingų metalo žaliavų savybes.

Siųsti užklausą PDF parsisiųsti

Prekės aprašymas

Vaizdo įrašas apie CR ritę, nupjautą pagal ilgį – KINGREAL SLITER:

Iškirpti iki ilgio gamybos linijos aprašymas:

KINGREAL SLITTER CR ritės pjovimo į ilgį linija yra pjaustymo iki ilgio linija, specialiai sukurta metalinėms ritėms apdoroti iš originalios ritės, atliekant įvairius procesus, tokius kaip išvyniojimas, išlyginimas, pjaustymas pagal ilgį, apipjaustymas ir krovimas, kad būtų gautas nurodyto ilgio lakštinis metalas. Jis atitinka skirtingus mūsų klientų gamybos reikalavimus:

- Žaliava:

Karšto valcavimo plienas, šaltai valcuotas plienas, cinkuotas plienas, spalvotas plienas, didelio stiprumo plienas, nerūdijantis plienas, aliuminis, varis ir lydiniai;

- Storio diapazonas:

Šviesos įranga: 0,3-3MM.

Vidutinė įranga: 3-6MM

Sunkioji įranga: 6-20 mm

Darbo procesas:

metal cut to length machine

Pakrovimo vežimėlis – Hidraulinis atsuktuvas – Hidraulinis presavimas ir nukreipimas – Didelio tikslumo tiesintuvas – Pjovimo mašina – Automatinis krautuvas – Elektrinė valdymo sistema – Hidraulinė sistema

Konfigūracijos parinktys pjovimui iki ilgio linijos:

KINGREAL SLITTER, kaip šalto valcavimo iki ilgio linijų tiekėja, turinti daugiau nei 20 metų gamybos patirtį, yra įsipareigojusi klientams teikti įvairius dizaino sprendimus, kad atitiktų skirtingus jų gamybos poreikius.

Iškirpti iki ilgio linija gali derinti skirtingus komponentus pagal kliento reikalavimus, kad būtų galima apdoroti ir gaminti metalinius ritinius, o kiekviena linija turi atsižvelgti į žaliavą, storį ir ritinių apdorojimo poreikius, kad jie atitiktų komponentus. Dažniausiai pasirenkama dalis:

- Automatinis krovimas

Tikslus niveliavimas; grubus išlyginimas; dvigubi lygintuvai

Išlyginimo linijos tiesinimo mašina yra pagrindinis įtaisas, naudojamas ištaisyti formos defektus, tokius kaip metalinių plokščių, strypų ar vamzdžių lenkimas ir sukimas valcavimo, pjovimo ar transportavimo metu. Plokštė ištiesinama prieš kirpimo mašiną, kad būtų užtikrintas pastovus kirpimo ilgis, išvengta dydžio klaidų, atsirandančių dėl medžiagos lenkimo, ir užtikrinti, kad medžiaga būtų tiesi prieš kirpimą iki ilgio, taip pagerinant kirpimo tikslumą ir gatavo produkto kokybę.

- Apipjaustymo įrenginys

Pjaustymo iki ilgio linijoje apipjaustymo įtaisas yra įtaisas, skirtas pašalinti įbrėžimus, nelygumus ar medžiagos perteklių nuo metalinio lakšto krašto, siekiant pagerinti lakšto krašto kokybę ir atitikti matmenų tikslumo reikalavimus.

- Automatinis krovimas

Nupjauto ilgio kirpimo linijoje automatinis krovimas reiškia tvarkingą nupjautų metalo lakštų sukrovimą ir išvedimą pagal iš anksto nustatytas taisykles naudojant automatinę įrangą. Pagrindinis jos tikslas yra pagerinti gamybos efektyvumą, sumažinti rankinį įsikišimą ir užtikrinti krovimo kokybę.

Techninė specifikacija:

Žaliava	GI, CR, CS
Lakšto storis	0,3-4,0 mm
Lapo plotis	500-2000 mm
Išorinis ritės skersmuo	≤φ2200 mm
Vidinis ritės skersmuo	508 mm; 610 mm
Pjovimo greitis	0-60 m/min (reguliuojamas)
Sriegimo greitis	≤φ2200 mm
Galia	380V/50Hz/3Ph
Bendra galia	~200Kw

Išsami informacija apie pagrindinius komponentus:

Iškirpimo linija

Šio aparato pagalba apkrovą laikančią plieno ritę galima užspausti ir atidaryti, kad būtų pasiekta įtempimo išvyniojimo funkcija. Rėmo korpusas, ritė, transmisijos sistema, presavimo medžiagų sistema, įtempimo sistema, tepimo sistema ir hidraulinė sistema yra jo sudedamosios dalys.

Pavaros mechanizmas: sankabos mechanizmas realizuoja galios atskyrimą įprasto atvyniojimo ir pasyvaus medžiagos iškrovimo metu. Išvyniojimo veleną variklis stumia suktis, realizuodamas plieninės ritės išsiskleidimą ir galvutės padavimą.

Kėlimo ir susitraukimo sistema: pleišto formos slankiklis ir slankioji veleno sėdynė sukuria poslinkį dėl kylančio ir besitraukiančio cilindro įtempimo, taip suvokiant kilimą.

Didelio tikslumo niveliavimo mašina

Konstrukcija ir paskirtis: Nelygus plieno plokščių išlyginimas yra numatytasis tikslas. Išlyginimo mašinoje naudojama šešių sluoksnių ritininė konstrukcija. Norint pasiekti geriausią išlyginimo efektą, kiekvienas išlyginamasis volas yra apdorojamas tiksliai tekinant, grūdinant, chromuojant ir šlifuojant. Naudodama universalią movą, paskirstymo pavarų dėžė savarankiškai varo išlyginimo volus, todėl viena mašina gali suktis tiek pirmyn, tiek atgal.

Pjovimo iki ilgio mašina

1. Vieneto įrangos svoris: daugiau nei 600 tonų, sudėtinga struktūra, gamybos sunkumai, didelis surinkimo tikslumas, aukštas automatikos valdymo lygis.

2. Šlyties peilių lygiagretumas: 0,1 mm lygiagretumas garantuojamas viršutiniuose ir apatiniuose kirpimo peiliuose, kurių ilgis ne didesnis kaip 5,2 m.

3. Kirpimo ašmenų prošvaisa: minimalus 0,45 mm kirpimo ašmenų tarpas, kad būtų užtikrintas saugus ir stabilus kirpimas.

4. Pjovimo laikas ir tikslumas: per 3,6 sekundės gryno šlyties laiko 50 mm storio, 5 metrų pločio plieninė plokštė, užtikrinanti didelį tikslumą, aukštos kokybės kirpimą

Tarp techninių įrangos pranašumų yra šie:

Labai tvirtos, mažai deformuojančios rėmo savybės, užtikrinančios stabilų kirpimą ir žymiai pagerinančios šlyties kokybę.

Pernelyg subalansuota svyruojančių ritininių konvejerių technologija su nepriklausoma pavara sumažina plieno plokštės lenkimo deformaciją ir pagerina šlyties kokybę. Plona alyvos tepimo konstrukcija, alyvos rūmų sandariklio apsauga ir savaime sutepančių medžiagų naudojimas, siekiant supaprastinti konstrukciją ir pagerinti susidėvėjusių dalių tarnavimo laiką.
