Pjaustymo linijos mašina yra viena iš įprastų ritinių apdorojimo įrangos, kuri yra speciali pjaustymo pagal ilgį mašina, skirta apdoroti plieno plokštes iki tokio dydžio, kokio reikalauja klientai, išlyginant ir supjaustant jas iki ilgio. Stačiakampio plieno plokščių žaliavos, apdorotos Cut To Length Machine, dažniausiai naudojamos plieno, aliuminio, mašinų gamybos, automobilių, statybos ir kitose pramonės šakose.
Vaizdo įrašas apie iškirptą liniją
Pjaustymo linijos gamyba – KINGREAL PLIENO SKALYtuvas
Kaip vedantisPjovimo linijos mašinagamintojas Kinijoje,KINGREAL PLIENO SKALYtuvasyra įsipareigojusi teikti pritaikytus sprendimus, atitinkančius tikslius gamybos reikalavimus. Su per20 metų patirtis, KINGREAL STEEL SLITTER specializuojasi kuriant ir gaminant didelio tikslumo pjovimo pagal ilgį linijas mašinas, kurios padeda efektyviai ir tiksliai apdirbti metalą.
KINGREAL PLIENO SKALYtuvas atsidavimas naujovėms ir kokybei pelnė mums tvirtą reputaciją metalo apdirbimo įrangos pramonėje.KINGREAL STEEL SLITER Pjovimo pagal ilgį linijos mašinosyra labai vertinami dėl savo tikslumo, patikimumo ir stabilaus veikimo. KINGREAL STEEL SLITTER didžiuojasi, kad sėkmingai eksportavo KINGREAL STEEL SLITTER iki ilgio linijos mašiną į daugiau nei 10 šalių, įskaitant Saudo Arabiją, Rusiją, JAV, Braziliją ir Indoneziją, padėdami klientams visame pasaulyje pasiekti puikių gamybos rezultatų.
KINGREAL PLIENO SKALYtuvas „Geriausių sprendimų teikimas klientams“ yra daugiau nei šūkis; tai varomoji jėga už viską, ką darome. KINGREAL STEEL SLITTER siekia būti ne tik gamintoju – siekiame būti jūsų ilgalaikiu partneriu, padedančiu jūsų verslui išlaikyti efektyvią ir patikimą gamybą, kartu įgyjant konkurencinį pranašumą vietos ir pasaulio rinkose.
Susisiekite su mumis šiandien ir sužinokite, kaip KINGREAL STEEL SLITTER gali pasiūlyti puikų sprendimą jūsų verslo poreikiams!

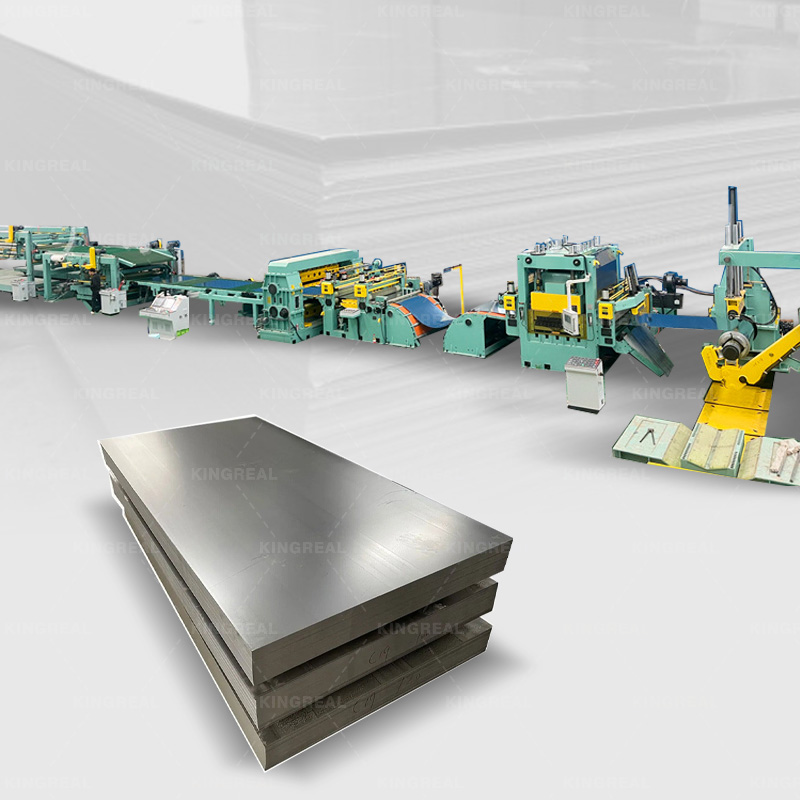

Pjovimo linijos mašina
Pjaustymo linijos mašinayra specializuota pjovimo sistema, skirta apdirbti įvairių medžiagų ir storių metalo ritinius. Jis ištiesina ir perpjauna ritinius iki reikiamų matmenų klientui, todėl užtikrina didelį tikslumą. Ši mašina taip pat turi automatinius krovimo ir kraštų apipjaustymo procesus, padidinančius „Cutt to Length Line“ mašinos automatizavimo lygį ir gatavo produkto tikslumą.
„Cut To Length Line“ sudaro pagrindiniai komponentai, tokie kaipatsuktuvas, niveliavimas, NC (skaitmeninis valdymas) ilgio valdymas, skraidančios šlyties ir krovimo įrenginiai. Siekiant užtikrinti sklandų ir efektyvų veikimą, yra integruoti papildomi įrenginiai, įskaitant medžiagų tvarkymo, buferio, nukreipimo, transportavimo ir iškrovimo mechanizmus.
Įprasti pjovimo pagal ilgį liniją mašinų parametrai
Ritės medžiaga:Plienas / Nerūdijantis plienas / Anglinis plienas / Cinkuotas plienas / Silicio plienas / Aliuminis / Vario lydiniai
Medžiagos savybės turi įtakos pjovimo linijos mašinos komponentų pasirinkimui.
Ritės storis: 2. Ritės plotis
Kuo storesnė medžiaga, tuo didesnė pjovimo jėga reikalinga mašinai. Skraidančios šlyties ir išlyginimo sistemos paprastai reguliuojamos pagal medžiagos storį.
Ritės plotis:500-2000 mm
Medžiagos plotis lemia išvyniojimo ir išlyginimo mazgų pločio dizainą, pritaikytą įvairiems lakštų pločiams.
Ritės svoris:Iki 35 tonų
Ritės svoris lemia ritės pjovimo mašinos dekoilerio apkrovą.
Darbo greitis: 20 - 80 m/min
Pjovimo greitis skiriasi priklausomai nuo medžiagos storio ir kietumo. Greitis reguliuojamas, kad atitiktų skirtingus gamybos efektyvumo reikalavimus.
Niveliavimo tikslumas: ±0,1 mm - ±0,5 mm
Išlyginimo blokas pašalina medžiagos bangas ir lenkimus, užtikrindamas lygumą, o tai tiesiogiai įtakoja galutinio produkto kokybę.
Pjovimo tikslumas: ±0,1 mm – ±0,2 mm
Skraidanti kirpimo sistema užtikrina greitą ir tikslų pjovimą, užtikrina pjovimo ilgio tikslumą ir atitinka pramonės aukšto tikslumo standartus.
Bendras energijos poreikis:80kW - 300kW
Bendra galia priklauso nuo mašinos konfigūracijos ir apdorojimo reikalavimų, užtikrinančių stabilų visų komponentų veikimą.
Pjovimo iki ilgio linijos mašinos darbo procesas
Vežimėlis ritės pakrovimui – Dekoileris ritės padavimui – 2 ritinėlių suspaudimo tiektuvas ritėms tiekti į priekį – 6 sluoksnių lygiavimo mašina tiksliam išlyginimui – Didelio tikslumo pjovimo pagal ilgį mašina – Juostinis konvejeris lakštams transportuoti – Automatinis krovimas
Iškirpti iki ilgio linijos komponentas
Hidraulinis atsuktuvas turi dvigubą atramą, dvigubo kūgio viršutinio slėgio mechanizmą, kuris patikimai suspaudžia plieninę ritę. Mašinos pagrindo judėjimą abiejuose galuose varo hidraulinis cilindras, užtikrinantis vienu metu pavaros ir centravimo funkcijas. Abiejuose dekoilerio galuose esantys pagrindiniai velenai turi pneumatinę diskinių stabdžių sistemą, kuri užtikrina didesnį saugumą ir tikslumą eksploatacijos metu.
Tiekimo ir išankstinio išlyginimo mašina naudoja dviejų ritinėlių suspaudimo ir padavimo sistemą kartu su penkių ritinėlių išlyginimo mechanizmu. Variklis varo viršutinį ir apatinį ritinėlį per reduktorių ir paskirstymo dėžę, sujungtą per universalų jungiamąjį veleną. Hidraulinis cilindras yra atsakingas už viršutinio ritinėlio reguliavimą ir nuspaudimą tiekimui, o elektros galia valdo viršutinį ritinėlį, kad būtų galima reguliuoti išlyginimą.
Siekiant užtikrinti sinchronizuotą veikimą su niveliavimo bloku, variklio valdymo sistema maitinama 590C serijos nuolatinės srovės valdymo sistema. Universalus jungiamasis velenas sukurtas naudojant pramoninį universalųjį veleną, kad būtų padidintas patvarumas ir sklandus veikimas.
Šoninis kreipimo mechanizmas yra esminis pjovimo į ilgį linijos mašinos komponentas, skirtas plieninėms juostoms nukreipti prieš joms pereinant per NC ilgio matuoklį. Šią sistemą daugiausia sudaro keturi pereinamieji ritinėliai, tvirtas rėmas, šeši vertikalieji ritinėliai ir sinchronizavimo įrenginiai. Stalas turi ritininio tipo dizainą be maitinimo.
Vertikalią ritinėlių grupę varo reduktorių variklis, kuris volus perkelia į centrą. Sistemoje taip pat yra liniuotė, rodanti kreipiančiosios vertikalios ritinėlių grupės angą, užtikrinančią tikslų plieninių juostų išlygiavimą viso proceso metu.
Šioje „Cut To Length Line“ mašinoje yra didelio našumo pjovimo sistema, skirta pjaustyti plieno lakštus į tikslius ilgius, išmatuotus NC ilgio matavimo mašina. Pjovimo procesą varo servo variklis, užtikrinantis greitą pjovimo greitį. Pjaunant įvairaus storio lakštus, tarpą tarp žirklių ašmenų galima greitai sureguliuoti naudojant servo variklį, valdomą per intuityvią žmogaus ir mašinos sąsają.
Sistemoje yra keturpusės žirklės su keičiamais ašmenimis, kurias galima naudoti pakaitomis, siekiant maksimalaus ekonominio efektyvumo. Pjovimo procesas vyksta iš apačios į viršų, užtikrinant, kad atplaišos būtų nukreiptos į viršų, veiksmingai išvengiant konvejerio juostos pažeidimo ir pagerinant bendrą medžiagų valdymą.
1600 mm pooli lõikamismasin, (0,3–3) MM × 1600 mm pooli lõikamismasin on kõige levinum teraspoolide lõikamismasin, mida kasutati erineva materjali mähise lõikamiseks määratud laiuseni ja seejärel mähise tagasikerimiseks. KINGREAL STEEL SLITTER saab kohandada 1600 mm pooli lõikamismasina disaini vastavalt kliendi tootmisvajadustele. Uusimate disainilahenduste saamiseks võtke ühendust KINGREAL STEEL SLITTERiga.
Lakšto nusileidimo metu jis palaikomas tiektuvu, kad sulėtintų kritimo greitį, efektyviai apsaugodamas lapo paviršių nuo pažeidimų. Fotoelektrinis jungiklis kontroliuoja krovimo kėlimo platformos nusileidimą, išlaikant tinkamą atstumą tarp stalviršio ir darbinio lygio, kad būtų užtikrintas sklandus ir tikslus krovimas.
Įprastas pjovimo iki ilgio linijos tipas
“Iškirpimo linija (CTL)yra labai svarbus metalo apdirbimo įrangos komponentas ir pastaraisiais metais buvo plačiai pritaikytas įvairiose pramonės šakose. Nuolat tobulėjant gamybai ir automatizavimui, „Cut To Length Lines“ taikymas išsiplėtė už tradicinių sektorių, tokių kaip statyba ir mašinos, dabar apima automobilių gamybą, buitinę techniką, atsinaujinančią energiją, aviaciją ir kt. Šios pramonės šakos vis labiau reikalauja aukštesnių medžiagų specifikacijų, apdorojimo tikslumo ir gamybos efektyvumo standartų.
, KINGREAL STEEL SLITTER specializuojasi kuriant ir gaminant didelio tikslumo pjovimo pagal ilgį linijas mašinas, kurios padeda efektyviai ir tiksliai apdirbti metalą.KINGREAL STEEL SLITER Pjaustymas pagal ilgįtobulėja siekdama individualizuoto pritaikymo ir lanksčių gamybos sprendimų, kad atitiktų šiuos pramonės poreikius.
"Skirtingo storio ritės paprastai reikalauja, kad "Cut To Length Line" būtų su ašmenimis, skraidančiomis žirklėmis ir skirtingų specifikacijų išlyginimo įtaisais. Norint užtikrinti sklandžią gamybos proceso eigą, storesnėms ritėms gali prireikti didesnės galios kirpimo įrangos ir galingesnių išlyginimo galimybių."
-Sunkus matuoklis, supjaustytas pagal ilgį
Heavy Gauge Cut-to-Length Line yra pjaustymo pagal ilgį linija mašina, specialiai naudojama storesnėms metalinėms ritėms (paprastai nuo 6 mm iki 25 mm storio) apdoroti. Lyginant su įprastomis pjovimo iki ilgio linijomis, storos plokštės kirpimo linijos turi didesnę kirpimo jėgą, stipresnę įrangos konfigūraciją ir sudėtingesnę valdymo sistemą, specialiai sukurtą storesnių medžiagų kirpimo poreikiams patenkinti.
-Vidutinio pajėgumo ritė, supjaustyta pagal ilgį
Vidutinio pajėgumo ritė, supjaustyta pagal ilgį yra specialiai naudojama metalinėms ritėms, kurių storis nuo 3 mm iki 6 mm, kirpti. Šio tipo kirpimo linija dažniausiai naudojama vidutinio storio plieno plokštėms, aliuminio plokštėms, nerūdijančiam plienui ir kitoms medžiagoms apdoroti ir tinka įvairioms pramonės šakoms, kurioms keliami aukšti dydžio ir paviršiaus kokybės reikalavimai. Vidutinio dydžio iki ilgio kirpimo linija turi gerą kirpimo tikslumo, greičio ir įrangos konfigūracijos pusiausvyrą ir gali patenkinti bendrosios gamybos aplinkos poreikius.
-Šviesos matuoklio ritė, supjaustyta pagal ilgį
Šviesos matuoklio ritės pjovimo pagal ilgį mašina, skirta plonoms metalinėms medžiagoms apdoroti. Jis gali tiksliai išlyginti, pjaustyti ir kirpti metalinius ritinius, kurių storis yra nuo 0,3 mm iki 3 mm, iki klientų pageidaujamo dydžio. Lengva pjovimo iki ilgio linija paprastai naudojama plonesnėms plieno plokštėms, nerūdijančio plieno plokštėms, aliuminio plokštėms ir kitoms medžiagoms apdoroti ir tinka gamybos aplinkai, kuriai keliami aukšti tikslumo ir paviršiaus kokybės reikalavimai.
Kompaktiška pjaustymo linija yra maža, efektyvi ir mažo ploto pjovimo iki ilgio mašina. Palyginti su tradicine kirpimo linija, kompaktiška pjaustymo linija yra kompaktiškesnio dizaino ir paprastai yra integruota, sujungiant kelias gamybos grandis (pvz., išvyniojimą, išlyginimą, pjovimą, kirpimą, krovimą ir kt.) į kompaktišką įrenginį, sumažinant įrangos plotą, išlaikant aukštą gamybos efektyvumą ir apdorojimo tikslumą.
-Pjovimo linija mašina su dvigubu krautuvu
Viena iš išskirtinių mūsų pjaustymo linijos ypatybių yra dvigubo krovimo konstrukcija, leidžianti vienu metu tvarkyti dvi medžiagos dalis. Ši naujovė žymiai padidina gamybos greitį ir padidina bendrą produktyvumą. Jei norite sužinoti daugiau apie šį efektyvų sprendimą, nedvejodami susisiekite su mumis šiandien!
-Skirtingo ilgio pjovimo mašina
"Iki ilgio linijos turi įvairius kirpimo tipus, kad atitiktų medžiagos storio, savybių, gamybos poreikių ir pramonės pritaikymo skirtumus. Šie įvairūs kirpimo metodai leidžia tiksliau pjauti, padidinti gamybos efektyvumą ir sumažinti medžiagų atliekas."
KINGREAL PLIENO SKALYtuvas Pjaustymo pagal ilgį mašinos privalumas
KINGREAL PLIENO SKALYtuvas Cut to Length Line yra kruopščiai suprojektuotas ir labai automatizuotas, kad atitiktų specifinius įvairių metalo lakštų pjovimo poreikius. Užtikrindamas, kad kiekvienas įrenginys užtikrintų efektyvų ir stabilų pjovimo našumą, KINGREAL STEEL SLITTER daugiausia dėmesio skiria gamybos efektyvumo didinimui ir medžiagų atliekų mažinimui. Be to, KINGREAL STEEL SLITTER techninė komanda siūlo pritaikytus gamybos sprendimus, kad patenkintų individualius klientų poreikius, optimizuodama pjovimo procesą skirtingoms pramonės šakoms.
Ritė, nupjauta iki ilgio, naudoja sudėtingą automatizuotą valdymo sistemą, įskaitant PLC (programuojamą loginį valdiklį), servovariklius ir didelio tikslumo koduotuvus. Ši pažangiausia technologija garantuoja, kad lakštai bus tiksliai nupjauti iki norimo ilgio, o tai žymiai padidina bendrą gamybos efektyvumą ir užtikrina tikslumą naudojant įvairių tipų medžiagas.
KINGREAL PLIENO SKALYtuvas Cut to Length Machine, aprūpintas dvigubu voleliu arba kelių ritinėlių išlyginimo įtaisu, efektyviai pašalina metalo lakštų bangas ir lenkimus. Tai užtikrina, kad kiekvienas lapas yra labai plokščias ir vienodas, atitinkantis griežtus kokybės standartus, kurių reikalauja mūsų klientai. KINGREAL STEEL SLITTER išlyginimo mechanizmas idealiai tinka aukštos kokybės gatavų gaminių gamybai, prisidedant prie bendro pjovimo iki ilgio linijos našumo.
KINGREAL PLIENO SKALYtuvas pjovimo staklės siūlo ±0,1 mm pjovimo tikslumą, o tai idealiai tinka įvairioms medžiagoms, tokioms kaip šaltai valcuotas plienas, nerūdijantis plienas ir aliuminio lydiniai, apdoroti. Pjovimo peiliai yra pagaminti iš didelio stiprumo legiruotojo plieno, todėl jie yra atsparūs dilimui ir patvarūs. Tai užtikrina aukštą našumą, ilgalaikį patikimumą ir minimalią techninę priežiūrą.
Mūsų ritės, supjaustytos iki ilgio linijos, projektavimo ir gamybos procese pirmenybė teikiama paviršiaus apsaugai, kad būtų išsaugotas metalo lakštų vientisumas. Tokios funkcijos kaip chromuoti volai, poliuretano volai, medžiagų priėmimo stelažai ir pūstuvai vaidina labai svarbų vaidmenį saugant lentos paviršių. Šie apsauginiai komponentai apsaugo nuo įbrėžimų ir pažeidimų pjovimo ir tvarkymo proceso metu, todėl užtikrina aukštos kokybės apdailą.
Kaip gauti pritaikytus pjovimo iki ilgio linijos sprendimus?
Atsiųskite mums savo gamybos reikalavimus ir mes iškart pradėsime pritaikyti!
1. Ritės medžiaga
2. Ritės plotis
3. Ritės storis
4. Ritės svoris
5. Pjovimo ilgis
