Metalo pjovimo iki ilgio mašinayra automatizuota gamybos įranga, skirta metalo lakštų apdirbimui. Jis daugiausia naudojamas didelėms metalinių medžiagų ritėms (pvz., plieno ritėms, aliuminio ritėms, nerūdijančio plieno ritėms ir kt.) pjaustyti į fiksuoto ilgio plokštes. Iškirpta linija plačiai naudojama daugelyje pramonės šakų, pvz., automobilių gamyboje, buitinės technikos gamyboje, statybinių medžiagų, aviacijos ir kt. Jos aukštas efektyvumas ir tikslumas yra svarbi šiuolaikinės pramoninės gamybos atrama.
Pjovimo iki ilgio linijos darbo eiga:
Išvyniojimas: pritvirtinkite metalinę ritę ant išvyniojimo ir išvynioję nusiųskite į išlyginimo mašiną.
Išlyginimas: išlyginimo mašina pataisykite lenktas arba nelygias ritės dalis, kad užtikrintumėte plokštės lygumą.
Kirpimas: perpjaukite metalinį lakštą per pjovimo mašiną pagal iš anksto nustatytą ilgį. Kirpimo metodas daugiausia apima mechaninį kirpimą ir hidraulinį kirpimą. Konkretus pasirinkimas priklauso nuo medžiagos storio ir gamybos reikalavimų.
Transportavimas: Nukirptas lapas per transportavimo sistemą perkeliamas į krovimo vietą.
Sukrovimas: supjaustyti lakštai tvarkingai sukraunami, kad vėliau būtų galima apdoroti arba transportuoti.
Ritės pjaustymo mašinayra prietaisas, naudojamas plačioms metalinėms ritėms supjaustyti į keletą siaurų ritinių. Pagrindinė jo funkcija yra padalinti dideles metalinių medžiagų rites į mažus skirtingo pločio ritinius, kad atitiktų tolesnių gamybos procesų reikalavimus. Ritinių pjaustymo staklės atlieka svarbų vaidmenį metalo apdirbimo pramonėje, ypač automobilių, buitinės technikos, pakavimo, elektronikos ir kt.

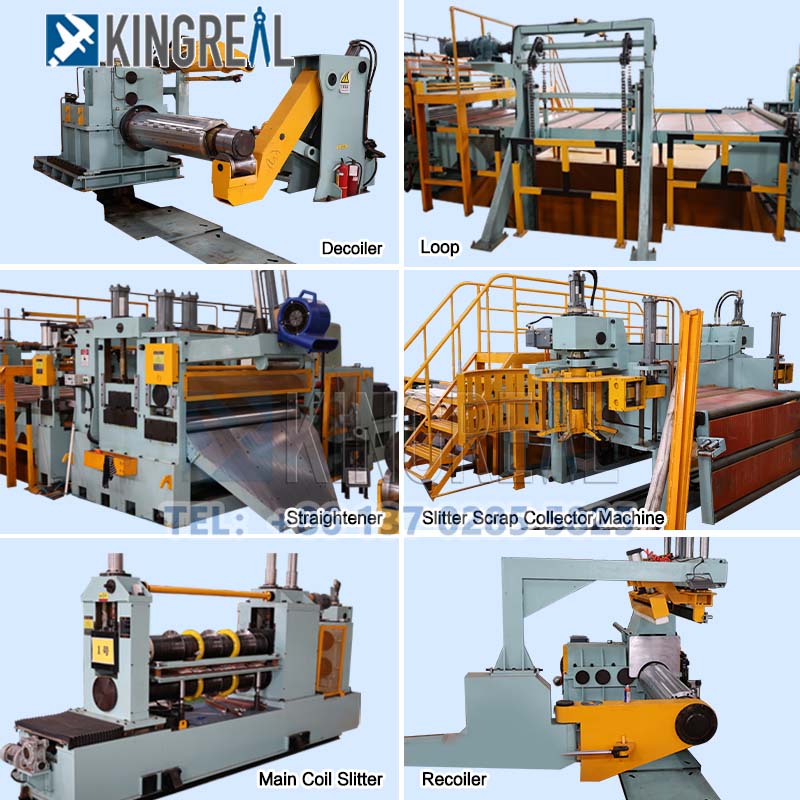

Ričių pjaustymo staklių darbo procesas:
Išvyniojimas: pritvirtinkite didelę metalinių medžiagų ritę ant išvyniojimo ir išvynioję įdėkite ją į ritės pjaustymo mašiną.
Pjaustymas: supjaustykite metalinę ritę į kelias siauras juosteles per pjaustymo peilių grupę. Pjaustymo peilių grupė dažniausiai susideda iš dviejų eilių diskinių peilių, o ašmenų tarpus galima reguliuoti pagal poreikius.
Įtempimas: valdykite medžiagos įtempimą per įtempimo įtaisą, kad užtikrintumėte sklandų medžiagos veikimą pjaustymo proceso metu ir išvengtumėte raukšlių ar nukrypimų.
Suvyniojimas: suvyniokite juosteles į mažus ritinius, kad būtų lengviau transportuoti ir vėliau naudoti.
KINGREAL STEEL SLITTER klientams gali pasiūlyti visą metalo pjaustymo ir kirpimo sprendimų rinkinį. Ritinių pjaustymo staklės ir iki ilgio pjaustymo linijos turi savo funkcijas metalo apdirbimo procese, tačiau pagrįstai derinant visas procesas nuo plačių metalinių ritinių iki gatavų plokščių gali būti įgyvendintas taip, kad atitiktų skirtingus gamybos poreikius.
Toliau pateikiama kombinuoto naudojimo darbo eiga:
① Žaliavos paruošimas
Pirmiausia plačios metalinės ritės (pvz., plieno ritės, nerūdijančio plieno ritės ar aliuminio ritės) ritės pjaustymo mašina supjaustomos į reikiamo pločio siauras rites. Šiuo žingsniu daugiausia siekiama pateikti medžiagas, atitinkančias tolesnio kirpimo proceso dydžio reikalavimus.
② Pjaustymo apdorojimas
Ritės pjaustymo mašina supjausto žaliavas į keletą siaurų ritinių pagal gamybos poreikius, o plotį galima reguliuoti pagal skirtingus gaminio reikalavimus. Pavyzdžiui, paruošti medžiagas metalinių plokščių ar skirtingų specifikacijų dalių gamybai.
③ Kirpimo apdorojimas
Siauros metalinės ritės po pjaustymo tiekiamos į iškirpimo liniją ir supjaustomos į fiksuoto ilgio plokštes. Iškirpti iki ilgio liniją galima tiksliai nupjauti pagal iš anksto nustatytus parametrus, kad būtų užtikrinta, jog plokštės ilgis ir plotis visiškai atitiktų projektavimo reikalavimus.
④ Gatavo produkto apdorojimas
Nukirptos plokštės sukraunamos arba siunčiamos tiesiai į kitą procesą, pvz., štampavimą, lenkimą ar suvirinimą, atsižvelgiant į gamybos reikalavimus.
① KINGREAL STEEL SLITTER turi įvairių tipų ritinių pjaustymo mašinas skirtingiems klientų gamybos poreikiams. Pavyzdžiui, kad klientai galėtų lengviau pjaustyti įvairaus storio metalo ritinius, KINGREAL STEEL SLITTER pristatė plonų plokščių pjaustymo stakles, vidutinio dydžio plokščių pjaustymo stakles ir sunkiasvores pjaustymo stakles pagal metalo žaliavos storį. Tarp jų tinka ir plonų plokščių pjaustymo mašina0,2-3 mmmetalinės ritės, gali dirbti vidutinių plokščių pjaustymo mašina3-6 mmmetalinės ritės, o sunkiasvorė pjaustymo mašina gali dirbti6-16 mmmetalinės ritės. Be to, KINGREAL STEEL SLITTER taip pat sukūrė dviejų tipų pritaikytas ritės pjaustymo mašinas - diržo kamanų įtempimo įrenginį ir dvigubą pjaustytuvo galvutę.
 |
 |
| Dviejų pjovimo galvučių ritės pjaustymo linija | Ritės pjaustymo linija su diržo kamanų įtempimo įtaisu |
② KINGREAL STEEL SLITTER nupjovė iki ilgio linijas su skirtingais kirpimo tipais. Jie yraskraidantis, svyruojantis ir fiksuotas kirpimas.Klientai gali rinktis pagal skirtingus metalo apdirbimo poreikius ir darbo efektyvumo reikalavimus. Tarp daugybės iškirptų linijų, KINGREAL STEEL SLITTER's„trys viename“ kirpimo linijayra populiariausias tarp klientų. Šioje mašinoje integruotas išvyniojimas, išlyginimas ir padavimas. Servo sistema valdo padavimo įtaiso judėjimą, kad būtų pasiekta tiksli plokštės padėtis ir nuolatinis padavimas į kirpimo sritį, taip būtų vykdomas nuolatinis pjovimas ir plokštės gamyba bei apdorojimas. Tai labai pagerina gamybos efektyvumą ir sumažina rankinio valdymo laukimo laiką.
③ KINGREAL STEEL SLITTER puikiai tinka gamintipritaikytimašinos klientams. Kol turite poreikį, prašome pateikti piešinį KINGREAL STEEL SLITER. Inžinieriai tikrai pritaikys jums ritės pjaustymo ir pjovimo liniją.
