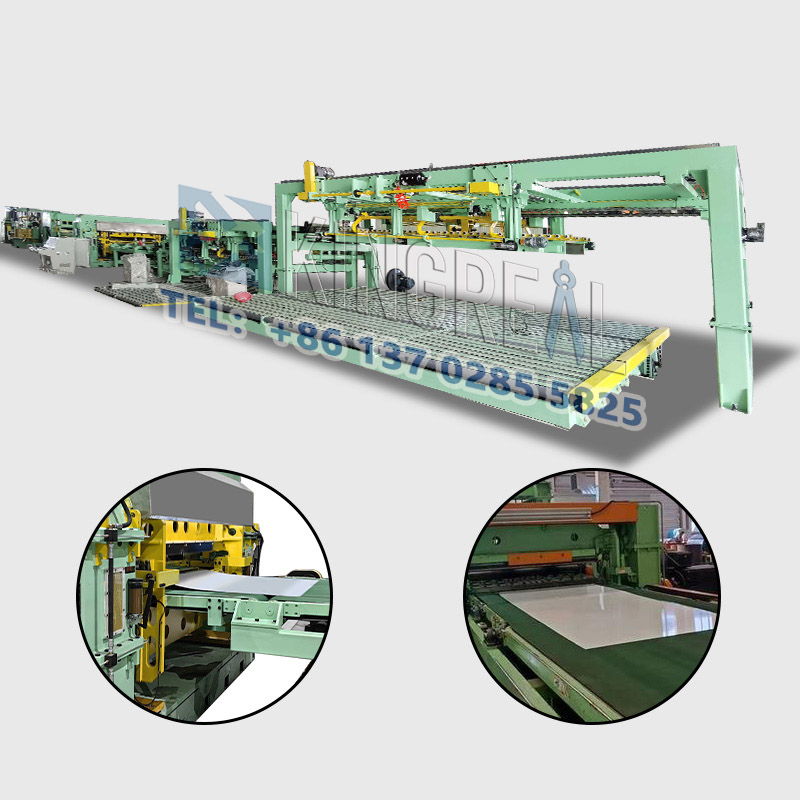

„Kingreal“ plyšio tikslumas, supjaustytas ilgio linija, dar vadinama pjaustyta į ilgio aparatą, naudojamas nuskinti, tiesinti, supjaustyti iki ilgio, ir metalinių ritinių sukravimo į plokščius reikiamo ilgio lakštus. Tinka apdoroti šaltai valcuotą ir karštai valcuotą anglies plieną, silicio plieną, skardinę, nerūdijantį plieną ir įvairias metalines medžiagas su dengtais paviršiais pjaustymui iki ilgio ir kryžminio pjovimo operacijų.
„Kingreal“ plyšio tikslumas, supjaustytas ilgio linijai

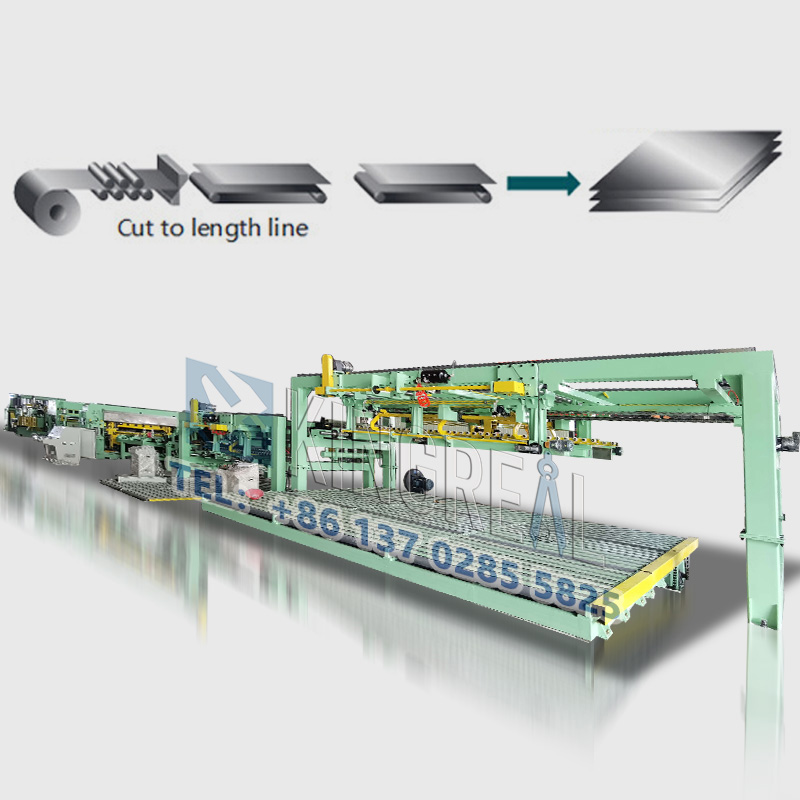

Tikslią iškirptą liniją pirmiausia sudaro šėrimo krepšys, „Uncoiler“, išlyginimo mašina, šėrimo mechanizmas, kirpimo mašina, pervežimo įranga ir sukravimo įranga. Pjaustytą iki ilgio mašiną galima aprūpinti pjaustymo mašina, kad lakštinė medžiaga būtų supjaustyta į reikiamą plotį, atlieka specifinį ilgio kirpimą ir sukrauta medžiaga. Aukšto tikslumo iškirpimo iki ilgio aparatas yra aukštos kokybės produktų integracinė mašina, elektra ir hidraulika. Jis pasižymi dideliu automatizavimu, paprastu ir patikimu veikimu, aukšto ilgio tikslumu, puikiu lakšto lygumu ir tvarkingu sukraujimu.
Iškirpkite iki ilgio mašinos klasifikavimo
1. Remiantis lakštinio metalo storiuŠviesos matuoklis, supjaustytas ilgio linijomis (apdorojimo storis 0,2–3,0 mm) irSunkusis gabaritas, supjaustytas ilgio mašina(perdirbimo storis 6–25 mm).
2. Remiantis metalinių žaliavų tipu, supjaustyta, supjaustyta iki ilgio linijosNerūdijančio plieno, supjaustytos ilgio linijomis,Šaltai valomi lakštai, supjaustyti ilgio linijomis, silicio plieno, supjaustytas iki ilgio, ir skardinės pjaustyta iki ilgio įrangos.
3. Automatizavimo laipsnis, jie yra klasifikuojamiVisiškai automatiškai supjaustytas ilgio linijair pusiau automatinis kirpimas iki ilgio mašinos.
Tiksliojo iškirpimo ilgio mašinos komponentas

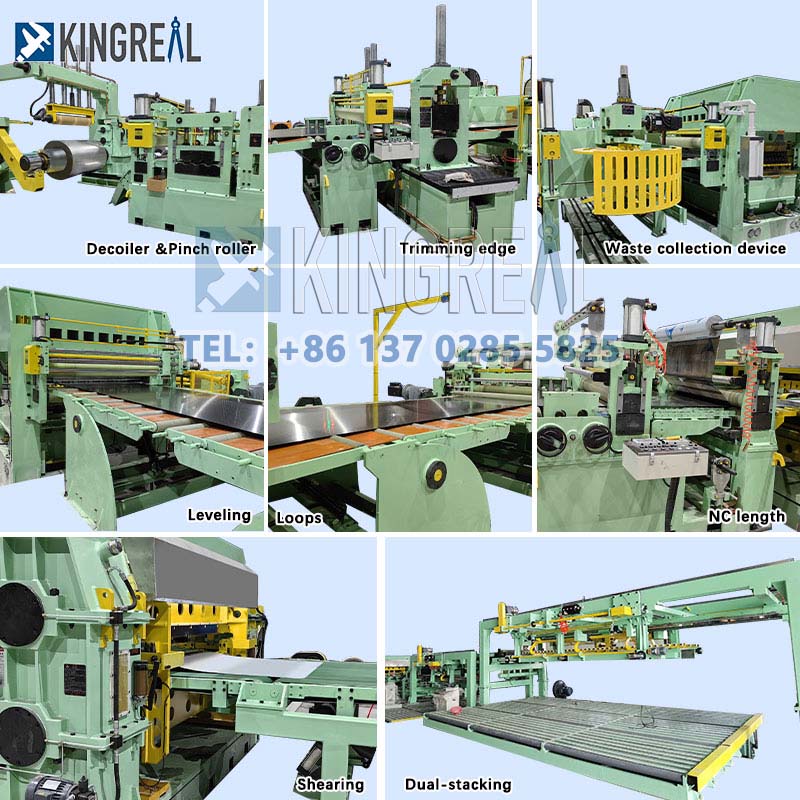

Tikslią iškirptą aparatą pirmiausia sudaro pakrovimo vežimėlis, „Uncoiler“, išlyginimo mašina, šėrimo mechanizmas, kirpimo mašina, pervežimo įtaisas ir krovimo įtaisas. Gamybos linijoje galima aprūpinti pjaustymo mašina, kad lakštinė medžiaga būtų supjaustyta į reikiamą plotį, atliktų specifinį ilgio pjovimą ir sukrautų medžiagą. Pjaustyta iki ilgio linija yra aukštos kokybės produkto integracinė mašina, elektra ir hidraulika. Jame yra didelis automatizavimas, paprastas ir patikimas veikimas, aukšto ilgio tikslumas, puiki lakštinės medžiagos lygumas ir tvarkingas sukrovimas.
Tikslios ilgio linijos tikslumo charakteristikos
„Pjaustymo iki ilgio linijos parametrai yra suprojektuoti ir pagaminti„ Kingreal Slitter “pagal klientų gamybos reikalavimus, palaikydami labai pritaikytą ritės pjūvį iki ilgio mašinų tirpalų dizaino.“
Šviesos matuoklis, supjaustytas iki ilgio linijos Vidutinio gabaliuko supjaustytas ilgio mašina Sunkusis gabaritas, supjaustytas ilgio linijai Pjovimo sistema Mechaninis sustojimas/pradžia, sukama ar skraidanti šlyties Mechaninė, sukama ir skraidanti šlyties Hidraulinė ir skraidanti šlyties Maks. Storis Maks. Plotis Maks. Svoris Maks. Greitis
6 mm
8 mm
25 mm
1800 mm
2000 mm
2600 mm
20T
40t
50t
20-80m/min
20-80m/min
20-80m/min
|
1/Ilgio aparato pjūvis naudoja hidraulinę arba servo pavaros sistemą kartu su aukšto rangumo C tipo rėmo struktūra, kad būtų galima atlikti pjovimo operacijas tiksliai 0,01 mm diapazone.
2/Iškirpimas iki ilgio aparato dvigubos servo maitinimo sistemos kartu su sukamuoju kodavimo įrenginiu pasiekia ± 0,05 mm. Hidraulinis buferio įtaisas sumažina pjovimo virpesius, užtikrinančius sklandų, veidrodinį paviršiaus apdailą.
3/Iškirpimas iki ilgio aparato naudoja šešių ritinėlių išlyginimo mašiną, kad lakštinė medžiaga būtų plokščia ir be defektų. 3/Iškirpimo į ilgio aparatas yra aprūpintas pjaustymo įtaisu, kuris tvarkingai atskiria kraštų medžiagas.

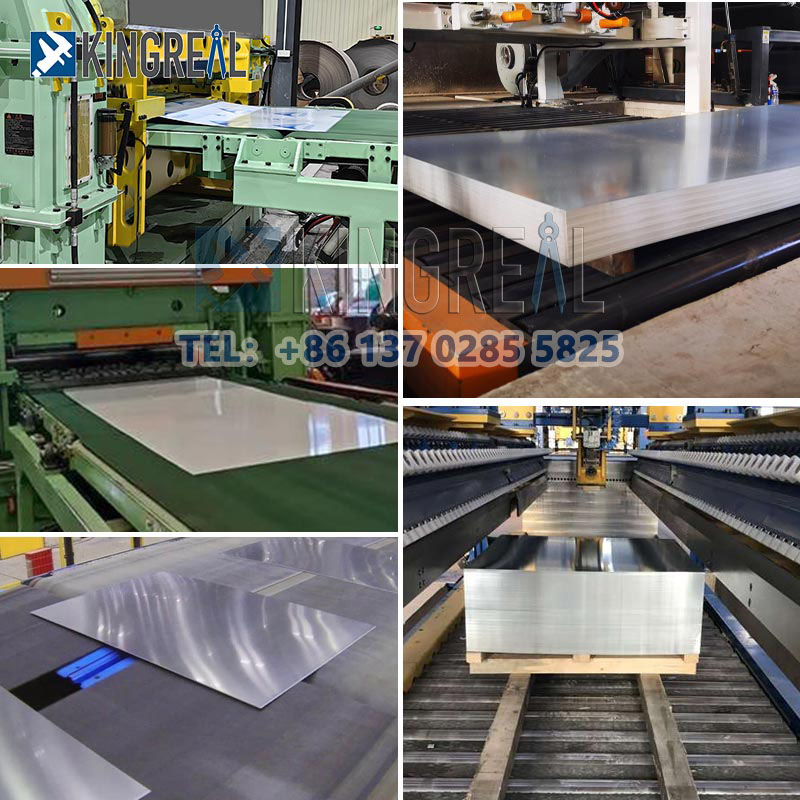

4/Iškirpk ilgio mašina: automatinė sukravimo sistema tvarkingai išdėstoma gatavų produktų pagal iš anksto nustatytus modelius. |
 |
1/ Kaip pasirinkti krūvos įrenginį, skirtą pjaustyti į ilgio aparatą?

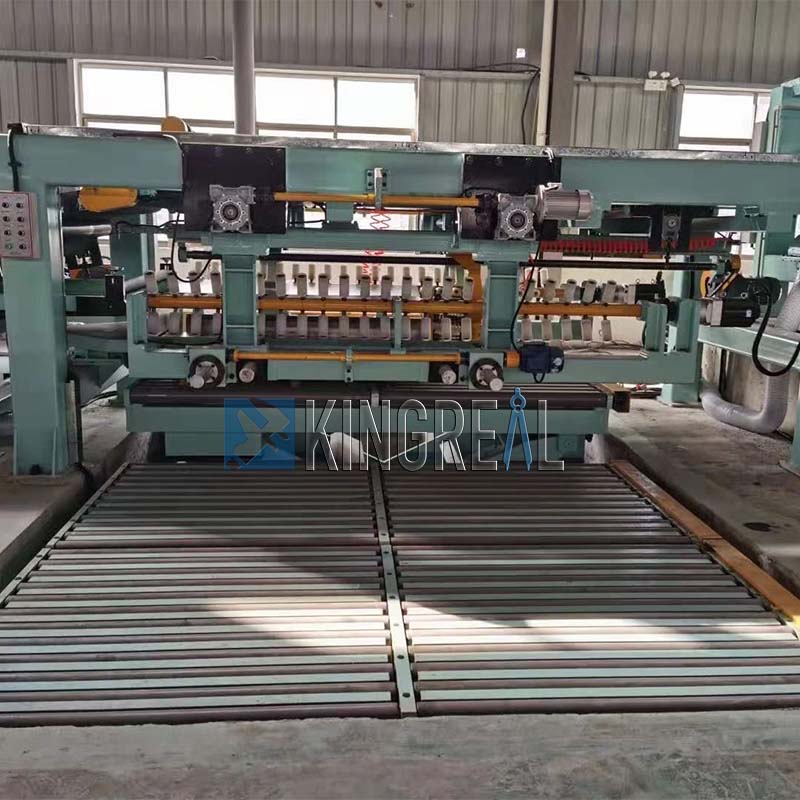

Automobilių krovimo sistema, skirta supjaustytos iki ilgio linijai, yra dviem konstrukcinėmis konfigūracijomis: „Gantry“ tipo sukravimo ir atviro tipo krovimo.
„Gantry“ tipo struktūroje yra ritininių konvejerių ir plakimo įtaiso, įgalinančios plienines plokšteles, kurias pervedamos ritininiai konvejeriai ar konvejerio diržai, turi būti tvarkingai sukrautos ant konvejerio plokščio ar hidraulinių keltuvo sunkvežimių. Jame yra pneumatinė pūtimo sistema, kad būtų galima efektyviai išvengti plokštės įbrėžimo.
Atviro tipo konstrukcija, aprūpinta kairiosios ir dešiniosios medžiagos kreipikliais ir pneumatiniu plakimo įtaisu, gali sukrauti plienines plokšteles, kurias pervežamos konvejerio ritinėliai arba konvejerio juosta ant hidraulinės kėlimo platformos.
2/Kaip įjungti tikslumo supjaustytą ilgio liniją?
a. Prieš paleisdami supjaustytą iki ilgio liniją, turite patikrinti, ar staklių rankenos ir judančios dalys veikia tinkamai.
b. Metalinės ritės turi būti tinkamai pritvirtintos ir pritvirtintos, ir jūs turite patikrinti, ar vienu metu įjungta išlyginimo ir tiesinimo įranga.
c. Įkėlę medžiagą, turite patikrinti centro padėties nustatymą ir įsitikinti, kad skylės tarpai yra teisingi.
d. Norėdami pakeisti greitį, turite sustabdyti mašiną. Kai veikiama iškirpta mašina, rankomis neturite liesti medžiagos, o rankomis neturite liesti pelėsio ar variklio.
e. Nedėkite įrankių, matavimo instrumentų, pirštinių ar kitų elementų ant staklių bėgių ar formų.
f. Nepalikite stalo stalo; Veikite su visa koncentracija.
3/Kas yra tikslumo pjūvio ilgio linija?
Automobilių gamybos pramonėje supjaustytos iki ilgio linijos gali supjaustyti didelio stiprumo plienines plokšteles į automobilio kėbulo rėmus; Naujojoje energetikos pramonėje supjaustytos ir ilgio mašinos gali būti naudojamos tiksliai supjaustyti silicio plieno lakštus varikliams.
Tikslios iškirptos ir ilgio mašinos yra pramoninė įranga, sujungusi mechaninį tikslumą, elektros intelektą ir hidraulinį stabilumą, ir tapo metalo formavimo procesų etalonu intelektualios gamybos laikais.
 |
 |
 |
 |
